2 & 3 Roller Universal Fairlead per piccole navi e rimorchiatori JIS F2020 76mm-168mm Tipo di riferimento

Passacavo universale a 2 e 3 rulli per piccole imbarcazioni e rimorchiatori | Tipo di riferimento JIS F2020 da 76 mm

Panoramica del prodotto

Questo passacavo universale a 2 e 3 rulli viene utilizzato sul bordo del ponte o nell'area laterale della nave di piccole imbarcazioni, imbarcazioni da lavoro, imbarcazioni di ingegneria e rimorchiatori per guidare le corde di ormeggio attraverso un percorso a rulli controllato. La disposizione aperta a più rulli aiuta la fune a cambiare direzione in modo più fluido rispetto a un punto di contatto sul bordo fisso, riducendo l'attrito locale durante l'ormeggio in porto, lo spostamento e la movimentazione della linea di coperta.

Per questa serie, 76 mm è la dimensione di riferimento JIS F2020. Le dimensioni più grandi da 101 mm, 135 mm e 168 mm possono essere fornite come dimensioni di progetto personalizzate quando la disposizione del recipiente, il diametro della fune o i requisiti di sostituzione non corrispondono all'unità standard da 76 mm. Gli acquirenti solitamente selezionano questo prodotto in base al numero del rullo, al percorso della fune, allo spazio di installazione sul ponte e al tipo di imbarcazione anziché solo in base al numero standard.

Specifiche rapide

• Tipo di prodotto: passacavo universale a 2 rulli o 3 rulli → selezionato in base all'angolo di ingresso della fune e alla disposizione del ponte.

• Utilizzo tipico su imbarcazioni: piccole imbarcazioni, imbarcazioni da lavoro, imbarcazioni da cantiere e rimorchiatori → adatto per stazioni di ormeggio compatte.

• Riferimento standard: JIS F2020 76 mm → utile per la sostituzione dello standard o l'approvvigionamento basato su disegno.

• Dimensioni personalizzate: 101 / 135 / 168 mm → disponibili in base ai requisiti del progetto, dimensioni non standard JIS F2020.

• Disposizione dei rulli: due o tre rulli → aiutano a guidare la fune e riducono il contatto strisciante sui bordi del ponte.

• Disposizione dei cuscinetti: boccola in rame con albero lubrificato → supporta una rotazione più fluida del rullo e una manutenzione più semplice.

• Opzione materiale: acciaio C-Mn/acciaio inossidabile → selezionato in base all'ambiente di corrosione e alle specifiche del progetto.

• Trattamento superficiale: sabbiatura Sa2.5 + rivestimento epossidico → tipica protezione dalla corrosione per le apparecchiature di coperta marine.

Principali parametri tecnici

Nota: le dimensioni sono espresse in mm. Prima della produzione, è necessario verificare le dimensioni personalizzate rispetto al disegno della nave, al diametro della fune, allo spazio di installazione e ai requisiti di sostituzione.

Guida alla selezione e alla richiesta

Passaggio 1: confermare il tipo di rullo → Passacavo a 2 rulli o Passacavo a 3 rulli in base al percorso della fune e al cambio di direzione richiesto.

Passaggio 2: Conferma la dimensione → dimensione di riferimento JIS F2020 da 76 mm o dimensione del progetto personalizzata da 101/135/168 mm.

Passo 3: Confermare la posizione dell'imbarcazione e di installazione → piccola imbarcazione, imbarcazione da lavoro, imbarcazione di ingegneria, rimorchiatore, bordo del ponte o posizione di ormeggio laterale della nave.

Passo 4: Confermare le informazioni sulla fune → diametro della fune, tipo di fune, direzione normale della linea e se l'unità è per una nuova costruzione o una sostituzione.

Passaggio 5: confermare il materiale, il rivestimento, i requisiti del certificato, la quantità, la destinazione, i tempi di consegna e il disegno o la foto disponibili.

Struttura

Rullo | Telaio laterale | Albero | Cuscinetto a boccola in rame | Fondo | Punto di lubrificazione | Superficie rivestita o in acciaio inox

Vantaggi di ingegneria e qualità

• La versione a due rulli è adatta per un controllo più semplice della direzione della fune laddove il percorso della fune è relativamente diretto e lo spazio sul ponte è limitato.

• La versione a tre rulli fornisce una maggiore guida di contatto per un cambio di direzione più ampio della fune, soprattutto in prossimità delle posizioni di ormeggio di rimorchiatori compatti o di barche da lavoro.

• La rotazione dei rulli aiuta a ridurre l'attrito di scorrimento sulla superficie di contatto della fune, ma l'idoneità finale deve essere verificata rispetto alla disposizione di ormeggio della nave.

• Il design della boccola in rame e dell'albero lubrificato supporta la manutenzione ordinaria e una rotazione più fluida durante il servizio sul ponte marino.

• Le dimensioni personalizzate consentono la sostituzione o la corrispondenza specifica del progetto quando il disegno originale dell'imbarcazione non utilizza la dimensione di riferimento JIS F2020 da 76 mm.

Attributi personalizzati

• Nome del prodotto: passacavo universale a 2/3 rulli → termine di ricerca comune per questa guida per fune sul ponte di piccole imbarcazioni.

• Riferimento standard: JIS F2020 76 mm → dimensione di riferimento standard per il confronto dei disegni e la richiesta di sostituzione.

• Dimensioni personalizzate: 101 / 135 / 168 mm → utilizzato quando i disegni di progetto o la disposizione delle funi richiedono dimensioni maggiori.

• Numero di rulli: 2 rulli o 3 rulli → selezionati in base alla direzione della fune e alla disposizione del ponte.

• Cuscinetto: boccola in rame → pratica disposizione dei cuscinetti resistente all'usura per la rotazione del rullo.

• Albero: albero in acciaio lubrificato → supporta una rotazione e una manutenzione più fluide durante il servizio.

• Requisiti del certificato: disponibile in base ai requisiti del progetto → l'ambito del certificato di classe o del produttore deve essere confermato prima del preventivo.

Come funziona

La fune entra nell'area del bordo del ponte → I rulli guidano il percorso della fune → La rotazione dei rulli riduce il contatto strisciante → La direzione della fune cambia verso la stazione di ormeggio o l'area operativa del ponte.

Applicazioni

Piccole imbarcazioni | Barche da lavoro | Barche di ingegneria | Rimorchiatori | Navi di servizio portuale | Guida della fune sul bordo del ponte | Posti di ormeggio a bordo nave | Progetti di sostituzione

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della classe applicabile.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova dei produttori.

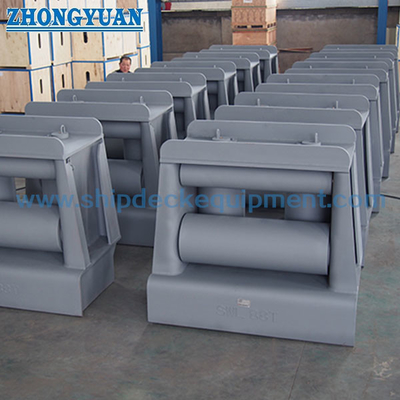

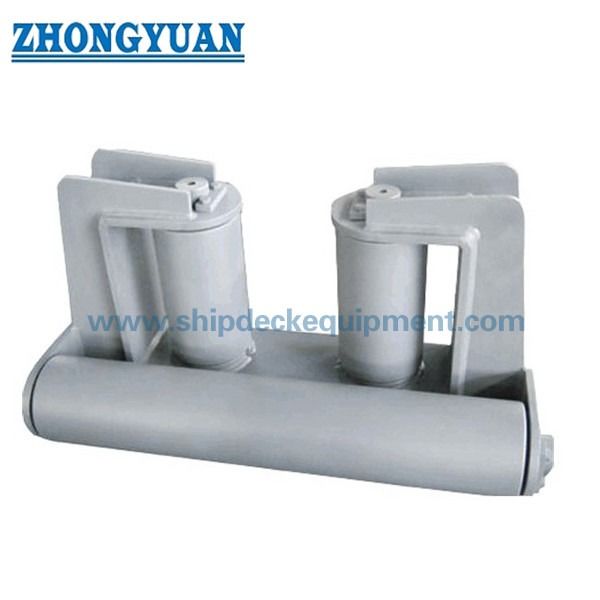

Disegni e foto

Domande frequenti

Q1: Il titolo di questa pagina dovrebbe utilizzare JIS F2020 o 76 mm come parola chiave principale?

R1: Non come parola chiave di ricerca principale. Per gli acquirenti internazionali, passacavo a 2 rulli, passacavo a 3 rulli e passacavo a rulli universale sono termini di ricerca più naturali. JIS F2020 e 76 mm dovrebbero rimanere nella pagina come informazioni di riferimento tecnico.

Q2: Quali navi utilizzano normalmente questo tipo di passacavo a rulli?

A2: Questo passacavo a rulli compatto è più adatto per piccole imbarcazioni, imbarcazioni da lavoro, imbarcazioni di ingegneria, navi di servizio portuale e rimorchiatori piuttosto che per grandi stazioni di ormeggio oceaniche.

Q3: Come dovrei scegliere tra un passacavo a 2 rulli e uno a 3 rulli?

A3: Il tipo a 2 rulli viene solitamente selezionato per un percorso della fune più semplice e uno spazio limitato sul ponte. Il tipo a 3 rulli è preferito quando la fune necessita di un cambio di direzione più controllato. La selezione finale dovrebbe seguire il disegno della nave e la disposizione della fune.
