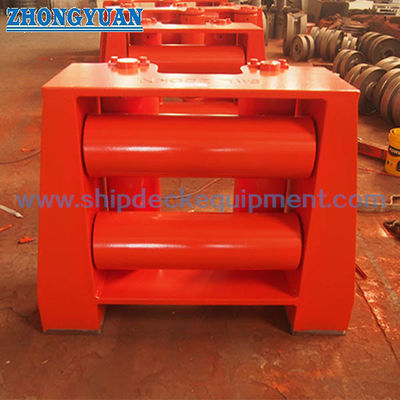

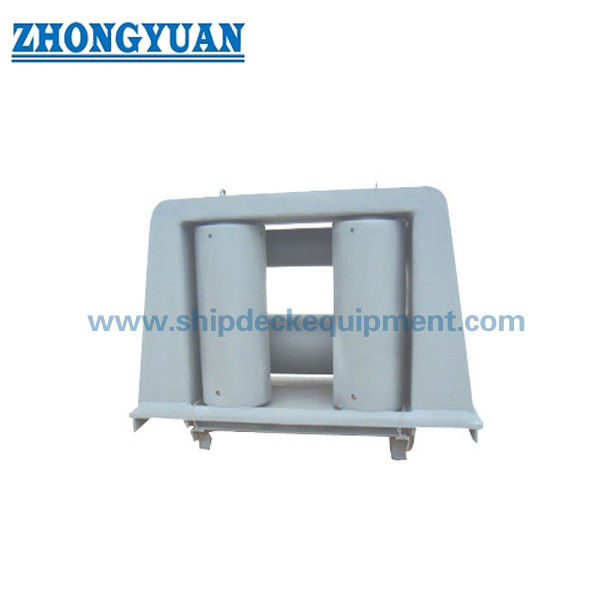

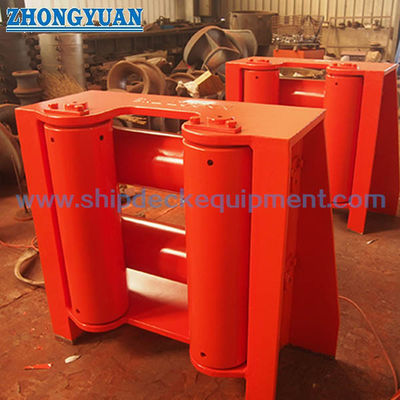

4-Roller Universal Fairlead per l'ormeggio delle navi JIS F 2026-1980 Tipo A

4-Roller Universal Fairlead per l'ormeggio delle navi JIS F 2026-1980 Tipo A

Visualizzazione del prodotto

Il fairlead JIS F 2026-1980 di tipo A è un fairlead orizzontale a quattro rulli utilizzato come guida per le corde nelle sistemazioni di ormeggio delle navi.La sua configurazione a quattro rulli combina rulli verticali e orizzontali attorno all'apertura della corda in modo che una linea di ormeggio possa cambiare direzione senza strofinare direttamente i bordi fissi del ponteIl prodotto viene normalmente selezionato insieme alla disposizione dell'ormeggio della nave, al diametro del filo di ferro applicabile, alla posizione di installazione e alla struttura del ponte di supporto.

Secondo la JIS F 2026-1980, il tipo A è la forma a quattro rulli; la stessa norma comprende anche le configurazioni di tipo BR e tipo BL con diverse disposizione dei rulli.le dimensioni nominali da 140 a 315 sono associate ai diametri applicabili del filo da 18 a 42.5 mm. La norma specifica anche gli schemi dei materiali, la qualità visiva e il funzionamento regolare dei rulli.il sistema di rivestimento e la portata del certificato devono essere confermati separatamente rispetto alla specifica del progetto e al disegno del recipiente approvato.

Specificità rapide

• Tipo di prodotto: Fairlead universale a 4 rulli / Fairlead con rulli orizzontali → utilizzato per guidare le linee di ormeggio attraverso cambiamenti nella direzione orizzontale e verticale della guida.

• Norma e tipo: JIS F 2026-1980 Tipo A → configurazione a quattro rulli definita dalla norma giapponese.

• Dimensioni nominali: 140 / 160 / 180 / 200 / 250 / 315 → utilizzare la designazione standard per la selezione; non descrivere questa gamma come il diametro del rullo.

• Diametro applicabile del filo-cordo: da 18 a 42,5 mm → intervallo di riferimento per la selezione della dimensione iniziale; la compatibilità finale della corda deve seguire il piano di ormeggio della nave.

• Disposizione dei rulli: 2 rulli verticali + 2 orizzontali → forniscono una guida a quattro lati per il contatto con la corda intorno all'apertura.

• Massa calcolata di riferimento: 187 a 1232 kg → massa di riferimento per il tipo A; la massa finale di fabbricazione e di spedizione deve essere confermata dal disegno di produzione approvato.

• base materiale standard: telaio strutturale in acciaio, componenti in acciaio/tubo in acciaio/rulli in acciaio fuso,Pini a rulli in acciaio al carbonio e cespugli in bronzo → per il progetto dovrebbero essere confermati i gradi JIS tradizionali e gli eventuali equivalenti moderni.

• Sulla base dell'ispezione: condizione visiva e regolare rotazione manuale del rullo → entrambe sono espliciti controlli di qualità nel JIS F 2026-1980.

Principali parametri tecnici

Dati di selezione della pagina web principale per JIS F 2026-1980 Tipo A. Le dimensioni sono espresse in mm, salvo diversa indicazione.non deve essere presentato come il diametro del rullo.

Guida alla selezione e alla ricerca

Passo 1: confermare il tipo A del JIS F 2026-1980 e le dimensioni nominali richieste sulla base del disegno di ormeggio o del disegno di sostituzione della nave.

Passo 2: confermare il tipo di corda e il diametro applicabili; per la gamma standard di tipo A, il diametro di riferimento della corda è compreso tra 18 e 42,5 mm; è inoltre necessario verificare la costruzione della corda e la geometria effettiva del piombo.

Fase 3: confermare separatamente la base di carico del progetto, fornire la SWL o il carico di progetto richiesto, la MBL della corda se pertinente, la direzione del carico, la base del fattore di sicurezza e eventuali commenti delle società di classificazione.Non trattare la fune MBL o dimensione di riferimento della fune come la SWL fairlead.

Passo 4: confermare la geometria dell'installazione, l'interfaccia fondazione/saldatura, lo spessore del ponte, il rinforzo locale, gli spazi liberi per la rotazione dei rulli e l'accesso alla manutenzione.La struttura di supporto finale rimane parte del progetto strutturale della nave.

Fase 5: confermare la tabella dei materiali, gli equivalenti moderni accettabili ai gradi JIS precedenti, i requisiti per i cerni e i cerchi, la disposizione della lubrificazione, la preparazione della superficie e il sistema di rivestimento.

Fase 6: indicare la quantità, il tipo di recipiente, la posizione dell'installazione, i requisiti della società di classificazione, l'ambito di ispezione, il disegno approvato o la foto di riferimento,destinazione di consegna e tempo di consegna richiesto.

Struttura

Cornice in acciaio saldato. Due rulli verticali. Due rulli orizzontali. Pini a rulli.

Progettazione / Ingegneria / Vantaggi di qualità

• Guida quadrilaterale dei rulli → rulli verticali e orizzontali guidano la linea intorno all'apertura e riducono il contatto diretto con i bordi di acciaio fissi.

• Serie dimensionale standardizzata → sei dimensioni nominali consentono di abbinare il fairlead ai disegni della disposizione del recipiente e al diametro del filo applicabile.

• Disposizione definita di pin-and-bush → la tabella dei materiali JIS identifica i pin di rulli in acciaio al carbonio e i cespugli in bronzo, che supportano un'interfaccia rotante manutenbile.

• Funzionamento liscio dei rulli come requisito di qualità → la norma richiede che le parti rotanti funzionino senza intoppi durante l'ispezione manuale.

• Qualità visiva controllata → il fairlead finito deve essere privo di crepe e altri difetti dannosi per il servizio, con una finitura soddisfacente.

• L'ingegneria dell'installazione rimane specifica della nave → piombo per corde, rinforzo del ponte,I dettagli della saldatura e il trasferimento del carico dovrebbero essere verificati con il cantiere navale o l'architetto navale piuttosto che dedursi solo dalla dimensione nominale.

Attributi personalizzati

• Standard: JIS F 2026-1980 → standard giapponese per le fairleads con rulli orizzontali.

• Tipo: tipo A → configurazione a quattro rulli; tipo BR e tipo BL sono configurazioni separate secondo la stessa norma.

• Dimensione nominale: 140 / 160 / 180 / 200 / 250 / 315 → designazione standard utilizzata per la selezione del prodotto.

• Corda di filo applicabile: 18 / 22.4 / 25 / 28 / 35.5 / 42.5 mm → valori di riferimento associati alle sei dimensioni nominali.

• Massa calcolata di riferimento: 187 / 277 / 387 / 510 / 900 / 1232 kg → solo per riferimento; la massa finale fabbricata deve essere confermata dal disegno approvato.

• Base materiale standard: scheda materiale JIS → telaio, rulli, perni e cespugli utilizzano diversi gruppi di materiali specificati; i gradi moderni equivalenti richiedono conferma.

• Disposizione di buco/lubrificazione: buco in bronzo con disposizioni di lubrificazione con grasso → mantenere l'accessibilità per ispezione e lubrificazione.

• SWL / carico di progettazione: da confermare → nessun SWL del prodotto deve essere dedotto dal diametro della corda applicabile o dalle dimensioni nominali.

• Protezione superficiale: secondo le specifiche del progetto → la blasting, il rivestimento marino, la galvanizzazione o altri sistemi sono opzioni di fornitura specifiche del progetto, non requisiti JIS automatici.

• Certificazione: in base alle esigenze del progetto → coinvolgimento della classe, la tracciabilità del materiale e la portata dei testimoni sono soggette all'ordine di acquisto e alla procedura di approvazione.

Come funziona

Mooring Line Approaches the Fairlead → Line Contacts the Relevant Vertical / Horizontal Roller → Roller Rotates to Reduce Sliding Contact → Line Direction Changes Through the Opening → Resulting Loads Transfer Through the Fairlead Frame to the Supporting Deck Structure

Applicazioni

Ship Mooring Stations | Bow / Stern Rope Lead Positions | Deck-Edge Rope Guidance | Winch-to-Fairlead Rope Routing | Newbuilding Projects | Replacement of Existing JIS F 2026 Type A Fairleads | Project-Specified Towing Rope Guidance

Certificazioni e vantaggi

L'ambito dell'ispezione e della certificazione deve essere confermato prima della quotazione.I controlli di funzionamento dei rulli e la presenza della società di classificazione possono essere organizzati in base alle esigenze del progetto e allo scopo dell'ordine.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

D1: Che cosa significa tipo A nel JIS F 2026-1980?

A1: il tipo A è la configurazione a quattro rulli di cui alla norma JIS F 2026-1980.Il tipo corretto dovrebbe quindi essere prelevato dal disegno del recipiente piuttosto che selezionato solo in base al numero di rulli.

D2: La gamma 140 ̊315 indica il diametro del rullo?

Per il tipo A, le sei dimensioni nominali corrispondono ai diametri applicabili del filo da 18 a 42,5 mm e alle diverse dimensioni del telaio, dell'apertura e del rullo..

D3: La SWL può essere determinata da questa tabella dimensionale?

A3: No. La tabella delle dimensioni e il diametro della corda applicabile non devono essere convertiti direttamente in SWL del prodotto. SWL richiesto o carico di progettazione, MBL della corda, direzione di conduzione,I requisiti di rinforzo del ponte e di classe devono essere confermati dalla base del progetto di progettazione.
