Il tipo bitte basse di GB/T 554-2008 della nave di A ampie doppie che attraccano le bitte spedisce l'attracco dell'attrezzatura
Dettagli:
Luogo di origine: | La Cina |
Marca: | Zhongyuan |
Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | As per quotation |
Imballaggi particolari: | Pallet o su misura |
Tempi di consegna: | Secondo l'offerta |
Termini di pagamento: | TT, L/C, ecc. |
Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
Informazioni dettagliate |
|||
Norma tecnica: | GB554-2008 | Materiali: | L'acciaio di C-mn, acciaio inossidabile, anche può fornire l'acciaio speciale per il rompighiaccio |
---|---|---|---|
Diametri nominali: | 100 - 800mm | Peso: | 19 a 3071kg |
trattamento di superficie: | sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, trattamento di superf | Gamma di SWL: | Gamma di SWL: 29KN- 981KN |
Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc | ||
Evidenziare: | Nave di GB/T 554-2008 che attracca le bitte,Scriva una nave a macchina che attracca le bitte,Bitte d'attracco marine di GB/T 554-2008 |
Descrizione di prodotto

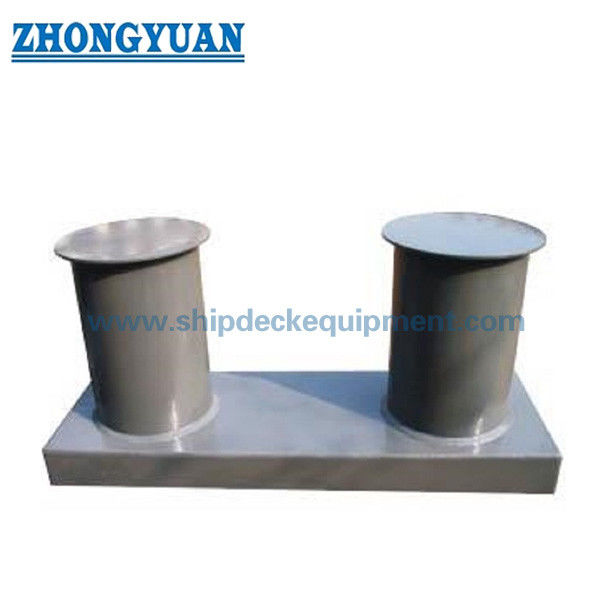

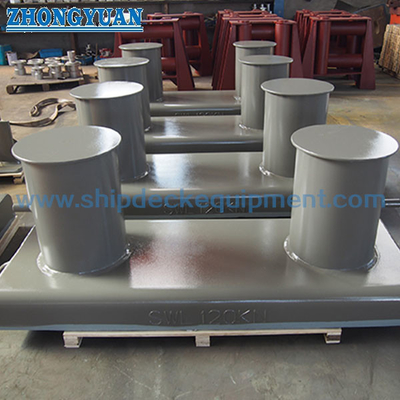

Il tipo bitte basse di GB/T 554-2008 della nave di A ampie doppie che attraccano le bitte spedisce l'attracco dell'attrezzatura
Descrizione:
Il tipo bitta di GB/T 554-2008 di A è una doppia bitta comune di bitte con una base. Inoltre assicuriamo altri tipi di GB/T standard 554-96bollards: tipo B inserito, tipo bitta semplice di C, tipo singola bitta trasversale di D, tipo bitta del doppio gioco di E. Altri tipi di bitte quali la bitta GB/T10106-88, la bitta DIN82607-1995, la CVI-bitta, le bitte ecc. del bacino sono disponibili.
Caratteristica tecnica principale:
- Norma tecnica: GB554-2008;
- Materiali: L'acciaio di C-mn, acciaio inossidabile, anche può fornire l'acciaio speciale per il rompighiaccio.
- Diametri nominali: 100 - 800mm;
- Peso: 19 a 3071kg;
- Trattamento di superficie: sabbiatura a S2.5 + uno strato dell'iniettore del negozio, dello specchio o del raso a resina epossidica lucidati, trattamento di superficie lucidato, galvanizzato, su misura disponibile.
- Gamma di SWL: 29KN- 981KN.
- Certificati di classificazione: CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, ecc.
Parametro tecnico principale:
Diametro nominale. |
SWL kN |
Dimensioni del mucchio | ||||||||||||||||
D | D1 | h1 | h2 | H | H1 |
t ≥ |
T1 ≥ |
T2 | ||||||||||
100 | 29 | 114 | 145 | 40 | 6 | 196 | 150 | 10 | 6 | 7 | ||||||||
125 | 39 | 140 | 180 | 50 | 246 | 190 | 8 | |||||||||||
160 | 49 | 168 | 210 | 60 | 8 | 316 | 250 | 9 | ||||||||||
200 | 78 | 219 | 270 | 70 | 378 | 300 | 8 | |||||||||||
250 | 118 | 273 | 335 | 80 | 470 | 380 | 11 | 10 | ||||||||||
315 | 196 | 325 | 390 | 105 | 10 | 597 | 480 | 15 | 12 | |||||||||
355 | 255 | 351 | 420 | 120 | 663 | 530 | 17 | 13 | l 2 | |||||||||
400 | 314 | 402 | 480 | 135 | 749 | 600 | 18 | 14 | ||||||||||
450 | 382 | 450 | 545 | 145 | 841 | 680 | 19 | 16 | ||||||||||
500 | 451 | 508 | 610 | 160 | 12 | 928 | 750 | 20 | 18 | |||||||||
560 | 549 | 560 | 670 | 175 | 1025 | 830 | 22 | 20 | ||||||||||
630 | 686 | 610 | 730 | 190 | 1152 | 940 | 24 | 22 | ||||||||||
710 | 804 | 712 | 840 | 220 | 14 | l 291 | 1050 | 25 | 24 | |||||||||
800 | 981 | 813 | 940 | 255 | 1480 | 1200 | 26 | 25 | ||||||||||
Diametro nominale. | Basment |
Peso chilogrammo |
||||||||||||||||
B |
h ≥ |
l | L | R |
T3 ≥ |
Rinforzo | K | |||||||||||
100 | 250 | 165 | 50 | 70 | 415 | 15 | 6 | 6×40 | 4 | 19 | ||||||||
125 | 315 | 195 | 60 | 100 | 540 | 6×50 | 29 | |||||||||||
160 | 400 | 225 | 70 | 145 | 670 | 20 | 6×60 | 45 | ||||||||||
200 | 500 | 290 | 85 | 160 | 860 | 25 | 8 | 8×70 | 6 | 80 | ||||||||
250 | 630 | 360 | 100 | 215 | 1 065 | 30 | 10 | 10×80 | 8 | 1 41 | ||||||||
3 15 | 800 | 43 0 | 125 | 325 | 1300 | 35 | 12 | 12× 105 | 10 | 264 | ||||||||
355 | 890 | 80 | 145 | 360 | 175 | 40 | 13 | 13×l20 | 358 | |||||||||
400 | 1 000 | 550 | 160 | 400 | 1 630 | 45 | 14 | 14 ×135 | 499 | |||||||||
450 | 1 130 | 620 | 170 | 450 | 1 840 | 50 | 16 | 16×145 | 12 | 680 | ||||||||
500 | 1 250 | 690 | 190 | 500 | 2 040 | 55 | 1,8 | 18×l60 | 911 | |||||||||
560 | l 380 | 750 | 210 | 560 | 2 240 | 60 | 20 | 20×l75 | 14 | 1 208 | ||||||||
630 | 1 570 | 820 | 225 | 680 | 2 510 | 70 | 22 | 22×190 | 1 601 | |||||||||
710 | 1 750 | 960 | 260 | 710 | 2 840 | 80 | 24 | 24×220 | 16 | 2 252 | ||||||||
800 | 2 000 | 1 100 | 295 | 810 | 3 240 | 25 | 25 × 255 | 3 071 | ||||||||||
riferimento: La massa è calcolata secondo l'uguale basso di altezza al H. |
Il disegno del tipo bitte basse di GB/T 554-2008 della nave di A ampie doppie che attraccano le bitte spedisce l'attracco dell'attrezzatura
