Tipo saldato nave di GB/T 554 della bitta di bitta del doppio gioco che attracca la nave dell'attrezzatura che attracca attrezzatura
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Norma di tecnica: | GB554-2008 | Materiali: | L'acciaio dolce, l'acciaio di C-mn, acciaio inossidabile, anche può fornire l'acciaio speciale per i |
|---|---|---|---|
| Diametri nominali: | 50 - 300mm | Peso: | 7 a 576kg |
| trattamento di superficie: | sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, trattamento di superf | Gamma di SWL: | 13KN- 185KN |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc | ||
| Evidenziare: | Saldato tipo bollard,Attrezzature di ormeggio per navi,GB/T 554 Bollone |
||
Descrizione di prodotto
Tipo saldato nave di GB/T 554 della bitta di bitta del doppio gioco che attracca attrezzatura
Descrizione:

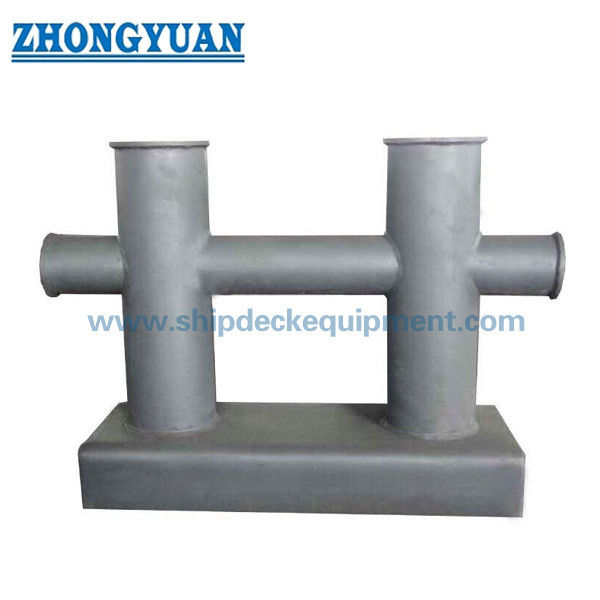

Il tipo saldato nave di GB/T 554 della bitta di bitta del doppio gioco che attracca l'attrezzatura è doppie bitte cruciformi. Ha diametri nominali differenti. Ha serrato il tipo ed il tipo saldato. È fatto dei tubi d'acciaio e del piatto d'acciaio. Tutta la superficie è esente dai denti cilindrici. Tutte queste bitte ottengono l'approvazione della società di classificazione di SIGC. Possiamo fornire la bitta secondo i vostri requisiti specifici. Possiamo anche produrre la bitta lucidata specchio di acciaio inossidabile per l'yacht.
Caratteristica tecnica principale:
1. Norma di tecnica: GB554-2008;
2. Materiali: L'acciaio dolce, l'acciaio di C-mn, acciaio inossidabile, anche può fornire l'acciaio speciale per il rompighiaccio.
3. Diametri nominali: 50 - 300mm;
4. Peso: 7 a 576kg;
5. Trattamento di superficie: sabbiatura a S2.5 + uno strato dell'iniettore del negozio, dello specchio o del raso a resina epossidica lucidati, trattamento di superficie lucidato, galvanizzato, su misura disponibile.
6. Gamma di SWL: 13KN- 185KN.
7. Certificati di classificazione: CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, ecc.
Parametro tecnico principale:
| Diametro nominale | Carico di lavoro sicuro | A1 | A2 | B | d | d1 | D | D1 | h | |
| )/KN (di SWL | ||||||||||
| 50 | 13 | 180 | 270 | 90 | 130 | 32 | 40 | 50 | 65 | 8 |
| 75 | 18 | 275 | 400 | 125 | 170 | 48 | 56 | 75 | 95 | 10 |
| 100 | 25 | 350 | 494 | 14 | 200 | 65 | 75 | 100 | 120 | 1 2 |
| 125 | 31 | 425 | 590 | 170 | 240 | 80 | 95 | 125 | 145 | 14 |
| 150 | 43 | 500 | 700 | 200 | 270 | 90 | 110 | 150 | 170 | 16 |
| 175 | 62 | 530 | 774 | 241 | 320 | 110 | 125 | 180 | 200 | 18 |
| 200 | 72 | 600 | - | - | 360 | 130 | 145 | 203 | 225 | 145 |
| 250 | 105 | 750 | 450 | 159 | 180 | 245 | 280 | 1 55 | ||
| 300 | 185 | 900 | 540 | 194 | 215 | 299 | 330 | 180 | ||
| Diametro nominale | h1 | h2 | H | L | r |
t ≥ |
T1 ≥ |
Vite | Peso | |
| Dimensione della vite | Numero | chilogrammo | ||||||||
| 50 | 85 | - | 190 | 310 | 20 | 6 | 4 | M12 | 6 | 7 |
| 75 | 130 | 290 | 450 | 25 | 7 | 5 | M16 | 16 | ||
| 100 | 160 | 350 | 550 | 28 | M18 | 27 | ||||
| 125 | 195 | 425 | 660 | 35 | 9 | 7 | M22 | 49 | ||
| 150 | 210 | 500 | 770 | 35 | 71 | |||||
| 175 | 240 | 550 | 850 | 38 | 10 | 8 | M24 | 103 | ||
| 200 | 275 | 60 | 795 | 960 | 20 | 12 | 9 | - | - | 181 |
| 250 | 350 | 855 | 1200 | 25 | 14 | 12 | 310 | |||
| 300 | 420 | 73 | 1160 | 1440 | 30 | 16 | 14 | 576 | ||
Disegno del tipo saldato nave di GB/T 554 della bitta di bitta del doppio gioco che attracca attrezzatura
