Bitte cruciformi di singola bitta trasversale di GB 10106 con la nave della base del piatto che attracca attrezzatura
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
| Documento: | Marine Cross Bitt Bollard G...88.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Norma tecnica: | GB 10106-88 e JIS F2804-76 | Diametro nominale: | da 150 a 350 mm |
|---|---|---|---|
| Tipo: | Tipo A e tipo B | Materiale: | Acciaio dolce; Acciaio inossidabile |
| Peso: | Da 31 a 204 kg | Trattamento superficiale: | sabbiatura a S2.5 + uno strato di inchiostro epoxi, acciaio inossidabile lucidato, trattamento super |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS, RS, ecc. | ||
| Evidenziare: | Strumentazione per l'ormeggio delle navi,GB 10106 Attrezzature di ormeggio delle navi |
||
Descrizione di prodotto

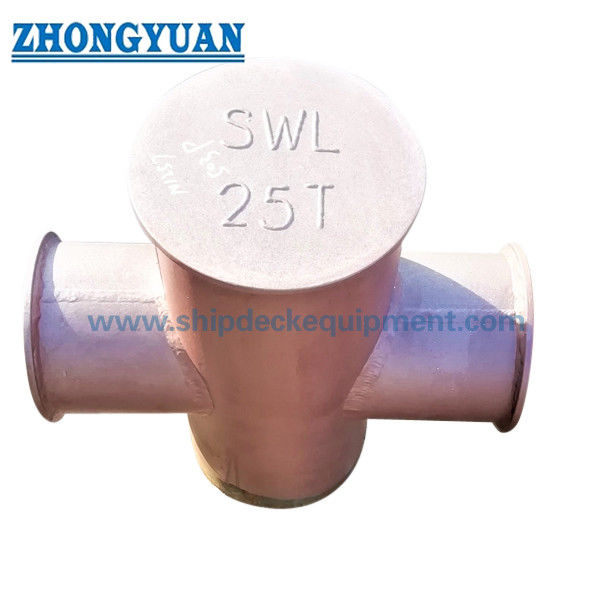

GB10106 Bollardi crociformi a croce singola con piatta base per attrezzature di ormeggio delle navi
Descrizione:
GB 10106-88 le crosts delle navi, che adottano lo standard JIS F2804-76 come riferimento, hanno due tipi: tipo A e tipo B. Le crosts delle navi di tipo A sono saldate direttamente sul ponte.Mentre il tipo B è saldato sul rivestimento del ponte.
Specifica tecnica principale:
1. Norma tecnica: GB 10106-88 e JIS F2804-76
2- diametro nominale: da 150 a 350 mm;
3Tipo: tipo A e tipo B
4- Materiale: acciaio tenero; acciaio inossidabile;
5Peso: da 31 a 204 kg;
6Trattamento superficiale: sabbiatura a S2.5 + uno strato di impronta epoxidica, specchio o raso lucidato, lucidato, galvanizzato, trattamento superficiale su misura disponibile.
7Certificati di classificazione:CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc.
Parametro tecnico principale:
|
Numero nominale |
- Max, ti prego. Rottura carico di Applicabile Cavo KN (tf) |
Acciaio |
Prodotti sintetici Corde di fibra |
Hmp Corde
|
H | B | h | D | D1 | D2 | D3 | d |
Peso di Tipo A e B (kg) |
|
| 150 | 117(12) | 13 | 30 | 44 | 480 | 460 | 280 | 168 | 114 | 206 | 158 | 240 | A | 31 |
| B | 33 | |||||||||||||
| 200 | 225(26) | 19.5 | 45 | 64 | 560 | 520 | 320 | 219 | 168 | 260 | 210 | 280 | A | 62 |
| B | 66 | |||||||||||||
| 250 | 382(39) | 26 | 56 | 80 | 640 | 610 | 360 | 273 | 219 | 310 | 260 | 340 | A | 98 |
| B | 105 | |||||||||||||
| 300 | 549 ((56) | 30 | 70 | 104 | 680 | 660 | 380 | 325 | 273 | 360 | 310 | 400 | A | 143 |
| B | 153 | |||||||||||||
| 350 | 686(70) | 34.5 | 77 | 120 | 720 | 720 | 420 | 351 | 273 | 400 | 314 | 440 | A | 192 |
| B | 204 | |||||||||||||
Disegno diGB 10106 Navi Bollardi crociformi a croce singola con piatta base
