Roller guida di ormeggio marino di tipo aperto.

Roller guida marina per ormeggiamento delle navi.

Visualizzazione del prodotto

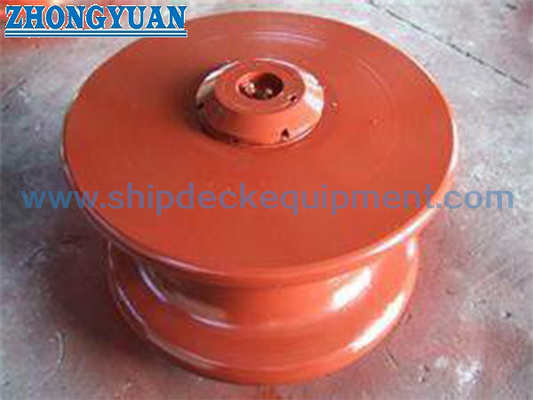

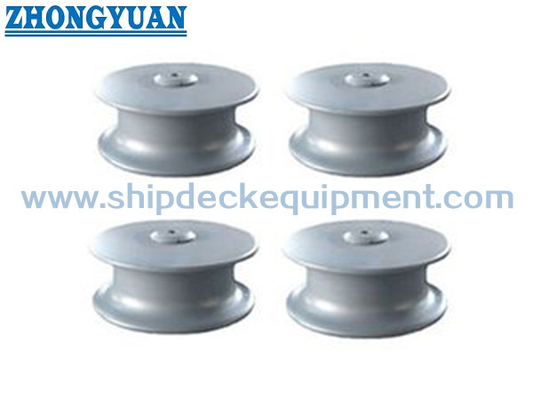

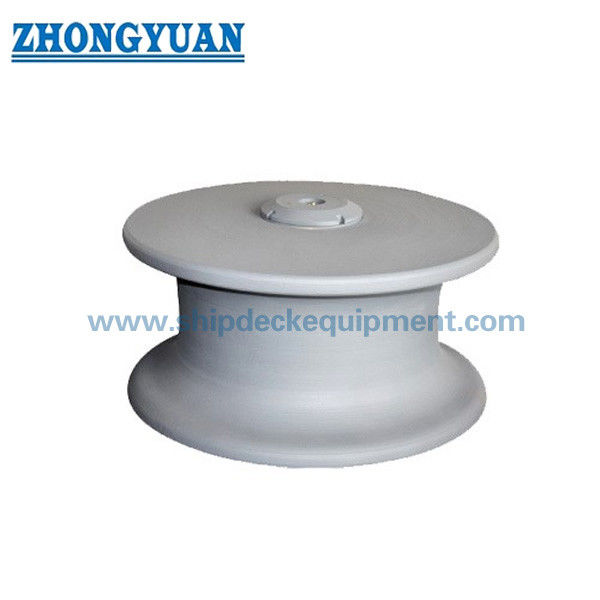

Il rullo guida NS 2585 è un singolo rullo esposto utilizzato per guidare una linea di ormeggio e cambiare la sua direzione di guida in una posizione di guida della corda a bordo.È comunemente descritto nei cataloghi di attrezzature marine come un rullo guidaLa selezione deve essere basata sulle dimensioni del rullo, sulla categoria e sul diametro della corda, sulla geometria del cavo della corda, sulla disposizione dell'albero/del supporto,spazio di installazione e disegno dell'ormeggio della nave.

Le tabelle di riferimento pubbliche NS 2585 mostrano costantemente dimensioni nominali dei rulli da 150 a 450 mm e masse di riferimento da circa 24,8 a 310 kg.La tabella del diametro della corda fornita copre la corda in fibra sintetica, una categoria di corde in fibra naturale e costruzioni di corde in acciaio 6×24 e 6×37 a resistenza alla trazione 1550 N/mm2.Non devono essere trasformati direttamente in prodotti SWL, MBL, carico di rottura, carico di riferimento o carico di prova senza una base di carico di progetto standard / approvata controllata.

Specificità rapide

• Tipo di prodotto: rullo guida/rollo di curvatura a un solo rullo → fornisce un punto di svolta della corda definito all'interno di un sistema di ormeggio della nave.

• Referenza standard: NS 2585 → utilizzare quando il disegno del recipiente, le specifiche del proprietario o i requisiti di sostituzione richiedono questa configurazione del rullo guida.

• Intervallo di dimensioni dei rulli: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → sette dimensioni di riferimento per la corrispondenza delle dimensioni delle corde e della geometria di installazione.

• Categorie di corde applicabili: corde in fibra sintetica, corde in fibra naturale e corde in filo di acciaio 6×24 / 6×37 → diametro di riferimento massimo dipende dalla categoria e dalla costruzione della corda.

• base del filo d'acciaio: 1550 N/mm2 resistenza alla trazione nella tabella di riferimento fornita → non applicare automaticamente gli stessi limiti di diametro ad altri tipi o costruzioni di filo d'acciaio.

• Massa di riferimento: 24,8 ≈ 310 kg → utile per il preventivo, l'imballaggio e la revisione della movimentazione; la massa finale fabbricata/invio deve seguire il disegno di produzione approvato.

• Opzioni di materiali per il progetto: acciaio fuso, ghisa / ferro nodulare,Le varianti in acciaio al carbonio o in acciaio inossidabile possono essere considerate secondo il disegno approvato → La sola designazione NS 2585 non deve essere utilizzata per presumere il grado del materiale..

• Protezione delle superfici: rivestimento marino, apprimazione, galvanizzazione,finitura inossidabile lucida o altro trattamento specificato dal progetto → il sistema finale deve rispettare le specifiche di rivestimento del recipiente e di protezione contro la corrosione.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Passo 1: confermare la norma NS 2585 e la dimensione del rullo richiesta dal disegno di ormeggio della nave o dalle dimensioni di ricambio esistenti.

Passo 2: confermare la categoria e il diametro della corda. Per la corda in acciaio, fornire anche una costruzione come 6×24 o 6×37 e il grado di resistenza alla trazione se specificato.

Passo 3: confermare separatamente la base di carico del progetto: SWL richiesto / carico di progetto, MBL della corda se pertinente, angolo di conduzione della linea e direzione del carico.

Passo 4: conferma dell'interfaccia di fornitura e installazione: solo rullo o assemblaggio completo di rullo-guida, dettagli dell'albero/pin, organizzazione del foro, della buscia o del cuscinetto, geometria del supporto/piedestal,Disponibile spazio libero per la manutenzione e struttura del ponte / baluardo.

Fase 5: confermare la qualità del materiale, la forma di fabbricazione, la disposizione della lubrificazione, l'ambiente di corrosione, la preparazione della superficie, il sistema di rivestimento e il requisito di ispezione/certificato.

Fase 6: indicare la quantità, il tipo di recipiente, la posizione di installazione, i requisiti della società di classificazione, il disegno o la foto di riferimento, la destinazione di consegna e il tempo di consegna richiesto.

Struttura

Single Rope-Contact Roller | Central Shaft / Pin Interface | Bore / Bush or Bearing Position | Retaining Components | Lubrication Provision as Specified | Support / Pedestal Interface | Marine Surface Protection

Superficie del rullo, selezione e vantaggi di ingegneria

• Il punto di svolta del monoroli → fornisce una posizione definita per modificare la direzione di guida della linea di ormeggio senza forzare la corda su un bordo di acciaio fisso e affilato.

• superficie liscia di contatto con la corda → lavorazione / finitura dell'area di contatto è importante per limitare l'abrasione locale ed evitare irregolarità superficiali che potrebbero danneggiare la corda.

• Sette serie di riferimento di dimensioni → le dimensioni dei rulli da 150 a 450 mm consentono di abbinare la guida della corda a diversi diametri della corda e geometrie di installazione, invece di utilizzare una sola dimensione per tutte le disposizioni.

• Selezione specifica della categoria di corda → i riferimenti alle fibre sintetiche, alle fibre naturali e alle corde di filo d'acciaio sono tenuti separati in modo che il diametro della corda non sia confuso con il valore di carico del prodotto.

• Controllo di adattamento → dimensione del rullo, D1/H, dimensioni di foro/albero,la geometria del supporto e lo spazio di installazione disponibili devono essere confrontati con la disposizione esistente del recipiente prima della fabbricazione.

• controllo della costruzione specifico del progetto → materiale, busto / dettaglio del cuscinetto,la lubrificazione e il rivestimento dovrebbero seguire il disegno approvato e le specifiche di acquisto piuttosto che essere dedotti dalla sola designazione NS 2585.

Attributi personalizzati

• Riferimento standard: NS 2585 → riferimento della guida marina/roller di deformazione utilizzato per gli arrangiamenti a bordo delle corde.

• Configurazione: singolo rullo → un rullo rotante a contatto con la corda esposto.

• Dimensioni del rullo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → selezionate in base alle informazioni sulla corda e alla disposizione del vaso.

• Corda applicabile: Fibra sintetica / fibra naturale / corda di acciaio → diametro di riferimento massimo varia a seconda della categoria di corda e della costruzione della corda.

• Referenza del cavo di filo d'acciaio: 6×24 e 6×37 a 1550 N/mm2 → una costruzione o una qualità alternativa richiede una conferma separata.

• Massa di riferimento: 24,8 / 49,3 / 92 / 127 / 168 / 252,5 / 310 kg → non è indicato come carico.

• SWL / carico di progettazione: da confermare → i cataloghi pubblici NS 2585 utilizzano una terminologia di carico incoerente, quindi la definizione del carico di progetto deve essere verificata prima della quotazione o della pubblicazione della scheda dati.

• Materiale: specifico per il progetto → acciaio fuso, ghisa/acciaio nodulare, acciaio al carbonio o acciaio inossidabile solo se confermato da un disegno approvato e dalle specifiche di acquisto.

• Protezione superficiale: rivestimento marino specifico per il progetto, apprimazione, galvanizzazione, finitura lucidata o altro sistema specificato.

• Requisito di certificato: disponibile in base alle esigenze del progetto → la tracciabilità del materiale, l'ispezione del produttore e la presenza della società di classificazione sono soggette all'ambito dell'ordine.

Come funziona

Mooring Line Approaches the Guide Position → Line Contacts the Rotating Roller → Roller Changes the Rope Lead Direction While Reducing Sliding Contact → Resulting Force Transfers Through the Shaft / Support Interface → Supporting Ship Structure Carries the Applied Load

Applicazioni

Stazioni di ormeggio delle navi. Assemblaggi di piombo. Posizioni di curvatura/guida delle linee. Disposizioni di guida delle corde sul ponte. Posizioni di guida delle corde sul baluardo. Progetti di nuova costruzione. Progetti di sostituzione e retrofit.

Certificazioni e vantaggi

L'ambito di ispezione e di certificazione deve essere confermato prima della quotazione.I controlli di rotazione e la partecipazione alla società di classificazione possono essere organizzati in base alle esigenze del progetto, approvato il piano di ispezione e la portata dell'ordine.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

D1: Come si deve selezionare la corretta dimensione del rullo NS 2585?

A1: Selezionare la dimensione del rullo dal disegno del recipiente, insieme alla categoria e al diametro della corda, alla direzione della corda, all'arrangiamento dell'albero/supporto e allo spazio di installazione disponibile.misurare il rullo esistente, interfaccia tra foro/albero e supporto piuttosto che selezionare solo dal diametro del rullo.

D2: Il diametro della corda applicabile può essere utilizzato come SWL o carico di rottura?

A2: No. I valori di diametro della corda sono di riferimento per la selezione.il carico di rottura o il carico di progettazione devono essere confermati dalla norma controllata, disegno di progetto approvato o specifica di carico dell'acquirente.

Q3: Quali informazioni sono richieste prima della citazione o della fabbricazione di sostituzioni?

A3: Fornire la dimensione NS 2585, il tipo e il diametro della corda, la base di carico del progetto richiesta, le dimensioni del rullo e dell'albero/foratura, la disposizione del supporto o del piedistallo, il materiale, il rivestimento,Requisito di certificato/ispezione, quantità, disegno o foto dell'installazione della nave, destinazione e tempo di consegna richiesto.quantità, disegno di installazione o foto di riferimento, destinazione di consegna e tempo di consegna richiesto.
