Visualizzazione del prodotto

Il rullo guida per ormeggio marittimo di tipo aperto NS 2585 è un componente a rullo singolo utilizzato per guidare le corde di ormeggio e regolare la direzione delle corde nelle stazioni di ormeggio delle navi.È normalmente selezionato in base al diametro del rullo, il tipo di corda applicabile, la disposizione dell'ormeggio della nave, l'angolo di guida della corda e il supporto o la struttura di montaggio a piombo indicati sul disegno del progetto.

Questa pagina si concentra sulla gamma di rulli NS 2585 da 150 mm a 450 mm di diametro.e applicazioni di filo di acciaio elencate nella tabella dei parametri fornitiIl diametro massimo applicabile della corda è solo un riferimento di selezione e non deve essere considerato come SWL, MBL, carico di rottura della corda o carico di prova del prodotto.

Specificità rapide

• Tipo di prodotto: rullo guida di ormeggio singolo di tipo aperto → utilizzato come componente di rullo di ormeggio/deformazione per il controllo della direzione della corda di ormeggio delle navi.
• Referenza standard: NS 2585 → utilizzato quando il disegno o le specifiche di acquisto richiedono le dimensioni del rullo NS 2585.
• Intervallo di diametro dei rulli: 150 ∼ 450 mm → comprende le disposizioni relative ai rulli guida per l'ormeggio di navi di piccole e medie dimensioni nella tabella fornita.
• Tipi di corda applicabili: corda in fibra sintetica, corda Malina e corda in acciaio da 1550 N/mm2 → selezionare il rullo per tipo di corda e diametro massimo applicabile.
• L'intervallo di peso dei rulli: 24,8·310 kg → utile per la gestione della pianificazione, dell'imballaggio, della stima del trasporto e della preparazione dell'installazione.
• Opzioni di materiale: acciaio tenero, acciaio C-Mn, acciaio inossidabile, acciaio fuso o ghisa nodulare → la qualità finale e la forma di fabbricazione devono essere confermate prima della quotazione.
• Trattamento superficiale: Sa 2.5 blasting + uno strato di inchiostro epoxi, galvanizzato, lucidato o con finitura personalizzata → il sistema finale deve seguire le specifiche di rivestimento del recipiente.
• Scopo della fornitura: rullo standard o disposizione su misura → l'albero, il supporto, il piedistallo, i dettagli del cuscinetto/buschetto e l'interfaccia di installazione devono essere confermati mediante disegno se necessario.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Passo 1: confermare la norma e il tipo di prodotto richiesti: NS 2585 rullo guida a ancoraggio singolo di tipo aperto.

Passo 2: confermare il diametro del rullo D da 150 a 450 mm in base al disegno del recipiente, al tipo di corda e al diametro massimo applicabile della corda.

Passaggio 3: confermare le informazioni relative alla corda: corda in fibra sintetica, corda Malina o corda in acciaio; per la corda in acciaio, confermare la costruzione come 6×24 o 6×37 e il grado di resistenza, se specificato.

Passo 4: confermare la portata della fornitura: solo rulli, rulli con albero, rulli con supporto/piedestal, o assemblaggio completo di fairlead se necessario.

Fase 5: confermare il materiale, il trattamento superficiale, la portata del certificato, i requisiti di ispezione e se sono necessarie dimensioni personalizzate.

Fase 6: indicare la quantità, il tipo di recipiente di applicazione, la posizione di installazione, il disegno o la foto di riferimento, la destinazione di consegna e il tempo di consegna richiesto.

Struttura

Corpo di rulli in ghisa/acciaio. Disposizione di rulli singoli di tipo aperto. Superficie liscia di contatto con la corda. Interfaccia centrale tra foratura e albero. Interfaccia di supporto Fairlead da confermare.lucidato, o trattamento di superficie specificato

Superficie del rullo, selezione e vantaggi di ingegneria

• L'arrangiamento a rullo singolo è adatto quando la corda di ormeggio ha bisogno di un punto di svolta definito o di un cambiamento di direzione della corda in un arrangiamento a piombo.
• La superficie liscia di contatto con la corda contribuisce a ridurre l'abrasione locale acuta rispetto ai bordi di acciaio fissi, specialmente quando l'angolo di conduzione della corda cambia durante l'operazione di ormeggio.
• La gamma di diametro del rullo da 150 a 450 mm consente la selezione per tipo di corda e diametro della corda piuttosto che utilizzare un rullo di grandi dimensioni per tutte le condizioni della corda.
• Le tabelle separate per la corda in fibra sintetica, la corda Malina e la corda in acciaio aiutano a evitare di mescolare la selezione del diametro della corda con la classificazione del carico del prodotto.
• Le opzioni di materiale fornite consentono di abbinare il rullo ai requisiti di corrosione, usura e ispezione di classe del progetto; il grado finale del materiale deve essere confermato prima della produzione.
• Il trattamento superficiale può essere selezionato per le pratiche dei cantieri navali, tra cui la preparazione per il rivestimento successivo, la finitura galvanizzata, la superficie lucidata in acciaio inossidabile o il sistema di rivestimento specifico del progetto.
• Per i progetti di sostituzione, il diametro del rullo esistente, la dimensione del foro/albero, la disposizione del supporto e lo spazio di installazione disponibile devono essere controllati prima del preventivo.

Attributi personalizzati

• Standard: NS 2585 → utilizzato quando il cantiere navale, il proprietario o il disegno della nave specificano le dimensioni del rullo di curvatura / di curvatura NS 2585.
• Tipo: tipo aperto a rullo singolo → adatto a sistemi a base di piattaforma di piattaforma in cui la direzione della corda è controllata da un rullo esposto.
• Diametro del rullo: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → selezionare in base al diametro della corda, all'impaginazione del recipiente e al disegno del progetto.
• Corda applicabile: fibra sintetica, Malina e filo acciaio → diametro massimo della corda dipende dal tipo di corda e dalla costruzione del filo acciaio.
• Materiale: acciaio tenero, acciaio C-Mn, acciaio inossidabile, acciaio fuso o ghisa nodulare → qualità finale del materiale, requisiti di fusione o metodo di fabbricazione da confermare.
• Trattamento superficiale: Sa 2.5 blasting + uno strato di inchiostro epoxi, galvanizzato, lucidato o personalizzato → la finitura finale segue i requisiti di verniciatura del recipiente e protezione dalla corrosione.
• Scopo di fornitura: solo rulli / rulli con albero / rulli con supporto / montaggio completo di fairlead → da confermare prima del preventivo.
• Requisito del certificato: disponibile in base ai requisiti del progetto → l'ispezione della classe, la tracciabilità del materiale e l'ambito del certificato del produttore devono essere confermati prima dell'ordine.

Come funziona

Mooring rope approaches the guide point → Rope contacts the smooth rotating roller → Roller changes the rope lead direction and reduces sliding abrasion → Local force is transferred through the shaft / support arrangement to the fairlead foundation → Final selection is checked with rope type, angolo di conduzione e disposizione dell'ormeggio della nave

Applicazioni

Ship mooring stations | Fairlead assemblies | Warping roller positions | Deck rope guide arrangements | Bulwark rope guide arrangements | Cargo vessels | Tugboats | Workboats | Newbuilding and replacement projects

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, alla portata dell'ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della società di classe.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

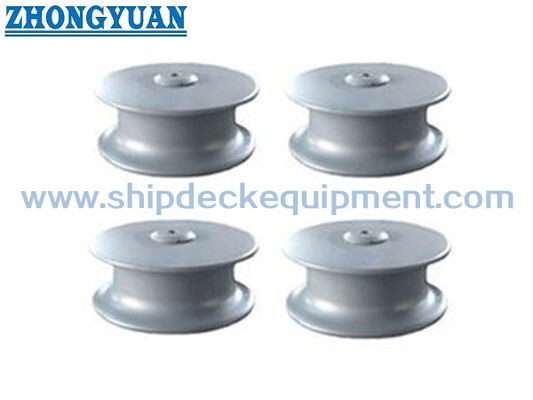

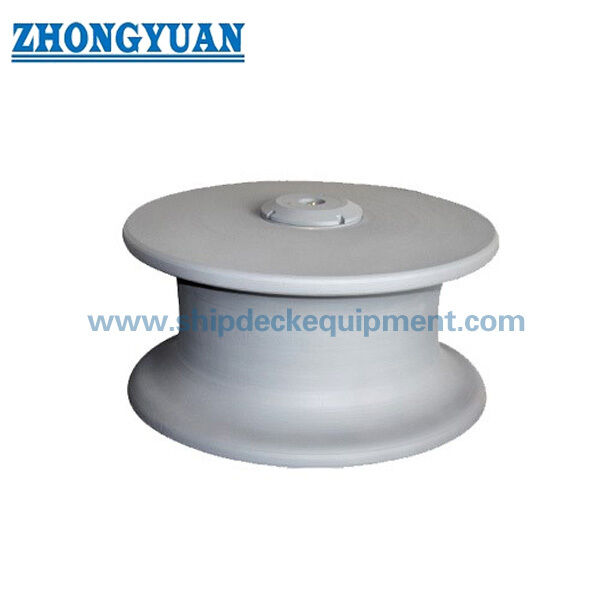

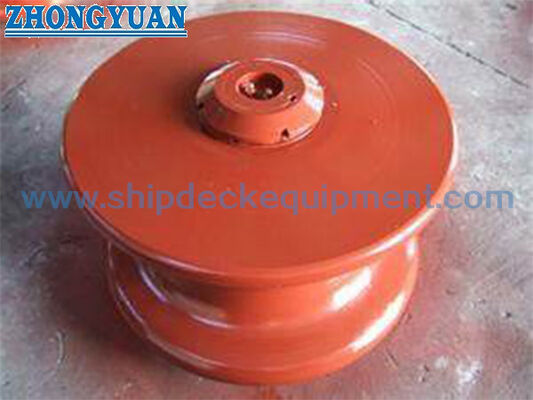

Disegno e foto

Domande frequenti

D1: Come si deve selezionare il corretto diametro del rullo NS 2585?

A1: Selezionare il diametro del rullo in base al disegno del recipiente, al tipo di corda, al diametro massimo applicabile della corda, alla direzione di guida della corda e alla disposizione di supporto disponibile.La tabella da 150×450 mm fornisce il principale riferimento di selezione per le citazioni e il disegno delle pagine web.

D2: Il diametro massimo applicabile della corda può essere utilizzato come prodotto SWL o MBL?

A2: No. La tabella fornita fornisce i diametri massimi applicabili delle corde per i diversi tipi di corde.o carico di prova senza base di progettazione del progetto e approvazione di classe.

Q3: Quali informazioni sono necessarie prima del preventivo?

A3: confermare NS 2585, diametro del rullo, tipo e diametro della corda, grado del materiale, trattamento superficiale, ambito di fornitura, requisito del certificato, quantità, disegno di installazione o foto di riferimento,destinazione di consegna, e tempo di consegna richiesto.
