Kevel di ormeggio a bullone per navi interne.

Bitta di ormeggio imbullonata per imbarcazioni fluviali | Montaggio su ponte o falchetta, GB 2026

Panoramica del prodotto

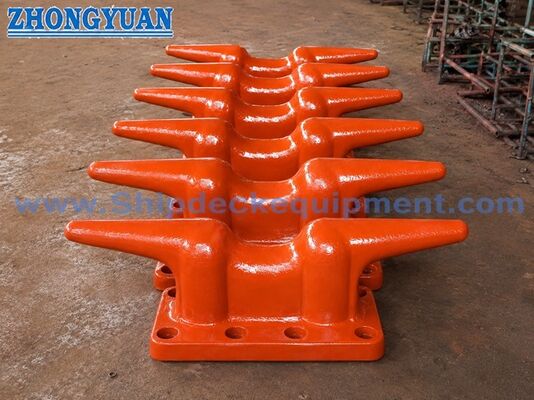

La bitta di ormeggio imbullonata tipo GB 2026 è un elemento di ormeggio compatto in fusione utilizzato su imbarcazioni fluviali, piccole imbarcazioni da lavoro, imbarcazioni di servizio, chiatte, ormeggi e posizioni di ormeggio nei porti turistici. Può essere installata su un ponte o una falchetta tramite bulloni, fornendo un semplice punto di ormeggio dove la cima deve essere fissata senza una base di bitta saldata.

Questa bitta viene normalmente selezionata in base al diametro della cima, al materiale, alla posizione di montaggio, allo spazio di installazione disponibile e alla resistenza della struttura di supporto del ponte o della falchetta. La tabella fornita copre versioni in rame fuso e acciaio fuso con diametro massimo della cima Malina fino a 75 mm e peso da 1,33 kg a 11,2 kg. Per un uso sicuro dell'ormeggio, la disposizione dei bulloni, la piastra di rinforzo o il rinforzo locale e l'ambito del certificato devono essere confermati secondo i requisiti del progetto.

Specifiche rapide

• Tipo di prodotto: Bitta di ormeggio imbullonata → elemento di ormeggio compatto per ponte o falchetta per imbarcazioni fluviali e piccole imbarcazioni.
• Standard tecnico: GB 2026 → riferimento per dimensioni, selezione del diametro della cima, opzioni di materiale e conferma del modello.
• Forma di installazione: Montaggio imbullonato → installazione e sostituzione più semplici rispetto agli elementi saldati quando la struttura di supporto e la disposizione dei bulloni sono adeguate.
• Dimensione di riferimento della cima: diametro massimo della cima Malina 30 / 35 / 50 / 75 mm nella tabella fornita → la dimensione finale della cima deve essere verificata rispetto al sistema di ormeggio dell'imbarcazione.
• Opzioni di materiale: rame fuso, bronzo fuso, acciaio C-Mn fuso, acciaio inossidabile fuso e ghisa sferoidale → selezionare in base all'ambiente di corrosione, ai requisiti di usura e al budget del progetto.
• Intervallo di peso: 1,33 kg a 11,2 kg → adatto per posizioni di ormeggio piccole e medie dove sono richieste dimensioni compatte e maneggevolezza semplice.
• Trattamento superficiale: sabbiatura Sa 2.5 + uno strato di primer epossidico da officina, zincato, lucidato o finitura personalizzata → il trattamento superficiale finale dipende dal materiale e dai requisiti dell'ordine.
• Ambito del certificato: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS e altri certificati possono essere organizzati secondo i requisiti del progetto, non come articolo di fornitura predefinito.

Principali parametri tecnici

Guida alla selezione e alla richiesta

Passo 1: Confermare la bitta di ormeggio imbullonata tipo GB 2026 e il diametro della cima richiesto in base al disegno dell'imbarcazione o alla disposizione dell'ormeggio.

Passo 2: Confermare la posizione di installazione: montaggio su ponte o su falchetta, inclusi lo spazio di base disponibile, lo spessore della piastra, la piastra di rinforzo e l'accesso per il serraggio dei bulloni.

Passo 3: Confermare i requisiti del materiale: acciaio fuso, ghisa sferoidale, rame fuso, bronzo fuso, acciaio inossidabile fuso o altro materiale specificato dal progetto.

Passo 4: Confermare il trattamento superficiale: primer da officina, finitura zincata, finitura lucidata, sistema di verniciatura finale o altro trattamento specificato dal cliente.

Passo 5: Confermare l'ambito del certificato e dell'ispezione prima del preventivo: certificato del produttore, certificato del materiale, certificato di classe, ispezione UT / MT o ispezione a vista se richiesto.

Passo 6: Fornire la quantità, il tipo di imbarcazione di applicazione, il disegno o la foto di installazione, la destinazione di consegna e il tempo di consegna richiesto.

Struttura

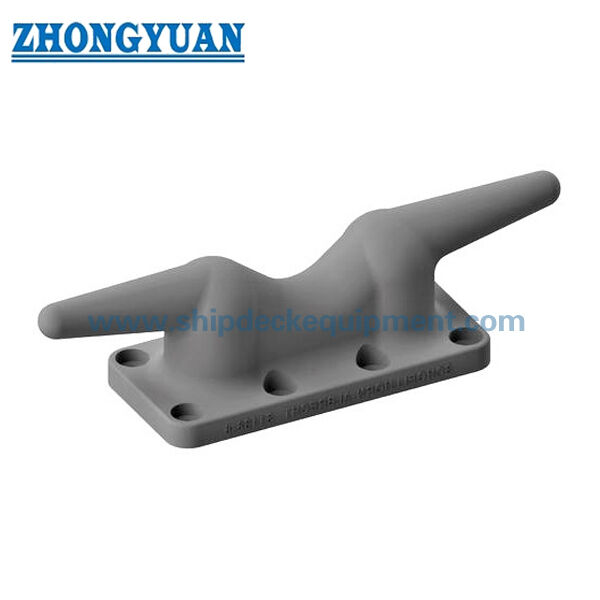

Corpo bitta fuso | Corna di ormeggio doppie | Raggio di contatto liscio con la cima | Base di montaggio imbullonata | Interfaccia di installazione su ponte o falchetta | Materiale opzionale in acciaio fuso / ghisa sferoidale / lega di rame | Primer da officina, zincato, lucidato o finitura specificata

Vantaggi di fusione, installazione e ingegneria

• L'installazione imbullonata consente di montare la bitta su un ponte o una falchetta senza saldare il corpo del prodotto, il che è utile per piccole imbarcazioni, lavori di sostituzione e posizioni di ormeggio compatte.
• Il corpo fuso è adatto per transizioni arrotondate delle corna e superfici di contatto continue con la cima, contribuendo a ridurre il contatto locale acuto durante l'operazione di ormeggio.
• La transizione fluida nelle aree curve deve essere controllata durante la fusione, la sbavatura e la finitura per ridurre la concentrazione di stress e migliorare il comportamento di contatto con la cima.
• L'acciaio fuso fornisce un'opzione robusta per gli elementi di ormeggio di piccole imbarcazioni, mentre la ghisa sferoidale può essere considerata dove la resistenza all'usura e la stabilità di fusione sono importanti.
• Versioni in lega di rame o acciaio inossidabile possono essere discusse per progetti che richiedono una migliore resistenza alla corrosione o un aspetto specifico.
• La connessione imbullonata deve essere esaminata insieme al diametro del bullone, al grado del bullone, alla protezione dalla corrosione, alla piastra di rinforzo e al rinforzo locale del ponte o della falchetta.
• Ispezioni UT, MT, dimensionali, tracciabilità del materiale e revisioni basate su FEA possono essere organizzate secondo i requisiti del progetto quando il cliente specifica l'ispezione o la verifica della resistenza.

Attributi personalizzati

• Standard: GB 2026 → utilizzare quando le specifiche del cantiere navale o del proprietario richiedono questo standard di bitta di ormeggio imbullonata.
• Installazione: tipo imbullonato su ponte o falchetta → adatto quando sono richiesti installazione semplice, comodità di sostituzione e ingombro compatto.
• Applicazione: Imbarcazioni fluviali e piccole imbarcazioni → destinato all'uso di ormeggio su posizioni di ormeggio piccole e medie, non per sollevamento.
• Dimensione della cima: diametro massimo della cima Malina fino a 75 mm nella tabella fornita → confermare il tipo e il diametro finale della cima prima della produzione.
• Materiale: Acciaio fuso / ghisa sferoidale / rame fuso / bronzo fuso / acciaio inossidabile fuso → selezionare in base alla corrosione, all'usura, al costo e ai requisiti del progetto.
• Trattamento superficiale: sabbiatura Sa 2.5 + primer epossidico da officina, zincato, lucidato o personalizzato → il metodo di finitura dipende dal materiale selezionato.
• Ispezione: UT / MT / controllo dimensionale disponibile su richiesta → l'ambito dell'ispezione deve essere indicato prima del preventivo.
• Personalizzazione: Disponibile su disegno o campione → dimensioni non standard, materiale, rivestimento e ambito del certificato devono essere confermati.

Come funziona

La cima di ormeggio viene fatta passare attorno alle corna della bitta → Le superfici di contatto curve e lisce guidano e supportano la cima → La forza di ormeggio viene trasferita attraverso il corpo fuso → I bulloni e la struttura di supporto trasferiscono la forza al ponte o alla falchetta → L'ispezione periodica controlla i bulloni, il rivestimento e l'usura del contatto con la cima.

Applicazioni

Imbarcazioni fluviali | Piccole imbarcazioni da lavoro | Chiatte | Imbarcazioni di servizio portuale | Ormeggi nei porti turistici | Punti di ormeggio sul ponte | Punti di ormeggio sulle falchette | Progetti di sostituzione di piccole imbarcazioni | Sistemi di ormeggio per imbarcazioni da lavoro

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito dell'ispezione, alla tracciabilità del materiale e alla procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

Disegni e foto

FAQ

D1: Questa bitta di ormeggio imbullonata può essere installata sia sul ponte che sulla falchetta?

R1: Sì. Può essere utilizzata per l'installazione su ponte o falchetta quando la struttura di supporto, la disposizione dei bulloni, la piastra di rinforzo e lo spazio di installazione disponibile sono adeguati. L'installazione finale deve essere verificata in base al disegno dell'imbarcazione o dell'ormeggio.

D2: Come si dovrebbe selezionare la dimensione corretta?

R2: Selezionare la bitta in base allo standard GB 2026, al diametro della cima, al materiale, alla posizione di installazione e allo spazio di montaggio disponibile. La tabella fornita indica il diametro massimo della cima Malina, le dimensioni principali e il peso. Se un progetto richiede un carico di lavoro definito, il carico di base e il progetto della connessione imbullonata devono essere confermati separatamente.

D3: Quali informazioni sono necessarie prima del preventivo?

R3: Si prega di confermare lo standard, il diametro della cima, il materiale, il trattamento superficiale, la quantità, la posizione di installazione, i requisiti dei bulloni, l'ambito del certificato, i requisiti di ispezione, la destinazione di consegna e il tempo di consegna richiesto. Un disegno, una foto del campione o una foto di un pezzo di ricambio esistente sono utili.
