Dispositivo di fissaggio e sgancio dell'ancora | DIN 81860, Tipo stagno / non stagno

Fissaggio e Rilascio Estremità Catena d'Ancora | DIN 81860, Tipo Impermeabile / Non Impermeabile

Panoramica del Prodotto

Il dispositivo di rilascio per catena d'ancora DIN 81860 è un dispositivo di fissaggio terminale per le catene d'ancora a bordo delle navi. È normalmente posizionato all'estremità interna della catena d'ancora nel sistema del gavone catena, dove l'estremità della catena deve essere assicurata durante il normale servizio e rilasciata quando la nave necessita di uno scarico di emergenza della catena d'ancora.

Questa pagina copre le opzioni di fornitura impermeabili e non impermeabili. La versione impermeabile viene selezionata quando è richiesta una prestazione di tenuta attorno al gavone catena o al relativo confine stagno, mentre la versione non impermeabile viene utilizzata dove il disegno di installazione non richiede una funzione di tenuta. L'edizione standard finale, il grado della catena, il grado del materiale, l'interfaccia di installazione, il meccanismo di rilascio e il requisito del test di tenuta devono essere confermati prima della produzione.

Specifiche Rapide

• Tipo di prodotto: fermo catena d'ancora / dispositivo di rilascio catena d'ancora / fissaggio terminale → assicura l'estremità interna della catena e consente il rilascio di emergenza in base alla configurazione della nave.
• Riferimento standard: DIN 81860-1999 come fornito dal progetto → le edizioni attuali DIN 81860-1 / DIN 81860-2 possono essere verificate se il cantiere navale richiede lo standard più recente.
• Diametro nominale della catena: da 36 mm a 152 mm nella tabella fornita → adatto per una vasta gamma di dimensioni di catene d'ancora per navi.
• Grado della catena d'ancora: applicabile alle catene d'ancora di Grado 2 e Grado 3 → il grado finale della catena e l'ambito di approvazione della classe devono essere confermati dalla specifica del progetto.
• Opzione impermeabile: versione impermeabile o non impermeabile → il test di funzionamento impermeabile, la pressione, la durata e il requisito di testimonianza devono essere confermati prima dell'ordine.
• Opzioni materiali: acciaio C-Mn, acciaio fuso o acciaio inossidabile → il grado esatto del materiale, il trattamento termico e la tracciabilità devono seguire i requisiti del progetto.
• Trattamento superficiale: sabbiatura Sa 2.5 + uno strato di primer epossidico da officina, zincato, lucidato in acciaio inossidabile o rivestimento personalizzato → la finitura finale deve corrispondere al piano di rivestimento della nave.
• Ambito del certificato: certificato del produttore, certificato del materiale, ispezione di classe e registro dei test di tenuta disponibili in base ai requisiti dell'ordine.

Parametri Tecnici Principali

Guida alla Selezione e Richiesta

• Passo 1: Confermare l'edizione dello standard DIN 81860, il nome del prodotto e se il progetto richiede una costruzione impermeabile o non impermeabile.
• Passo 2: Confermare il diametro nominale della catena, il grado della catena, la disposizione dell'estremità del maglio e se il prodotto è per nuova costruzione, riparazione o sostituzione.
• Passo 3: Confermare la posizione di installazione, l'interfaccia gavone catena / paratia, lo spazio operativo disponibile, la direzione di rilascio e il rinforzo circostante tramite disegno.
• Passo 4: Confermare il requisito del materiale: acciaio C-Mn, acciaio fuso, acciaio inossidabile o materiale speciale per progetto con tracciabilità del certificato.
• Passo 5: Confermare il trattamento superficiale e l'ambito di ispezione: primer da officina, finitura zincata, lucidatura in acciaio inossidabile, ispezione di classe e test di funzionamento impermeabile se richiesto.
• Passo 6: Fornire quantità, destinazione di consegna, tempo di consegna richiesto, tipo di nave, requisito della società di classificazione, disegno GA e foto di riferimento se disponibili.

Struttura

Corpo del fermo catena | Interfaccia di fissaggio estremità catena | Meccanismo di rilascio / scorrimento | Accesso operativo o di rilascio | Opzione di tenuta impermeabile | Opzione non impermeabile | Interfaccia di installazione gavone catena / paratia | Protezione superficiale

Vantaggi di Sicurezza e Ingegneria del Gavone Catena

• La gamma dimensionale DIN 81860 aiuta a far corrispondere il dispositivo di fissaggio terminale con il diametro specificato della catena d'ancora, riducendo l'ambiguità durante la sostituzione o la quotazione.
• Le versioni impermeabili e non impermeabili possono essere separate nella fase di richiesta, evitando l'uso di un prodotto non sigillante dove la configurazione della nave richiede integrità stagno.
• Il dispositivo supporta la logica di rilascio di emergenza della catena: l'estremità della catena d'ancora è normalmente assicurata e il collegamento terminale può essere rilasciato quando la configurazione della nave richiede il sacrificio dell'ancora in condizioni pericolose.
• Per i progetti impermeabili, la struttura di tenuta, il dettaglio della guarnizione o dell'O-ring, la pressione di prova, la durata della prova e l'ambito del testimone di classe devono essere confermati invece di presumere una condizione di prova universale.
• La selezione del materiale può essere adattata per progetti in acciaio C-Mn, acciaio fuso o acciaio inossidabile, ma il grado esatto, il processo di saldatura / fusione e la tracciabilità del certificato devono essere definiti prima della produzione.
• La preparazione superficiale come la sabbiatura Sa 2.5 e il primer epossidico da officina aiutano a fornire una condizione di base controllata per il rivestimento finale della nave, mentre la finitura zincata o lucidata in acciaio inossidabile può essere discussa quando specificato.
• Per i progetti di sostituzione, l'interfaccia esistente del gavone catena, la posizione dei fori, il collegamento dell'estremità del maglio e lo spazio operativo disponibile devono essere verificati prima di confermare l'intercambiabilità.

Attributi Personalizzati

• Standard: DIN 81860-1999 → utilizzare quando il cantiere navale o la specifica del proprietario richiedono questo fissaggio terminale per catena d'ancora tedesco.
• Verifica Standard Attuale: DIN 81860-1 / DIN 81860-2:2022 → confermare se il progetto richiede ancora l'edizione del 1999 o l'ultima edizione DIN.
• Versione: Impermeabile / Non Impermeabile → scegliere in base al confine del gavone catena, al requisito di tenuta e al disegno di installazione.
• Diametro Nominale Catena: 36–152 mm → selezionare rigorosamente in base alla dimensione della catena d'ancora e alla disposizione dell'estremità del maglio.
• Grado Catena d'Ancora: Grado 2 / Grado 3 come fornito → il grado finale, la base della regola di classe e il requisito di accettazione devono essere confermati.
• Materiale: acciaio C-Mn / acciaio fuso / acciaio inossidabile → il grado esatto e l'ambito del certificato da confermare prima dell'ordine.
• Test Funzionale Impermeabile: Disponibile secondo i requisiti del progetto → pressione, durata, metodo di ispezione e requisito di testimonianza da confermare.
• Trattamento Superficiale: Sabbiatura Sa 2.5 + primer epossidico da officina / zincato / personalizzato → la condizione superficiale finale deve seguire la specifica del rivestimento della nave.
• Requisito Certificato: Disponibile su richiesta → certificato di classe, certificato del produttore, certificato del materiale e registro dei test sono organizzati secondo l'ambito dell'ordine confermato.

Come Funziona

L'estremità della catena d'ancora è collegata al fermo catena → L'estremità della catena rimane assicurata durante il normale servizio → L'operatore attiva il meccanismo di rilascio quando è richiesto lo scarico di emergenza → L'estremità della catena viene rilasciata dal punto di fissaggio → L'ancora e la catena possono scorrere secondo la procedura di emergenza della nave

Applicazioni

Gavone catena d'ancora | Fissaggio estremità catena d'ancora | Sistema di rilascio di emergenza catena d'ancora | Dispositivo di ancoraggio nave | Navi commerciali | Progetti di nuova costruzione | Progetti di riparazione e sostituzione | Installazioni di gavoni catena impermeabili o non impermeabili

Certificazioni e Vantaggi

I certificati possono essere organizzati secondo i requisiti del progetto, l'ambito di ispezione, la tracciabilità del materiale, il requisito del test di tenuta e la procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di Test del Produttore.

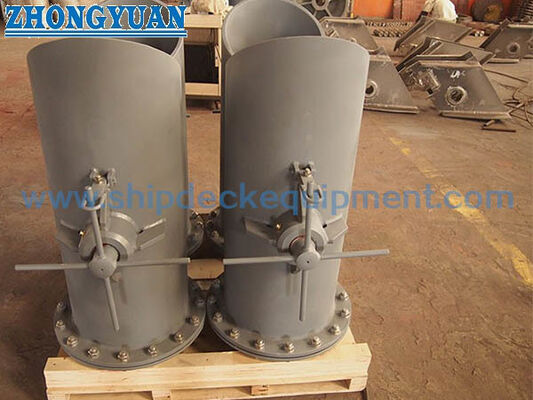

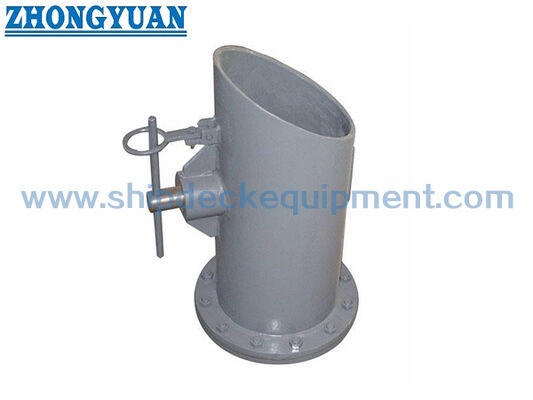

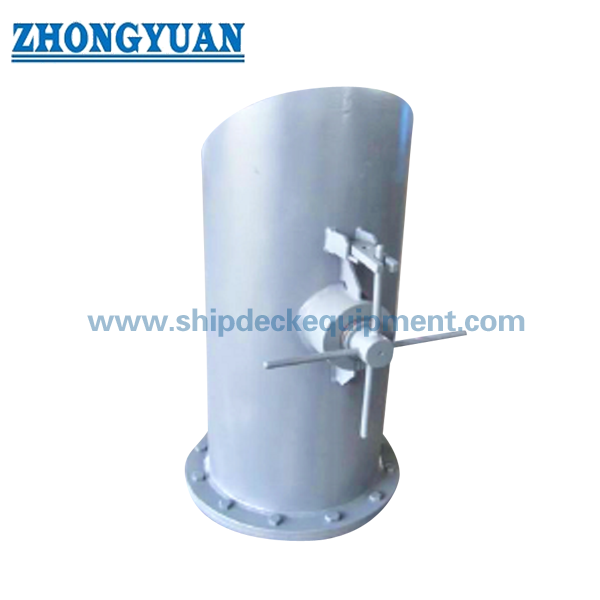

Disegno e Foto

FAQ

D1: Qual è la differenza tra la versione impermeabile e quella non impermeabile?

R1: La versione impermeabile viene utilizzata quando l'installazione richiede una tenuta attorno al gavone catena o al relativo confine stagno. La versione non impermeabile viene utilizzata dove non è richiesta alcuna funzione di tenuta. La pressione di prova, la durata della prova, i dettagli di tenuta e il requisito di testimonianza di classe devono essere confermati per i progetti impermeabili.

D2: Questo prodotto è lo stesso di un fermo catena di coperta?

R2: No. Un dispositivo di rilascio per catena d'ancora DIN 81860 è un dispositivo di fissaggio / rilascio terminale per l'estremità interna della catena d'ancora. Un fermo catena è normalmente posizionato sul ponte per sostenere e guidare la catena durante le operazioni di ancoraggio. I due prodotti non devono essere confusi nei disegni o nelle quotazioni.

D3: Quali informazioni sono necessarie prima della quotazione?

R3: Si prega di confermare l'edizione standard, la versione impermeabile o non impermeabile, il diametro della catena, il grado della catena, il materiale, il trattamento superficiale, la quantità, il requisito del certificato, il requisito del test di tenuta, il disegno di installazione, la destinazione di consegna e il tempo di consegna richiesto.
