DIN 81860 Anchor Chain Cable Clench Releaser.

DIN 81860 Rilascio del cavo della catena di ancoraggio | Chiusura terminale impermeabile/non impermeabile

Panoramica del prodotto

Il dispositivo di rilascio del cavo della catena dell'ancora DIN 81860 è un dispositivo di fissaggio terminale per i cavi della catena dell'ancora a bordo delle navi. Normalmente è sistemato all'estremità interna della catena dell'ancora nel sistema di gavoni catena, dove l'estremità della catena deve essere fissata durante il normale servizio e rilasciata quando l'imbarcazione necessita di scarico di emergenza della catena dell'ancora.

Questa pagina copre le opzioni di fornitura a tenuta stagna e non a tenuta stagna. La versione a tenuta stagna viene selezionata quando sono richieste prestazioni di tenuta attorno al gavone della catena o al relativo confine a tenuta stagna, mentre la versione non a tenuta stagna viene utilizzata quando il disegno di installazione non richiede una funzione di tenuta. L'edizione standard finale, il grado della catena, il grado del materiale, l'interfaccia di installazione, la disposizione di rilascio e i requisiti del test di tenuta stagna devono essere confermati prima della produzione.

Specifiche rapide

• Tipo di prodotto: chiusura del cavo della catena dell'ancora/rilascio della catena dell'ancora/fissaggio dell'estremità → fissa l'estremità interna della catena e consente il rilascio di emergenza in base alla disposizione dell'imbarcazione.
• Riferimento standard: DIN 81860-1999 come fornito dal progetto → le attuali edizioni DIN 81860-1 / DIN 81860-2 possono essere verificate se il cantiere navale richiede lo standard più recente.
• Diametro nominale della catena: da 36 mm a 152 mm nella tabella fornita → adatto per un'ampia gamma di dimensioni di catene per ancore di navi.
• Grado della catena di ancoraggio: applicabile alle catene di ancoraggio di Grado 2 e Grado 3 → il grado finale della catena e l'ambito di approvazione della classe devono essere confermati dalle specifiche del progetto.
• Opzione a tenuta stagna: versione a tenuta stagna o non a tenuta stagna → test di funzionalità a tenuta stagna, pressione, durata e requisito di testimone devono essere confermati prima dell'ordine.
• Opzioni materiali: acciaio C-Mn, acciaio fuso o acciaio inossidabile → l'esatto grado del materiale, il trattamento termico e la tracciabilità devono seguire i requisiti del progetto.
• Trattamento superficiale: sabbiatura Sa 2.5 + shop primer epossidico a uno strato, zincatura, lucidatura di acciaio inossidabile o rivestimento personalizzato → la finitura finale deve corrispondere al piano di rivestimento dell'imbarcazione.
• Ambito del certificato: certificato del produttore, certificato del materiale, ispezione di classe e record di test di tenuta stagna disponibili in base ai requisiti dell'ordine.

Principali parametri tecnici

Guida alla selezione e alla richiesta

• Passaggio 1: confermare l'edizione standard DIN 81860, il nome del prodotto e se il progetto richiede una costruzione impermeabile o non impermeabile.
• Passaggio 2: confermare il diametro nominale della catena, il grado della catena, la disposizione delle maglie terminali e se il prodotto è destinato a una nuova costruzione, riparazione o sostituzione.
• Passo 3: Confermare tramite disegno la posizione di installazione, l'interfaccia del gavone catena/parete, lo spazio operativo disponibile, la direzione di rilascio e il rinforzo circostante.
• Passo 4: Confermare il requisito del materiale: acciaio C-Mn, acciaio fuso, acciaio inossidabile o materiale di progetto speciale con tracciabilità del certificato.
• Passaggio 5: confermare il trattamento superficiale e l'ambito dell'ispezione: shop primer, finitura zincata, lucidatura dell'acciaio inossidabile, ispezione di classe e test di funzionalità a tenuta stagna, se necessario.
• Passaggio 6: fornire quantità, destinazione di consegna, tempi di consegna richiesti, tipo di nave, requisiti della società di classificazione, disegno GA e foto di riferimento, se disponibili.

Struttura

Corpo serracavo | Interfaccia di fissaggio dell'estremità della catena | Disposizione di rilascio/scivolamento | Accesso operativo o di rilascio | Opzione di tenuta stagna | Opzione non stagna | Gavone catena/interfaccia installazione paratia | Protezione della superficie

Vantaggi tecnici e di sicurezza dell'armadietto a catena

• La gamma dimensionale DIN 81860 aiuta ad abbinare il dispositivo di fissaggio terminale al diametro della catena di ancoraggio specificato, riducendo l'ambiguità durante la sostituzione o il preventivo.
• Le versioni stagne e non stagne possono essere separate in fase di richiesta, evitando così l'utilizzo di un prodotto non sigillante laddove la disposizione del recipiente richiede l'integrità della tenuta stagna.
• Il dispositivo supporta la logica di rilascio della catena di emergenza: l'estremità della catena dell'ancora è normalmente fissata e la connessione terminale può essere rilasciata quando la disposizione dell'imbarcazione richiede il sacrificio dell'ancora in condizioni pericolose.
• Per i progetti a tenuta stagna, è necessario confermare la struttura di tenuta, i dettagli della guarnizione o dell'O-ring, la pressione di prova, la durata del test e l'ambito del testimone di classe invece di assumere una condizione di test universale.
• La selezione del materiale può essere modificata per progetti in acciaio C-Mn, acciaio fuso o acciaio inossidabile, ma il grado esatto, il processo di saldatura/fusione e la tracciabilità del certificato devono essere definiti prima della produzione.
• La preparazione della superficie, come la sabbiatura Sa 2.5 e lo shop primer epossidico, aiuta a fornire una condizione di base controllata per il rivestimento finale dell'imbarcazione, mentre la finitura zincata o lucidata dell'acciaio inossidabile può essere discussa quando specificata.
• Per i progetti di sostituzione, prima di confermare l'intercambiabilità è necessario verificare l'interfaccia del bloccacatena esistente, la posizione del foro, la connessione dell'estremità e lo spazio operativo disponibile.

Attributi personalizzati

• Standard: DIN 81860-1999 → da utilizzare quando le specifiche del cantiere navale o del proprietario richiedono questo fissaggio dell'estremità della catena di ancoraggio standard tedesco.
• Controllo della norma attuale: DIN 81860-1 / DIN 81860-2:2022 → confermare se il progetto richiede ancora l'edizione 1999 o l'ultima edizione DIN.
• Versione: a tenuta stagna/non a tenuta stagna → scegliere in base al confine dell'armadietto della catena, ai requisiti di tenuta e al disegno di installazione.
• Diametro nominale della catena: 36–152 mm → selezionare rigorosamente in base alla dimensione della catena di ancoraggio e alla disposizione delle maglie finali.
• Grado della catena di ancoraggio: Grado 2/Grado 3 come fornito → È necessario confermare il grado finale, la base delle regole di classe e i requisiti di accettazione.
• Materiale: acciaio C-Mn / acciaio fuso / acciaio inossidabile → grado esatto e ambito del certificato da confermare prima dell'ordine.
• Test funzionale di tenuta stagna: disponibile in base ai requisiti del progetto → pressione, durata, metodo di ispezione e requisito del testimone da confermare.
• Trattamento superficiale: sabbiatura Sa 2.5 + shop primer epossidico/zincato/personalizzato → le condizioni finali della superficie devono seguire le specifiche del rivestimento dell'imbarcazione.
• Requisiti del certificato: disponibile su richiesta → il certificato di classe, il certificato del produttore, il certificato del materiale e il record di test sono organizzati in base all'ambito dell'ordine confermato.

Come funziona

L'estremità della catena dell'ancora è collegata al dispositivo di rilascio → L'estremità della catena rimane fissata durante il normale servizio → L'operatore attiva la disposizione di rilascio quando è richiesto uno scarico di emergenza → L'estremità della catena viene rilasciata dal punto di fissaggio → L'ancora e la catena possono esaurirsi secondo la procedura di emergenza dell'imbarcazione

Applicazioni

Gavone per catena dell'ancora | Fissaggio dell'estremità della catena dell'ancora | Sistema di rilascio della catena dell'ancora di emergenza | Disposizione dell'ancoraggio della nave | Navi commerciali | Progetti di nuova costruzione | Progetti di riparazione e sostituzione | Installazioni di gavoni per catena stagni o non stagni

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali, ai requisiti di prova di tenuta stagna e alla procedura di approvazione della società di classe.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova dei produttori.

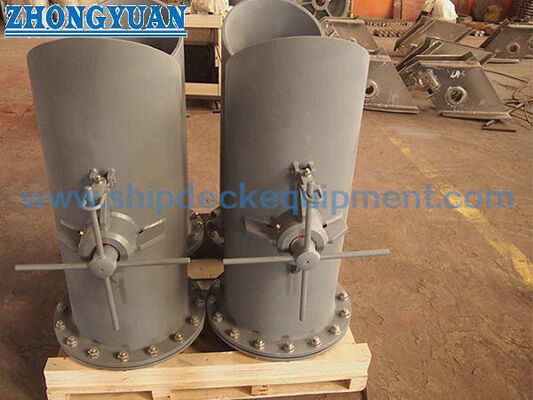

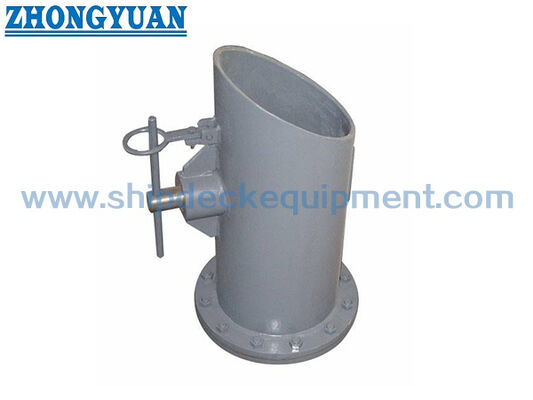

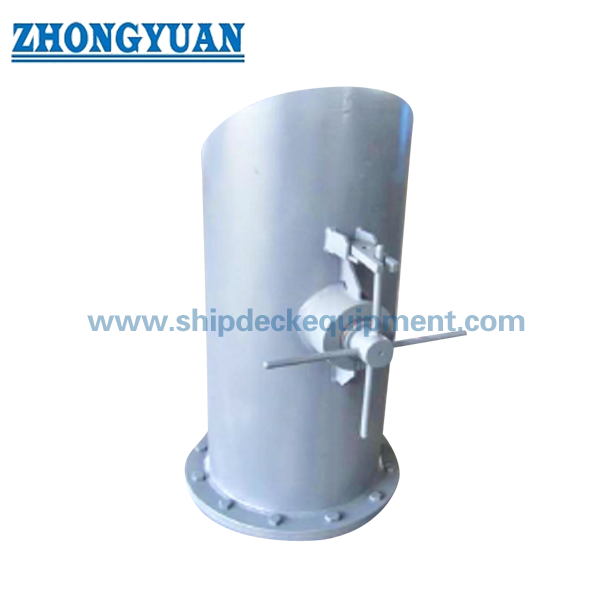

Disegni e foto

Domande frequenti

Q1: Qual è la differenza tra la versione stagna e quella non impermeabile?

A1: La versione a tenuta stagna viene utilizzata quando l'installazione richiede la sigillatura attorno al gavone della catena o al relativo confine stagno. La versione non stagna viene utilizzata dove non è richiesta alcuna funzione di tenuta. La pressione del test, la durata del test, i dettagli di sigillatura e i requisiti di testimone di classe devono essere confermati per i progetti a tenuta stagna.

Q2: Questo prodotto è uguale al fermo della catena del ponte?

A2: No. Un dispositivo di rilascio del cavo della catena dell'ancora DIN 81860 è un dispositivo di fissaggio/rilascio dell'estremità interna della catena dell'ancora. In coperta è normalmente predisposto un ferma catena per trattenere e guidare la catena durante le operazioni di ancoraggio. I due prodotti non devono essere mescolati nei disegni o nei preventivi.

Q3: Quali informazioni sono necessarie prima del preventivo?

A3: Confermare l'edizione standard, la versione impermeabile o non impermeabile, il diametro della catena, il grado della catena, il materiale, il trattamento superficiale, la quantità, i requisiti del certificato, i requisiti del test di tenuta stagna, il disegno di installazione, la destinazione della consegna e i tempi di consegna richiesti.
