50–120mm Morsetto per cavi a tenuta stagna tipo cane | Dispositivo di sgancio catena di ancoraggio per ormeggio navale
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Standard tecnico: | CB/T3143-2013 | Diametro nominale della catena: | da 50 mm a 120 mm |
|---|---|---|---|
| Materiali: | Acciaio C-Mn, acciaio inossidabile | Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxi, galvanizzato, lucidato, trattamento superficiale |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc. | ||
| Evidenziare: | Strumento di ormeggio delle navi,Stretta di cavi impermeabile per cani |
||
Descrizione di prodotto
50×120mm tenuta idraulica tipo cane Cable Clench

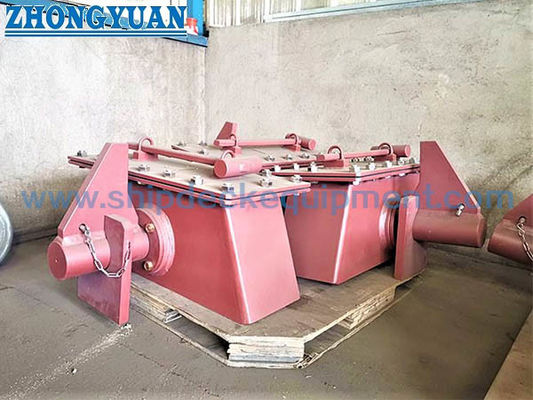

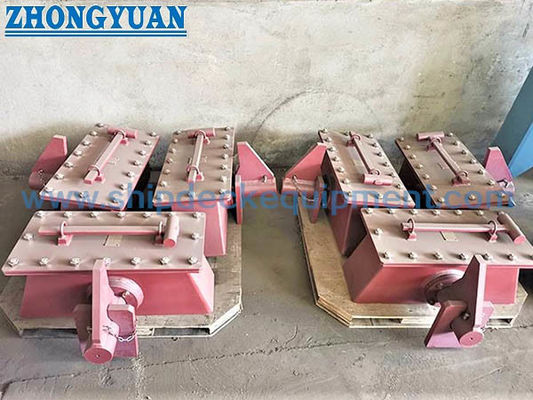

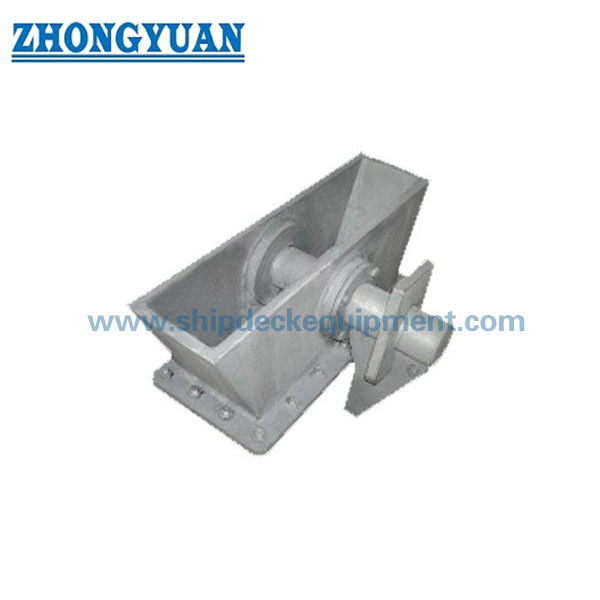

Visualizzazione del prodotto
CB/T 3143 La stretta idrografica del tipo cane è progettata come componente di sicurezza fondamentale per i sistemi di rilascio delle catene di ancoraggio.
È adatto alle catene di ancoraggio di grado 2 e 3 con diametri da 50 mm a 120 mm.
Equipaggiato con una struttura di sigillamento a anello O, garantisce l'integrità impermeabile della serratura della catena in condizioni di pressione testate.
Il dispositivo consente di tenere controllata e rilasciare in emergenza la catena di ancoraggio, proteggendo la sicurezza della nave in condizioni di sovraccarico.
Specificità rapide
- Diametro della catena: 50×120 mm → definisce la compatibilità con la catena di ancoraggio
- Grado della catena: grado 2 / grado 3 → Livello di resistenza applicabile
- Pressione impermeabile: 0,03 MPa / 5 min → Garantisce la tenuta della serratura della catena
- Meccanismo di rilascio: tipo cane + martello → Consente un rilascio rapido
- Logica della resistenza del perno: carico di rottura 15-30% → protezione contro il guasto controllata
- Sigillo: gomma O-ring → Assicura prestazioni impermeabili
- Lubrificazione: pin del canale del grasso → funzionamento regolare
- Materiale: acciaio C-Mn / acciaio inossidabile → Durabilità e resistenza
- Superficie: Sa2,5 + inchiostro → protezione da corrosione
Principali parametri tecnici
| Numero nominale - No, no, no, no. |
Cavo a catena diametro |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | Teorico peso kg |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
Guida alla selezione
Fase 1 Selezionare il diametro della catena → 50 120 mm in base alla catena di ancoraggio
Fase 2
Fase 3
Fase 4
Passo 5
Fase 6 Conferma della certificazione → Requisito della società di classe
Struttura
Corpo. Meccanismo di bloccaggio per cani. Sgombero di rilascio.
Attributi personalizzati
- Diametro della catena: 50×120 mm → Compatibilità
- Sigillo impermeabile: O-ring → impedire l'ingresso dell'acqua
- Rilascio: operazione martello → rilascio di emergenza rapido
- Forza dell'anello: 15-30% BL → Protezione di sicurezza
- Lubrificazione: scanalatura → Funzionamento regolare
- Materiale: acciaio C-Mn → resistenza strutturale
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Guida alla ricerca
Si prega di indicare il diametro della catena, il grado della catena, il requisito di impermeabilità e il requisito di certificazione di classe.
Come funziona
La catena è bloccata dal meccanismo del cane. In caso di emergenza, il perno può essere rilasciato con un martello, permettendo alla catena di scorrere in sicurezza. Il perno è progettato per rompersi sotto sovraccarico controllato,garantire la sicurezza delle navi.
Applicazioni
Scaffalatorio della catena dell'ancora. Sistema di emergenza di rilascio della catena. Sistema di sicurezza della nave.
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; testato impermeabile, progettazione di sicurezza di rilascio controllato, meccanismo di blocco affidabile.
Disegno e foto
Disegno GA. Disegno dell'installazione. Foto del prodotto.
Ordinazione
MOQ: 1 ∙ Consegna: 30 ∙ 60 giorni
Domande frequenti
Q1: Qual è la funzione della stretta del cavo tipo cane?
R: Tenga e rilasci la catena di ancoraggio in modo sicuro.
D2: Come funziona il perno di sicurezza?
R: Si rompe sotto il 15-30% del carico di rottura della catena per garantire il rilascio di emergenza.
D3: Perché una progettazione impermeabile?
R: Per mantenere la tenuta della serratura della catena e prevenire l'ingresso dell'acqua.
