Chiusura di cavi di tipo cane per la catena di ancoraggio Dia.50×120mm.

Morsetto per catena di ancoraggio tipo cane per diametro catena.50–120 mm | Dispositivo di sgancio per catena di ancoraggio marina

Panoramica del prodotto

Il morsetto per catena di ancoraggio tipo cane a tenuta stagna CB/T 3143 è progettato come componente di sicurezza critico per i sistemi di sgancio della catena di ancoraggio.

È adatto per catene di ancoraggio di Grado 2 e Grado 3 con diametri da 50 mm a 120 mm.

Dotato di una struttura di tenuta con O-ring, garantisce l'integrità a tenuta stagna del gavone dell'ancora in condizioni di pressione testate.

Il dispositivo consente la tenuta controllata e lo sgancio di emergenza della catena di ancoraggio, proteggendo la sicurezza dell'imbarcazione in condizioni di sovraccarico.

Specifiche rapide

• Diametro catena: 50–120 mm → Definisce la compatibilità con la catena di ancoraggio
• Grado catena: Grado 2 / Grado 3 → Livello di resistenza applicabile
• Pressione a tenuta stagna: 0,03 MPa / 5 min → Garantisce la tenuta del gavone dell'ancora
• Meccanismo di sgancio: Tipo cane + martello → Consente uno sgancio rapido
• Logica di resistenza del perno: 15–30% del carico di rottura → Protezione da guasto controllato
• Guarnizione: Gomma O-ring → Garantisce prestazioni a tenuta stagna
• Lubrificazione: Perno con canale per grasso → Funzionamento fluido
• Materiale: Acciaio C-Mn / acciaio inossidabile → Resistenza e durata
• Superficie: Sa2.5 + primer → Protezione dalla corrosione

Parametri tecnici principali

Guida alla selezione

Passo 1 – Selezionare il diametro della catena → 50–120 mm in base alla catena di ancoraggio

Passo 2 – Confermare il grado della catena → Grado 2 o Grado 3

Passo 3 – Confermare il requisito di tenuta stagna → Richiesto per la tenuta del gavone dell'ancora

Passo 4 – Confermare il requisito di sgancio → Necessario sgancio rapido di emergenza

Passo 5 – Confermare la logica di sicurezza del perno → Rottura controllata in caso di sovraccarico

Passo 6 – Confermare la certificazione → Requisito della società di classificazione

Struttura

Corpo | Meccanismo di blocco a cane | Perno di sgancio | Guarnizione O-ring | Perno di lubrificazione | Sistema di sgancio a martello

Attributi personalizzati

• Diametro catena: 50–120 mm → Compatibilità
• Guarnizione a tenuta stagna: O-ring → Impedisce l'ingresso di acqua
• Sgancio: Azionamento a martello → Sgancio rapido di emergenza
• Resistenza del perno: 15–30% BL → Protezione di sicurezza
• Lubrificazione: Scanalatura per grasso → Funzionamento fluido
• Materiale: Acciaio C-Mn → Resistenza strutturale
• Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore

Guida alla richiesta

Si prega di fornire il diametro della catena, il grado della catena, il requisito di tenuta stagna e il requisito di certificazione di classe.

Come funziona

La catena viene bloccata dal meccanismo a cane. In caso di emergenza, il perno può essere sganciato con un martello, consentendo alla catena di uscire in sicurezza. Il perno è progettato per rompersi sotto un sovraccarico controllato, garantendo la sicurezza dell'imbarcazione.

Applicazioni

Gavone dell'ancora | Sistema di sgancio rapido della catena di emergenza | Sistema di sicurezza della nave

Certificazioni e vantaggi

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; testato a tenuta stagna, design di sicurezza a sgancio controllato, meccanismo di blocco affidabile.

Disegni e foto

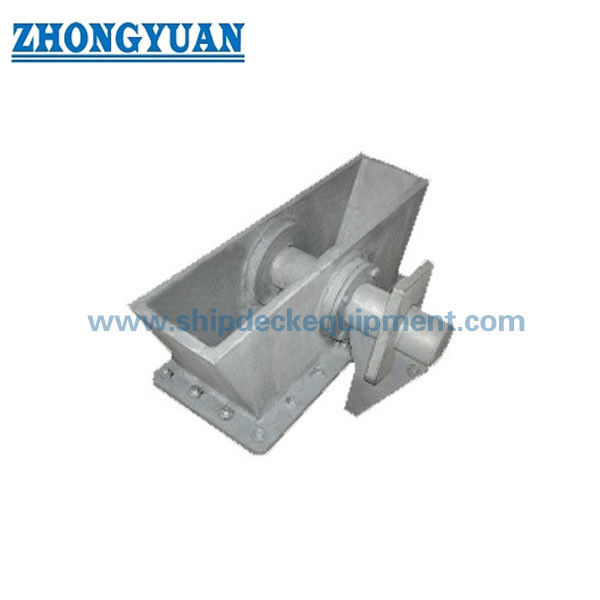

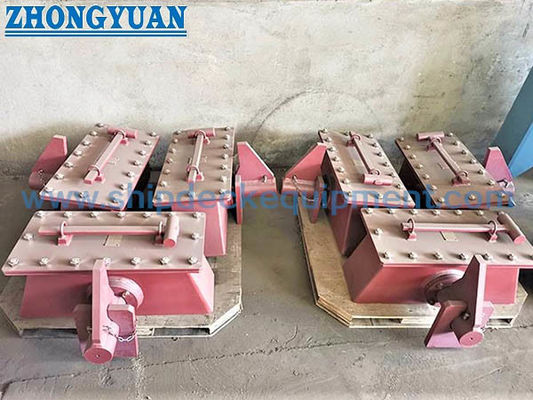

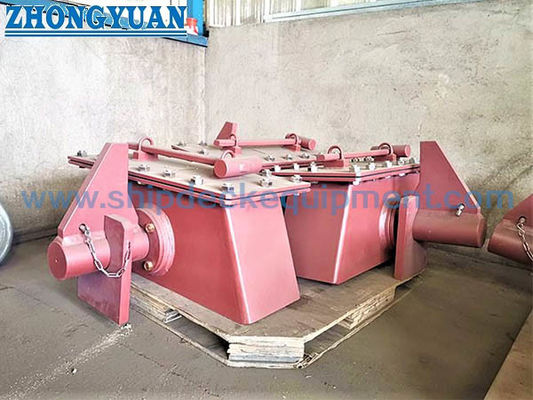

Disegno generale | Layout di installazione | Foto del prodotto

Ordinazione

MOQ: 1 | Consegna: 30–60 giorni

FAQ

D1: Qual è la funzione del morsetto per catena di tipo cane?

R: Tiene e sgancia la catena di ancoraggio in sicurezza.

D2: Come funziona il perno di sicurezza?

R: Si rompe al 15–30% del carico di rottura della catena per garantire lo sgancio di emergenza.

D3: Perché il design a tenuta stagna?

R: Per mantenere la tenuta del gavone dell'ancora e prevenire l'ingresso di acqua.
