28 ̊57 mm CB887 sistema di rilascio di catena di ancoraggio impermeabile per navi commerciali
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard tecnico: | CB*887 | Diametro nominale della catena: | 28 mm, 32 mm e 34 mm |
|---|---|---|---|
| Materiali: | Acciaio C-Mn, acciaio inossidabile | Pressione idraulica di prova: | 0.4MPA |
| Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxi, galvanizzato, lucidato, trattamento superficiale | Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc. |
| Evidenziare: | CB 887 Cavo Slenco Anchor Releaser |
||
Descrizione di prodotto

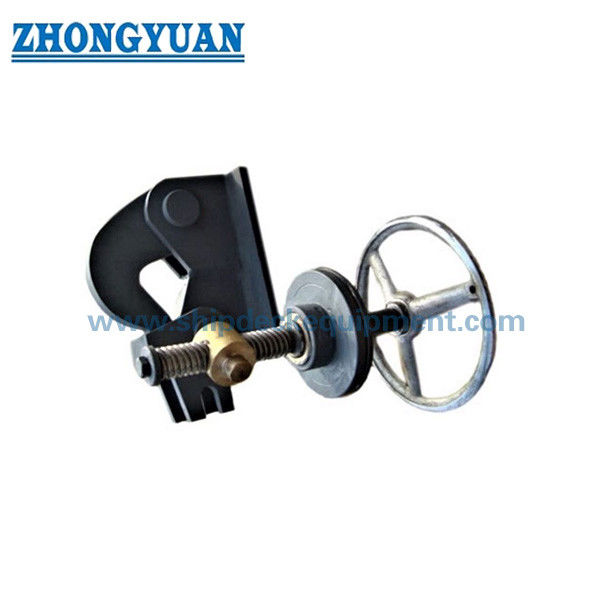

28 ̊57 mm CB887 sistema di rilascio di catena di ancoraggio impermeabile per navi commerciali
Visualizzazione del prodotto
Il CB887 Watertight Helix Screw Type Anchor Releaser è un componente di sicurezza marittima critico progettato per sistemi di ormeggio delle navi commerciali, che consente un rapido rilascio della catena di ancoraggio in condizioni di emergenza.L'apparecchiatura adotta un meccanismo di bloccaggio a vite combinato con una struttura di tenuta impermeabile, che garantisce una tenuta affidabile durante il funzionamento normale e un rilascio immediato se necessario.il rilasciatore è adatto per l'installazione in zone di catena o di ponte in cui l'integrità della tenuta è essenziale;È ampiamente utilizzato su navi da carico, petroliere e imbarcazioni per migliorare la sicurezza delle navi e la capacità di risposta alle emergenze.
Specificità rapide
- Standard: CB 887-1977
- Diametro della catena: 28 ∼57 mm ∼ Copre le dimensioni comuni delle navi commerciali
- Grado di catena: Grado 2 / Grado 3 Compatibile con catene di ancoraggio standard
- Pressione impermeabile: 0,4 MPa
- Materiale: acciaio C-Mn / acciaio inossidabile ️ resistenza e resistenza alla corrosione
- Tipo di filo: vite trapezoidale
- Trattamento superficiale: Sa2,5 + inchiostro epossidico / galvanizzazione
- Area di installazione: armadietto a catena / sistema montato sul ponte
- Personalizzazione: disponibile
Principali parametri tecnici
Diametro della catena mm | H | h | b | L | B | δ | D | d | Io... | Peso kg |
| 28 | 170 | 65 | 60 | 500 | 200 | 10 | Tr 24×5 | 18 | 45 | 22.73 |
| 31 | 180 | 70 | 70 | 510 | 210 | 10 | Tr 26×5 | 27.74 | ||
| 34 | 180 | 70 | 70 | 510 | 210 | 10 | 28.1 | |||
| 43 | 200 | 75 | 80 | 550 | 250 | 12 | 48.67 | |||
| 49 | 220 | 80 | 80 | 560 | 260 | 14 | Tr 32×6 | 63.63 | ||
| 53 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 | |||
| 57 | 235 | 90 | 90 | 575 | 275 | 14 | 79.47 |
Nota: le dimensioni tra parentesi sono valori di riferimento.
Guida alla selezione
Passo 1: conferma del diametro della catena (28 57 mm) determina le dimensioni del modello
Passo 2: conferma del grado della catena (G2 / G3)
Fase 3: Verificare il requisito di impermeabilità (0,4 MPa) condizione dell'installazione
Passo 4: selezione del materiale (acciaio al carbonio / acciaio inossidabile) grado di corrosione
Fase 5: Conferma della società di classificazione
Fase 6: conferma della posizione di installazione (coperchio / armadietto a catena)
Struttura
Corpo principale: alloggiamento in acciaio saldato ad alta resistenza strutturale
Meccanismo a vite a elica: fornisce un blocco sicuro e un rilascio controllato
Sistema di tenuta impermeabile: assicura resistenza alla pressione fino a 0,4 MPa
Dispositivo di ritenuta della catena: mantiene la catena di ancoraggio sotto carico normale
Meccanismo di rilascio: consente un rapido disimpegno in caso di emergenza
Attributi personalizzati
Diametro della catena: 28 ′57 mm ′ in base alle specifiche del recipiente
Grado di catena: G2 / G3
Materiale: acciaio al carbonio / acciaio inossidabile ambiente di corrosione
Rivestimento: Epossidica / Galvanizzata / Sistema personalizzato
Certificazione: CCS / ABS / DNV / LR / BV ecc.
Tipo di installazione: montato sul ponte / armadietto a catena
Pressione di progettazione: 0,4 MPa
Guida alla ricerca
Indicare:
• Diametro e grado della catena di ancoraggio
• Tipo di nave (carriera/cisterna)
• Società di classificazione necessaria
• Quantità
• Porto di consegna e Incoterms (FOB / CIF)
• Requisiti particolari (materiale / rivestimento / pressione)
Come funziona
La catena di ancoraggio è fissata all'interno del rilasciatore attraverso un meccanismo di blocco a vite a elica.In situazioni di emergenza, l'operatore attiva il sistema di rilascio, disattivando la vite e permettendo alla catena di ancoraggio di cadere immediatamente, consentendo una risposta rapida della nave.
Tipo di impianto
CB887 Watertight Anchor Releaser supporta due configurazioni di installazione standard per soddisfare i diversi requisiti di struttura del recipiente:
1. Installazione di paratie verticali
- Installato su una paratia verticale all'interno di un armadietto
- adatto a spazi chiusi che richiedono un'integrità impermeabile
- facile accesso per il funzionamento e la manutenzione
- Preferito per le navi con spazio limitato sul ponte
2Installazione sotto il ponte
- Installato sotto la struttura del ponte
- Risparmia spazio interno e semplifica la disposizione
- Adatti a sistemi di ancoraggio montati sul ponte
- Richiede un'adeguata progettazione della tenuta per mantenere le prestazioni di tenuta idrica
Il tipo di installazione deve essere confermato prima della quotazione, in quanto influisce sulla progettazione della struttura e sulla configurazione della tenuta.
Applicazioni
Navi commerciali, pescherecci da scarico, petroliere, navi di supporto offshore, sistemi di ormeggio di emergenza
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.
Progettazione impermeabile (0,4 MPa verificata); prestazioni affidabili di rilascio di emergenza; forte compatibilità con catene di ancoraggio standard; struttura robusta per l'ambiente marino; configurazione personalizzabile
Disegno e foto
Disegno generale e foto del prodotto
Ordinazione
Indicare il modello, il diametro della catena, il materiale, la certificazione, la quantità e le condizioni di consegna
Domande frequenti
D1: Questo rilasciatore di ancoraggio può soddisfare i requisiti della classe?
D2: Le prestazioni di tenuta all'acqua sono state testate?
Q3: Qual è la differenza tra le versioni impermeabili e non impermeabili? R: Il tipo impermeabile include struttura di tenuta e resistenza alla pressione, adatta per ambienti chiusi o sottomarini.
Q4: Può essere personalizzato per progetti specifici?
