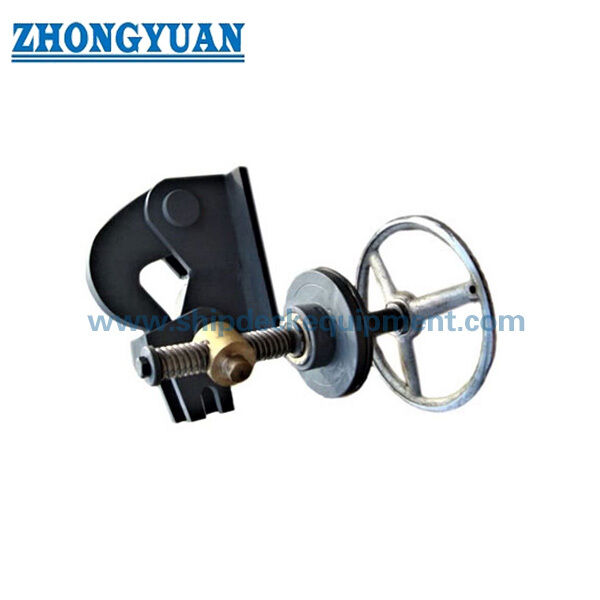

Rilasciatore di catena di ancoraggio a vite stagno per catena da 28, 32 e 34 mm | CB/Z 887-2007

Rilasciatore di catena di ancoraggio a vite a tenuta stagna per catene da 28, 32 e 34 mm | CB/Z 887-2007

Panoramica del prodotto

Il rilasciatore di catena di ancoraggio a vite a tenuta stagna CB/Z 887-2007 è un gruppo meccanico di fissaggio e rilascio controllato dell'estremità della catena. La configurazione a tenuta stagna utilizza un gancio di rilascio, alberi operativi, vite trapezoidale, cursore, parti di bloccaggio e un sistema di premistoppa imballato in modo che il meccanismo di rilascio possa essere azionato attraverso il confine di installazione mantenendo la funzione di tenuta specificata.

Questa pagina copre le configurazioni a tenuta stagna da 28 mm, 32 mm e 34 mm definite dalla norma CB/Z 887-2007. La selezione e la fabbricazione devono essere verificate rispetto al disegno standard applicabile, alla connessione effettiva dell'estremità della catena, all'interfaccia di installazione, alla direzione operativa, allo spazio disponibile e alla documentazione di progetto approvata. La configurazione non a tenuta stagna è un sistema separato e non è rappresentata dalla tabella dimensionale sottostante.

Specifiche rapide

• Tipo di prodotto: rilasciatore di catena di ancoraggio a vite a tenuta stagna → fissa l'estremità della catena in condizioni normali e fornisce una funzione di rilascio meccanico controllato.

• Norma: CB/Z 887-2007 → le dimensioni di fabbricazione, la tenuta stagna, l'ispezione e i requisiti di qualità in questa pagina si basano esclusivamente su questa norma.

• Catena di ancoraggio applicabile: 28 / 32 / 34 mm → dimensioni standard discrete; selezionare la dimensione esatta dal disegno approvato della catena e dell'installazione.

• Configurazione a tenuta stagna: premistoppa imballato attorno all'albero operativo → fornisce l'interfaccia di tenuta richiesta per il tipo a tenuta stagna.

• Requisito di tenuta stagna: gruppo premistoppa in grado di resistere a una pressione statica dell'acqua non inferiore a 0,4 MPa senza perdite.

• Meccanismo operativo: vite trapezoidale + cursore + gancio di rilascio → la rotazione manuale dell'albero produce lo sgancio controllato del gancio.

• Dimensioni filettatura standard: Tr 24×5-7 per catena da 28 mm; Tr 26×5-7 per catena da 32 / 34 mm → dimensioni chiave di lavorazione e controllo di assemblaggio.

• Massa di riferimento: 23 / 28 / 28 kg per configurazioni a tenuta stagna da 28 / 32 / 34 mm → utile per la movimentazione e l'imballaggio durante l'installazione.

Parametri tecnici principali

Configurazione a tenuta stagna CB/Z 887-2007. Le dimensioni sono in mm. I valori tra parentesi sono dimensioni di riferimento.

Guida alla selezione e alla richiesta

• Passaggio 1: Confermare la configurazione del rilasciatore di catena di ancoraggio a vite a tenuta stagna CB/Z 887-2007 e la dimensione richiesta della catena di ancoraggio da 28 / 32 / 34 mm.

• Passaggio 2: Confermare la connessione dell'estremità della catena, il confine di installazione, le dimensioni dell'interfaccia H / h / b / L / B, la direzione dell'albero e lo spazio operativo disponibile dal disegno approvato.

• Passaggio 3: Confermare il requisito del test di tenuta stagna, l'ambito della testimonianza del cliente / classe / terza parte e la documentazione di test richiesta.

• Passaggio 4: Confermare la distinta base dei materiali dei componenti, la tracciabilità dei materiali, le specifiche di imballaggio, il requisito di lubrificazione e il rivestimento protettivo.

• Passaggio 5: Fornire quantità, tipo di nave di applicazione, posizione di installazione, disegno o foto di riferimento, destinazione di consegna, tempo di consegna richiesto e requisiti di documentazione di approvazione.

Struttura

Corpo principale | Gancio di rilascio | Albero grande | Albero piccolo | Scatto di bloccaggio | Dado di compressione | Manicotto di compressione | Imballaggio | Corpo premistoppa | Boccola | Vite trapezoidale | Cursore

Requisiti di qualità di produzione e tecnici

• Controllo dimensionale: le dimensioni H, h, b, L, B, t, d e l, insieme alla filettatura trapezoidale specificata, devono seguire la configurazione CB/Z 887-2007 e il disegno di produzione controllato.

• Filettatura e parti scorrevoli: la vite trapezoidale, la filettatura di accoppiamento, il cursore e gli accoppiamenti dell'albero devono essere lavorati e assemblati in modo che il movimento sia fluido e privo di inceppamenti; bave e bordi taglienti dannosi devono essere rimossi.

• Assemblaggio a tenuta stagna: l'imballaggio, il manicotto di compressione, il dado di compressione e i componenti del premistoppa devono essere montati correttamente in modo che la configurazione a tenuta stagna soddisfi il requisito di tenuta specificato.

• Test di tenuta stagna: il gruppo premistoppa deve resistere a una pressione statica dell'acqua non inferiore a 0,4 MPa senza perdite. L'esecuzione del test e la testimonianza devono seguire l'ambito di ispezione approvato.

• Funzione operativa: il gancio di rilascio, gli alberi, la vite e il cursore devono funzionare attraverso la sequenza di bloccaggio e rilascio prevista senza bloccarsi. La marcatura della direzione di apertura / bloccaggio deve essere chiara dopo l'assemblaggio.

• Controllo dei materiali: i materiali dei componenti devono essere conformi alla distinta base dei materiali e agli standard dei materiali di riferimento specificati dalla norma CB/Z 887-2007. Le sostituzioni di materiali richiedono l'approvazione del progetto prima della produzione.

• Superficie e lubrificazione: le aree di contatto per attrito, filettatura e cuscinetti devono ricevere una lubrificazione adeguata; le superfici esposte devono ricevere il trattamento protettivo richiesto dalla norma e dal sistema di rivestimento di progetto approvato.

• Ispezione finale: verificare la documentazione dei materiali, le dimensioni principali, l'aspetto, le condizioni di assemblaggio, la flessibilità operativa, la tenuta stagna, la marcatura e la documentazione di consegna prima del rilascio.

Attributi personalizzati

• Norma: CB/Z 887-2007 → base di progettazione, produzione e accettazione per questa pagina.

• Configurazione: a vite a tenuta stagna → è incluso il sistema di premistoppa imballato; il tipo non a tenuta stagna è separato.

• Diametro catena: 28 / 32 / 34 mm → serie di dimensioni standard discrete mostrate in questa pagina.

• Tenuta stagna: ≥0,4 MPa di pressione statica dell'acqua, nessuna perdita → si applica al sistema di tenuta a tenuta stagna.

• Filettatura: Tr 24×5-7 o Tr 26×5-7 → selezionata in base alla dimensione della catena e alla configurazione standard.

• Materiali: Acciaio al carbonio, acciaio inossidabile e leghe di rame specifiche per componenti secondo CB/Z 887-2007 → i gradi finali parte per parte seguono la distinta base controllata.

• Funzionamento: Rilascio manuale vite-cursore → la direzione operativa, l'innesto del gancio e lo spazio disponibile devono corrispondere al disegno di installazione approvato.

• Ispezione: Controlli dimensionali, visivi, funzionali e di tenuta stagna → ambito di testimonianza e documentazione secondo i requisiti dell'ordine.

• Requisito del certificato: Disponibile secondo i requisiti del progetto → certificato del produttore, documenti dei materiali e ambito di ispezione di classe / terza parte da concordare prima della produzione.

Come funziona

L'estremità della catena di ancoraggio è collegata al gancio di rilascio → Le parti di bloccaggio e il meccanismo a vite trattengono il gancio → L'operatore ruota l'albero operativo nella direzione di rilascio marcata → La vite trapezoidale aziona il cursore → Il gancio di rilascio si sgancia in una sequenza controllata → L'assemblaggio viene ispezionato e resettato dopo l'operazione

Applicazioni

Sistemi di rilascio dell'estremità della catena di ancoraggio a tenuta stagna | Sistemi di ancoraggio per navi speciali | Installazioni controllate da disegno | Progetti di nuova costruzione | Progetti di riparazione e sostituzione specificati secondo CB/Z 887-2007

Certificazioni e vantaggi

Certificati e ispezioni di terze parti possono essere organizzati secondo i requisiti del progetto, l'ambito di ispezione concordato, la tracciabilità dei materiali e la procedura di approvazione. Non sono inclusi per impostazione predefinita.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

Disegno e foto

FAQ

D1: Quali dimensioni di catena sono coperte dalla configurazione a tenuta stagna in questa pagina?

R1: Le dimensioni standard mostrate qui sono 28 mm, 32 mm e 34 mm. Sono dimensioni discrete, quindi la selezione dovrebbe corrispondere alla catena effettiva e al disegno di installazione approvato piuttosto che trattare 28-34 mm come un intervallo continuo.

D2: Qual è il requisito chiave di accettazione per il tipo a tenuta stagna?

R2: Il sistema di tenuta del premistoppa deve resistere a una pressione statica dell'acqua non inferiore a 0,4 MPa senza perdite. Il piano di ispezione concordato dovrebbe definire i requisiti di testimonianza e documentazione.

D3: Quali informazioni sono richieste prima della produzione?

R3: Confermare la dimensione della catena, il disegno di installazione, la connessione dell'estremità della catena, le dimensioni del confine, la direzione dell'albero, lo spazio operativo, il requisito della documentazione dei materiali, il rivestimento, l'ambito dell'ispezione di tenuta stagna, la quantità e il requisito di consegna., pressione di prova e ambito di testimonianza, requisiti dei materiali / rivestimenti, quantità, destinazione e programma di consegna.
