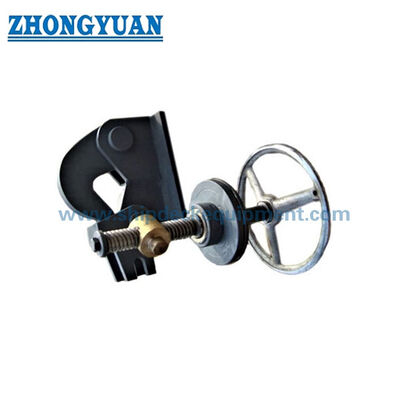

28 ̊57 mm CB887 sistema di rilascio di catena di ancoraggio impermeabile per navi commerciali

Rilascio catena di ancoraggio a vite a tenuta stagna | CB 887-1977 per sistemi sottomarini legacy

Panoramica del prodotto

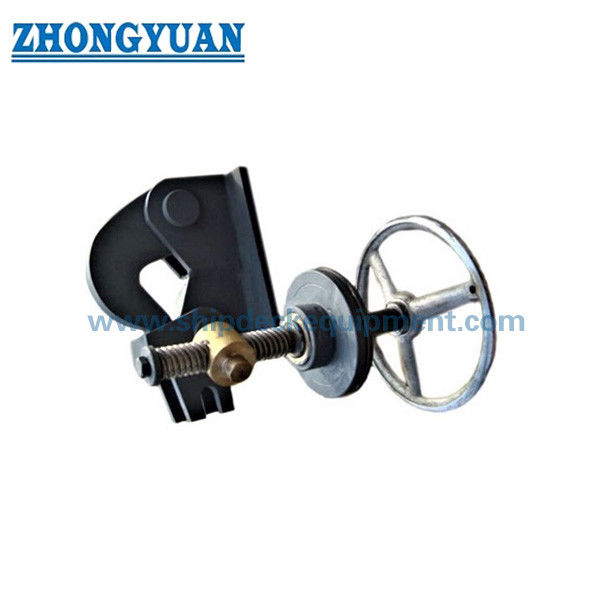

Il dispositivo di rilascio della catena di ancoraggio a vite a tenuta stagna CB 887-1977 è un gruppo di rilascio di emergenza meccanico previsto dallo standard originale per le disposizioni di ancoraggio sottomarino. Utilizza un albero rotante, una vite trapezoidale, un cursore, un gancio di rilascio, parti di bloccaggio e una struttura a premistoppa per mantenere la catena dell'ancora in condizioni normali e rilasciarla attraverso una sequenza operativa manuale controllata quando richiesto.

La serie di dimensioni legacy CB 887-1977 copre diametri di catena di ancoraggio da 28 a 57 mm. Dovrebbe essere trattato come un prodotto sostitutivo, riparativo o controllato dal disegno piuttosto che come un generale dispositivo di rilascio dell'ancora per navi commerciali. CB 887-2007 ha sostituito l'edizione del 1977, ha rivisto la serie delle dimensioni della catena, ha aggiunto un tipo non impermeabile e ha introdotto un requisito quantitativo di impermeabilità. Il disegno approvato della nave, l'interfaccia di installazione, la direzione operativa, l'ambito del test e i requisiti dell'autorità o della classe devono pertanto essere confermati prima del preventivo e della produzione.

Specifiche rapide

• Tipo di prodotto: Elica impermeabile / dispositivo di rilascio della catena dell'ancora a vite → ritenzione meccanica e rilascio di emergenza controllato attraverso un confine stagno.
• Base standard: configurazione legacy CB 887-1977 → l'ambito standard originale è limitato alle applicazioni sottomarine, non alle normali navi commerciali.
• Gamma di diametri della catena preesistente: 28 / 31 / 34 / 43 / 49 / 53 / 57 mm → selezionare in base al disegno di installazione approvato esistente e alla geometria di collegamento della catena.
• Nota sullo standard attuale: CB 887-2007 sostituisce l'edizione del 1977 → i nuovi progetti dovrebbero confermare se è richiesta l'attuale configurazione QS o QF da 28 / 32 / 34 mm.
• Riferimento per la tenuta all'acqua (CB 887-2007): test di tenuta del premistoppa a una pressione statica dell'acqua non inferiore a 0,4 MPa → si applica a una fornitura preesistente solo se inclusa nelle specifiche di test approvate.
• Meccanismo di funzionamento: albero rotante + vite trapezoidale + cursore + gancio di rilascio → controllare che il funzionamento manuale garantisca un movimento regolare e una chiara indicazione della direzione di apertura/blocco.
• Concetto di materiale: componenti misti di acciaio, acciaio inossidabile, ottone, boccola e baderna → i gradi dei materiali finali seguono la distinta base approvata, non una singola descrizione generica del materiale.
• Focus dell'ispezione: dimensioni, materiali, condizioni della superficie, qualità della saldatura ove applicabile, impermeabilità, flessibilità operativa, marcatura e documentazione di consegna.

Principali parametri tecnici

Guida alla selezione e alla richiesta

Passo 1: Confermare la revisione standard richiesta e la base di servizio: sostituzione/riparazione del vecchio CB 887-1977 o progetto attuale del CB 887-2007.

Passaggio 2: verificare il diametro della catena dell'ancora, la marcatura del modello originale, il collegamento dell'estremità della catena e il disegno dell'installazione o dell'imbarcazione esistente. Tieni presente che lo standard attuale ha modificato la dimensione precedente da 31 mm a 32 mm.

Fase 3: Confermare la configurazione a tenuta stagna o non a tenuta stagna, la pressione limite, la pressione di prova, il tempo di tenuta, l'accettazione delle perdite e i requisiti del testimone.

Fase 4: verificare l'interfaccia di installazione, la direzione dell'albero di azionamento, lo spazio operativo disponibile, la direzione di rilascio, la struttura circostante e l'accesso per ispezione e manutenzione.

Passo 5: Confermare l'elenco dei materiali approvati, il tipo di imballaggio, i punti di lubrificazione, il sistema di rivestimento, la tracciabilità dei materiali, la documentazione del produttore e qualsiasi ambito di ispezione di classe o autorità.

Passaggio 6: fornire quantità, tipo di recipiente di applicazione, foto sostitutive, disegno o dimensioni originali, destinazione di consegna e tempi di consegna richiesti.

Struttura

Corpo principale | Gancio di rilascio | Albero grande | Piccolo albero | Chiusura a scatto | Dado di compressione | Manicotto di compressione | Imballaggio | Corpo premistoppa | Bush | Vite trapezoidale | Dispositivo di scorrimento

Impermeabilità, meccanismo e vantaggi di qualità

• La disposizione del premistoppa fornisce un'interfaccia di tenuta definita attorno all'albero operativo quando viene specificata una configurazione a tenuta stagna.
• La vite trapezoidale converte la rotazione dell'albero in un movimento controllato del cursore, consentendo il disimpegno del gancio di rilascio attraverso una sequenza operativa meccanica deliberata.
• Il fermo di bloccaggio e la direzione di apertura/blocco contrassegnata aiutano a ridurre il funzionamento involontario; la disposizione definitiva di bloccaggio e funzionamento deve corrispondere al disegno approvato.
• I materiali funzionali devono essere selezionati in base al tipo di componente: resistenza strutturale del corpo e del gancio, resistenza alla corrosione e all'usura per gli alberi, materiali idonei per cuscinetti/filettature per boccole e parti a vite e imballaggio approvato per il premistoppa.
• L'ispezione dovrebbe riguardare la documentazione del materiale, le dimensioni, i difetti superficiali, la qualità della saldatura ove applicabile, la lubrificazione, la marcatura, la rotazione regolare, le prove di tenuta e i registri di imballaggio/consegna secondo l'ambito concordato.
• Per il lavoro di sostituzione di legacy, l'intercambiabilità dimensionale e l'accesso operativo sono più importanti della compatibilità generica del catalogo; il disegno di installazione originale dovrebbe controllare la produzione.

Attributi personalizzati

• Standard: CB 887-1977 → rilascio di ancoraggio a vite a tenuta stagna per applicazioni sottomarine.
• Stato del servizio: Legacy/base di sostituzione → gli attuali progetti di nuova costruzione dovrebbero rivedere CB 887-2007 o un altro standard applicabile.
• Diametro catena: serie legacy 28-57 mm → confermare l'esatta dimensione originale e la geometria dell'estremità della catena.
• Impermeabilità: riferimento allo standard attuale di pressione statica dell'acqua di 0,4 MPa → ambito del test preesistente, tempo di mantenimento e accettazione da dichiarare nell'ordine.
• Meccanismo: Vite trapezoidale e cursore → sblocco manuale controllato tramite rotazione dell'albero.
• Interfaccia di installazione: da confermare → fornire GA approvato, dettagli del confine, direzione operativa e spazio disponibile.
• Materiali: assemblaggio multi-materiale → le qualità e le sostituzioni dei componenti richiedono la conferma della distinta base approvata.
• Trattamento superficiale: superfici di attrito lubrificate + rivestimento protettivo specificato → il rivestimento finale segue il sistema di progetto approvato.
• Requisiti del certificato: in base al contratto → certificato del produttore, documenti materiali, rapporto di prova, testimone di classe o approvazione dell'autorità da confermare prima del preventivo.

Come funziona

La catena di ancoraggio è collegata al gancio di rilascio → Le parti di bloccaggio e il meccanismo a vite mantengono il gancio in condizioni normali → L'operatore gira l'albero/volantino nella direzione di rilascio contrassegnata → La vite trapezoidale guida il cursore e disinnesta il gancio → La catena di ancoraggio viene rilasciata secondo la procedura operativa approvata → Il gruppo viene ispezionato, sottoposto a manutenzione e ripristinato dopo l'uso

Applicazioni

Sistemi di ancoraggio sottomarini legacy | Progetti di riparazione e sostituzione | Disposizioni di rilascio della catena dell'ancora stagna con comando a trazione | Gruppi di ricambio corrispondenti alle installazioni originali CB 887-1977

Certificazioni e vantaggi

I certificati e le ispezioni di terze parti possono essere organizzati in base al contratto, all'ambito di ispezione approvato, ai requisiti di tracciabilità dei materiali e alla procedura di accettazione della classe o dell'autorità. Non sono inclusi per impostazione predefinita.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova dei produttori. Disponibile su richiesta e soggetto ai requisiti del progetto e all'approvazione della classe/autorità.

Disegni e foto

Domande frequenti

D1: CB 887-1977 è adatto per navi portarinfuse, navi cisterna o altre normali navi commerciali?

A1: Non rientra nell'ambito dichiarato dello standard. CB 887-1977 era destinato solo ad applicazioni sottomarine. Un progetto di nave commerciale dovrebbe utilizzare la disposizione approvata dal progettista dell'imbarcazione e confermare uno standard adeguato, come CB/T 4219-2013 per alcuni dispositivi di rilascio dell'ancora semplici di piccole e medie imbarcazioni o CB/T 3143-2013 per dispositivi di rilascio della catena di tipo dog più grandi, ove applicabile.

D2: Cosa è cambiato nella CB 887-2007 rispetto alla CB 887-1977?

R2: L'edizione del 2007 ha sostituito il vecchio standard, ha aggiunto un tipo non impermeabile, ha rimosso le dimensioni legacy 43/49/53/57 mm, ha modificato 31 mm in 32 mm e ha aggiunto un requisito quantitativo di impermeabilità e un metodo di prova. La revisione corretta dovrà essere concordata prima del preventivo.

Q3: Quali informazioni sono essenziali per un preventivo di sostituzione?

A3: Fornire il modello originale o la targhetta, il diametro della catena, il disegno approvato, le foto del lato operativo e di installazione, i requisiti di tenuta stagna, la pressione di prova e l'ambito del testimone, i requisiti di materiale/rivestimento, la quantità, la destinazione e il programma di consegna.
