Panoramica del prodotto

Il rilasciatore per catena di ancoraggio a vite CB 289-81, noto anche come passacavo o rilasciatore per catena di ancoraggio, viene utilizzato per fissare l'estremità della catena di ancoraggio e consentirne il rilascio controllato quando necessario. Può essere installato sul ponte della nave, su una paratia o al confine del gavone della catena di ancoraggio in base al progetto della nave, allo spazio di installazione, ai requisiti di tenuta stagna e alla disposizione operativa.

Questo passacavo azionato a vite copre intervalli di diametro nominale della catena da 25 mm a 122 mm in base alla tabella dei parametri fornita ed è indicato per catene di ancoraggio di Grado 2 e Grado 3. Per cantieri navali, cantieri di riparazione, armatori e acquirenti di ingegneria, i principali punti di conferma sono la dimensione della catena, il grado della catena di ancoraggio, la posizione di montaggio, il test di tenuta stagna, lo spazio operativo, il materiale, la protezione superficiale, l'ambito del certificato e se il disegno del progetto richiede il CB 289-81 o un'altra revisione confermata.

Specifiche rapide

• Tipo di prodotto: Rilasciatore per catena di ancoraggio a vite / passacavo → fissa l'estremità della catena di ancoraggio e supporta il rilascio controllato secondo la procedura della nave.
• Standard tecnico: CB 289-81 come fornito → la revisione esatta dello standard dovrebbe essere confermata se il documento di progetto fa riferimento anche al CB* 289-91.
• Intervallo di diametro nominale della catena: da 25 mm a 122 mm → copre diverse dimensioni di catene di ancoraggio per piccole imbarcazioni, rimorchiatori, imbarcazioni da lavoro, imbarcazioni fluviali e altri tipi di navi quando il disegno della nave corrisponde.
• Grado di catena applicabile: Catene di ancoraggio di Grado 2 e Grado 3 → il grado della catena e le dimensioni dell'estremità dovrebbero essere controllati prima della selezione.
• Posizione di installazione: ponte della nave, paratia o confine del gavone della catena di ancoraggio → la struttura di montaggio, lo spazio operativo e il confine stagno dovrebbero essere confermati dal disegno.
• Funzionamento: meccanismo azionato a vite → progettato per un funzionamento rotativo pratico e un'azione di rilascio/fissaggio affidabile se installato e mantenuto correttamente.
• Requisito di tenuta stagna: è specificato il test di tenuta stagna → il metodo di test, la pressione, la durata e i criteri di accettazione dovrebbero seguire i requisiti del progetto o della classe.
• Materiale e finitura: acciaio C-Mn o acciaio inossidabile, con sabbiatura Sa 2.5 + primer da officina epossidico, zincatura o trattamento superficiale personalizzato disponibile su ordinazione.

Parametri tecnici principali

Dimensioni di selezione della pagina web principale per il rilasciatore per catena di ancoraggio a vite CB 289-81. Le dimensioni sono in mm se non diversamente specificato. La tabella completa delle dimensioni fornite è conservata nella sezione Riferimenti di ingegneria.

Guida alla selezione e all'indagine

Passo 1: Confermare il nome del prodotto e il riferimento standard: rilasciatore per catena di ancoraggio a vite / passacavo, CB 289-81 o la revisione esatta specificata dal progetto.

Passo 2: Confermare l'intervallo del diametro nominale della catena di ancoraggio, il grado della catena e la disposizione dell'estremità / estremità amara secondo le specifiche della catena di ancoraggio della nave.

Passo 3: Confermare la posizione di installazione: ponte, paratia o confine del gavone della catena, incluso lo spazio disponibile, la direzione operativa, la posizione di apertura e il confine stagno.

Passo 4: Confermare il requisito del materiale: acciaio C-Mn, acciaio inossidabile o altro grado di acciaio specificato, insieme a qualsiasi requisito di certificato del materiale.

Passo 5: Confermare il trattamento superficiale e la protezione anticorrosione: sabbiatura Sa 2.5 + primer da officina epossidico, finitura zincata, sistema di verniciatura finale o trattamento superficiale personalizzato.

Passo 6: Confermare l'ispezione e l'ambito del certificato prima del preventivo: test di tenuta stagna, certificato del produttore, certificato del materiale, ispezione di classe o ispezione a vista se richiesto.

Passo 7: Fornire quantità, tipo di nave, disegno di installazione o foto di riferimento, destinazione di consegna, tempo di consegna richiesto e qualsiasi requisito della società di classificazione.

Struttura

Corpo azionato a vite | Interfaccia di bloccaggio dell'estremità della catena di ancoraggio | Collegamento operativo manuale / remoto in base alla disposizione della nave | Interfaccia di montaggio su ponte o paratia | Dispositivo di tenuta stagna | Superficie di ispezione e rivestimento | Esecuzione opzionale in acciaio inossidabile

Vantaggi di progettazione, installazione e qualità

• La struttura azionata a vite supporta il fissaggio e il rilascio meccanico graduale dell'estremità della catena di ancoraggio, utile dove è richiesto un sistema semplice, robusto e di facile manutenzione.
• L'installazione può essere disposta su ponti o paratie quando supportata dal disegno della nave; i dettagli di montaggio, il rinforzo e il confine stagno dovrebbero essere verificati dal cantiere navale o dall'ufficio di progettazione.
• La gamma di dimensioni fornita da 25 mm a 122 mm di diametro della catena consente di selezionare il passacavo per diverse dimensioni di navi, tra cui piccole imbarcazioni, rimorchiatori, imbarcazioni da lavoro, navi di servizio e imbarcazioni fluviali quando le specifiche della catena corrispondono.
• Il test di tenuta stagna è elencato nelle specifiche fornite, rendendo il design della guarnizione e l'interfaccia di installazione importanti punti di acquisto e ispezione.
• Le opzioni di acciaio C-Mn e acciaio inossidabile consentono all'acquirente di adattarsi all'ambiente di corrosione, alle aspettative di manutenzione, al sistema di verniciatura della nave e al budget del progetto.
• Le aree di contatto rotanti e a vite dovrebbero essere controllate per un funzionamento regolare dopo la fabbricazione, il trattamento superficiale e l'assemblaggio finale per evitare uno sforzo operativo eccessivo.
• Il trattamento superficiale può essere organizzato come sabbiatura Sa 2.5 con primer da officina epossidico, zincatura o rivestimento personalizzato secondo le specifiche di rivestimento del progetto.

Attributi personalizzati

• Standard: CB 289-81 come fornito → utilizzare questo riferimento quando il cantiere navale o le specifiche dell'armatore richiedono questo rilasciatore per catena di ancoraggio a vite.
• Nome del prodotto: Rilasciatore per catena di ancoraggio a vite / passacavo → utilizzato per fissare e rilasciare l'estremità della catena di ancoraggio, non per sollevamento.
• Diametro nominale catena: 25–122 mm → selezionare in base al diametro effettivo della catena di ancoraggio e al disegno del progetto.
• Grado catena di ancoraggio: Grado 2 / Grado 3 → il grado della catena e le dimensioni dell'estremità dovrebbero essere confermati prima della produzione.
• Installazione: ponte / paratia / confine gavone catena → l'interfaccia di installazione e l'area stagno dovrebbero seguire il disegno di allestimento della nave.
• Funzionamento: rilascio meccanico azionato a vite → la maniglia operativa, l'asta o la disposizione operativa remota dovrebbero essere confermate secondo il progetto della nave.
• Funzione stagno: test richiesto secondo le specifiche fornite → metodo di test e criteri di accettazione da confermare in base ai requisiti del progetto.
• Materiale: acciaio C-Mn o acciaio inossidabile → il grado esatto e l'ambito del certificato dovrebbero essere confermati prima dell'ordine.
• Trattamento superficiale: sabbiatura Sa 2.5 + primer da officina epossidico, zincato o personalizzato → la finitura finale segue i requisiti di protezione anticorrosione del progetto.
• Requisito certificato: disponibile secondo i requisiti del progetto → l'approvazione di classe, l'ispezione a vista e il livello del certificato dovrebbero essere confermati prima del preventivo.

Come funziona

L'estremità della catena di ancoraggio è fissata dal passacavo → il meccanismo a vite mantiene il collegamento sicuro durante il normale servizio → l'operatore ruota la vite / il dispositivo di controllo dalla posizione designata quando è necessario il rilascio → l'estremità viene rilasciata secondo la procedura della nave → la funzione stagno viene verificata secondo i requisiti di test del progetto

Applicazioni

Piccole imbarcazioni | Rimorchiatori | Imbarcazioni da lavoro | Navi di servizio | Motovedette | Navi governative | Imbarcazioni fluviali | Gavoni catena di ancoraggio | Posizioni di fissaggio dell'estremità della catena di ancoraggio sul ponte | Posizioni di fissaggio dell'estremità della catena di ancoraggio sulle paratie | Nuove costruzioni e progetti di riparazione

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali, ai requisiti di test di tenuta stagna e alle procedure di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

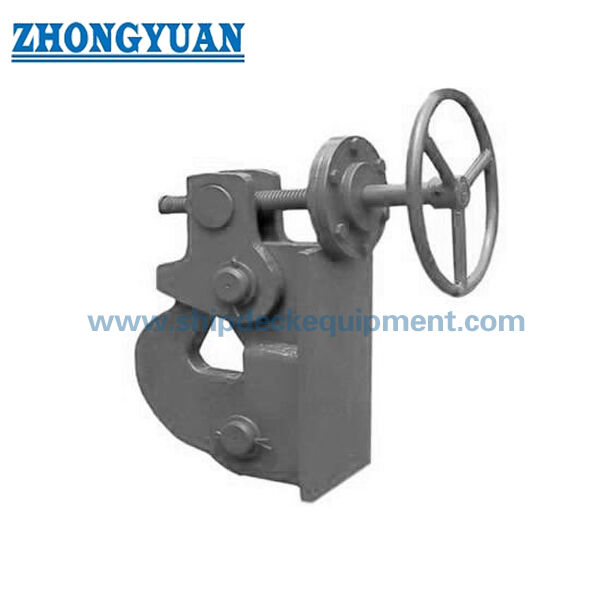

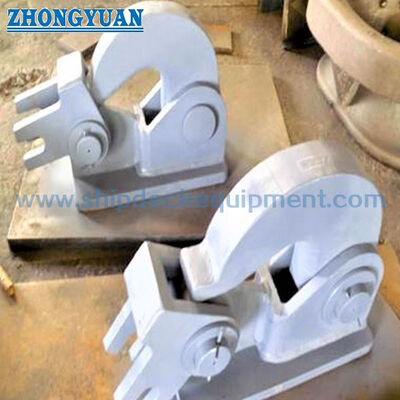

Disegno e foto

FAQ

D1: Come dovrebbe essere selezionato il corretto rilasciatore per catena di ancoraggio a vite CB 289-81?

R1: Selezionare il modello in base al diametro nominale della catena di ancoraggio, al grado della catena, alla disposizione dell'estremità, alla posizione di installazione, allo spazio operativo e al disegno della nave. La tabella fornita copre intervalli di diametro della catena da 25 mm a 122 mm.

D2: Questo passacavo può essere installato sia sul ponte che sulle paratie?

R2: Può essere installato su ponti o paratie quando il progetto della nave supporta l'interfaccia di montaggio e il confine stagno. Il cantiere navale o l'ufficio di progettazione dovrebbe confermare il rinforzo, la posizione dell'apertura, la direzione operativa e i requisiti di ispezione.

D3: I certificati di classe vengono forniti automaticamente con ogni ordine?

R3: No. I certificati relativi alla classe, l'ispezione a vista, la tracciabilità dei materiali e la documentazione dei test di tenuta stagna dovrebbero essere confermati prima del preventivo e organizzati in base ai requisiti del progetto e alle procedure di approvazione della classe.
