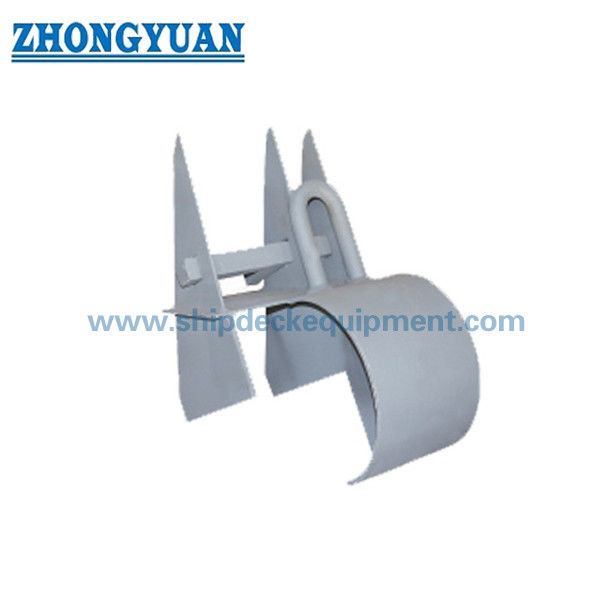

17–37 mm Rilasciatore per Catena di Ancoraggio per Imbarcazioni Fluviali e Piccole | Tipo Semplice, CB 531-66 | Morsetto per Cavo

17–37 mm Rilasciacatena per Navi Fluviali e Piccole Imbarcazioni | Tipo Semplice, CB 531-66 | Grillo per Catena

Panoramica del Prodotto

Il rilasciacatena semplice CB 531-66 è un dispositivo compatto per il rilascio del grillo della catena di ancoraggio utilizzato nell'apparato di catena di ancoraggio di navi fluviali, piccole navi, imbarcazioni da lavoro e simili applicazioni marine di piccole dimensioni. Viene selezionato in base al diametro nominale della catena di ancoraggio ed è destinato a trattenere la catena di ancoraggio di dimensioni corrispondenti nella disposizione normale e a consentire il rilascio della catena quando il dispositivo di rilascio viene azionato.

Questo tipo semplice è adatto dove l'imbarcazione richiede un raccordo di rilascio della catena di ancoraggio semplice con facile installazione, funzionamento semplice e una gamma di dimensioni da 17 mm a 37 mm di diametro nominale della catena. Il materiale, il trattamento superficiale, l'interfaccia di installazione, l'ambito del certificato e qualsiasi dettaglio personalizzato devono essere confermati secondo il disegno dell'imbarcazione e i requisiti del progetto.

Specifiche Rapide

• Tipo di prodotto: Rilasciacatena semplice / rilascio grillo catena → raccordo compatto per il rilascio della catena di ancoraggio per disposizioni di ancoraggio di piccole imbarcazioni.
• Standard: CB 531-66 → riferimento per la selezione del modello, la gamma di diametri nominali della catena e le dimensioni principali.
• Diametro nominale della catena: 17–37 mm → copre quattro gruppi di dimensioni fornite per catene di ancoraggio di piccole imbarcazioni e navi fluviali.
• Grado di catena applicabile: Catene di ancoraggio di Grado 2 e Grado 3 → confermare il grado effettivo della catena e il certificato prima dell'ordine.
• Opzioni di materiale: Acciaio C-Mn o acciaio inossidabile → selezionare in base all'ambiente di corrosione, alle specifiche dell'imbarcazione e al budget.
• Trattamento superficiale: Sabbiatura Sa 2.5 + un singolo strato di primer epossidico da officina, zincato o finitura personalizzata → il rivestimento deve corrispondere ai requisiti di manutenzione e protezione dalla corrosione dell'imbarcazione.
• Peso approssimativo: 8,93–36,88 kg → utile per preventivi, movimentazione, imballaggio e stima del trasporto.
• Focus applicativo: navi fluviali e piccole imbarcazioni → installazione e funzionamento semplici sono i principali vantaggi di selezione.

Parametri Tecnici Principali

Guida alla Selezione e all'Indagine

Passo 1: Confermare il rilasciacatena semplice CB 531-66 e selezionare il gruppo di dimensioni in base al diametro nominale della catena: 17–19, 22–25, 28–31 o 34–37 mm.

Passo 2: Confermare il grado della catena di ancoraggio, normalmente Grado 2 o Grado 3 secondo le specifiche fornite, e fornire il disegno della catena o il certificato, se disponibile.

Passo 3: Confermare il tipo di imbarcazione e la posizione di applicazione, in particolare per navi fluviali, piccole navi, imbarcazioni da lavoro, chiatte o progetti di sostituzione per riparazioni.

Passo 4: Confermare i requisiti del materiale: acciaio C-Mn, acciaio inossidabile o materiale speciale da confermare secondo le specifiche del progetto.

Passo 5: Confermare il trattamento superficiale: sabbiatura Sa 2.5 + primer epossidico da officina, finitura zincata o rivestimento personalizzato secondo i requisiti di protezione dalla corrosione dell'imbarcazione.

Passo 6: Confermare l'ambito del certificato, la quantità, la destinazione di consegna, il tempo di consegna richiesto, il disegno di installazione e la foto del prodotto se l'ordine è per sostituzione.

Struttura

Corpo di alloggiamento catena | Superficie di contatto catena | Meccanismo di rilascio semplice | Base / interfaccia di montaggio da confermare | Disposizione operativa da confermare | Finitura verniciata, zincata o in acciaio inossidabile

Vantaggi di Rilascio e Installazione della Catena di Ancoraggio

• La configurazione semplice è adatta per navi fluviali e piccole imbarcazioni dove sono importanti la disposizione compatta, la facilità d'uso e l'installazione semplice.
• Quattro gruppi di diametro nominale della catena da 17 mm a 37 mm rendono il prodotto conveniente per la nuova costruzione di piccole imbarcazioni e per ordini di sostituzione.
• L'area di contatto della catena deve essere rifinita in modo liscio per ridurre il contatto locale acuto con gli anelli della catena di ancoraggio durante la tenuta e il rilascio.
• L'acciaio C-Mn è adatto per applicazioni di attrezzature marine comuni, mentre l'acciaio inossidabile può essere discusso quando è richiesta una maggiore resistenza alla corrosione o una specifica esigenza dell'imbarcazione.
• La sabbiatura Sa 2.5 con primer epossidico da officina è adatta come preparazione di base per la protezione dalla corrosione; il trattamento superficiale zincato o personalizzato può essere selezionato in base ai requisiti del progetto.
• L'ambito del certificato e dell'ispezione deve essere confermato prima della produzione, poiché l'ispezione di classe, la tracciabilità del materiale e l'ispezione a vista dipendono dall'imbarcazione e dai requisiti dell'ordine.

Attributi Personalizzati

• Standard: CB 531-66 → utilizzare quando il disegno dell'imbarcazione o le specifiche del cantiere navale richiedono questo standard di rilasciacatena semplice.
• Tipo di prodotto: Rilasciacatena semplice → dispositivo compatto per il rilascio del grillo della catena per disposizioni di catena di ancoraggio.
• Diametro nominale della catena: 17–37 mm → selezionare la riga corretta in base al diametro effettivo della catena di ancoraggio.
• Grado di catena applicabile: Grado 2 / Grado 3 → confermare il certificato della catena e i requisiti del progetto corrispondenti prima dell'ordine.
• Materiale: Acciaio C-Mn / acciaio inossidabile → il grado finale del materiale deve essere confermato secondo le specifiche dell'ordine.
• Trattamento superficiale: Sabbiatura Sa 2.5 + primer epossidico da officina / zincato / personalizzato → il rivestimento finale segue i requisiti del progetto o dell'imbarcazione.
• Imbarcazione di Applicazione: Navi fluviali e piccole imbarcazioni → adatto per disposizioni di catena di ancoraggio compatte e per esigenze di sostituzione per riparazioni.
• Installazione: Disposizione di installazione semplice → i dettagli esatti di montaggio, bullonatura, saldatura e struttura circostante devono essere confermati dal disegno.
• Requisito Certificato: Disponibile secondo i requisiti del progetto → il certificato di classe e l'ambito di ispezione devono essere confermati prima del preventivo.

Come Funziona

La catena di ancoraggio viene condotta al rilasciacatena → La catena viene posizionata nella sede del grillo / rilascio → La dimensione della catena selezionata viene trattenuta nella disposizione normale → L'equipaggio aziona il dispositivo di rilascio semplice quando è richiesto il rilascio della catena → La corretta dimensione della catena, l'installazione, l'ispezione e la procedura operativa supportano un uso sicuro

Applicazioni

Navi fluviali | Piccole navi | Imbarcazioni da lavoro | Chiatte | Imbarcazioni di servizio | Disposizioni di catena di ancoraggio | Progetti di nuova costruzione | Progetti di riparazione e sostituzione

Certificazioni e Vantaggi

I certificati possono essere organizzati secondo i requisiti del progetto, l'ambito di ispezione, la tracciabilità del materiale e la procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

Disegni e Foto

FAQ

D1: Come si dovrebbe selezionare la dimensione corretta del rilasciacatena semplice CB 531-66?

R1: Selezionare la dimensione in base al diametro nominale della catena di ancoraggio. La tabella fornita copre i gruppi di diametro catena 17–19, 22–25, 28–31 e 34–37 mm. Prima dell'ordine è necessario verificare anche il disegno dell'imbarcazione e il grado effettivo della catena.

D2: Questo prodotto è adatto per navi fluviali e piccole imbarcazioni?

R2: Sì. Sulla base del focus del prodotto fornito, questo tipo semplice è principalmente adatto per navi fluviali, piccole imbarcazioni, imbarcazioni da lavoro, chiatte e disposizioni di catena di ancoraggio compatte simili. Per imbarcazioni più grandi o requisiti di carico speciali, la disposizione deve essere verificata rispetto al disegno dell'imbarcazione e ai requisiti di classe.

D3: Quali informazioni sono necessarie prima del preventivo?

R3: Si prega di confermare lo standard, il diametro nominale della catena, il grado della catena, il materiale, il trattamento superficiale, la quantità, il requisito del certificato, il disegno di installazione o la foto di sostituzione, la destinazione di consegna e il tempo di consegna richiesto.
