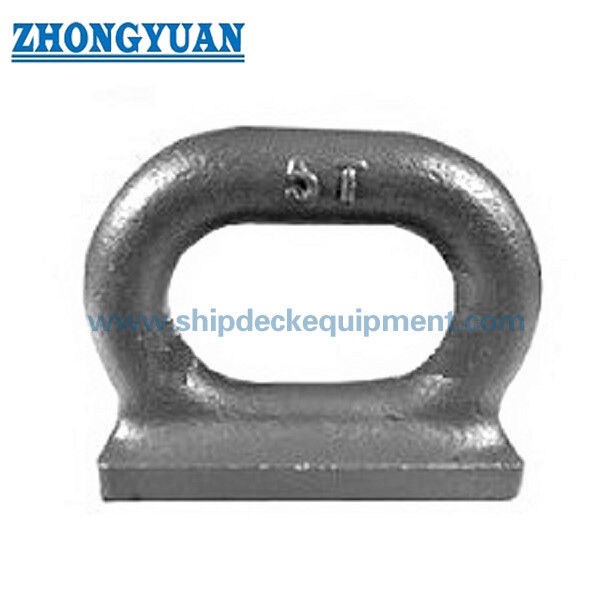

Il tipo acciaio da forgiare di JIS la F 3410 di F ha saldato la nave ovale di Eyeplate che attracca l'attrezzatura
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Norma: | JIS F3410-1999 | Dimensioni nominali: | 3-15 mm |
|---|---|---|---|
| Tipo: | Tipo F | Carico ammissibile: | 29,7 a 147KN |
| Materiale: | Acciaio dolce, pezzo fucinato d'acciaio di C-mn di acciaio inossidabile | Trattamento di superficie: | sabbiatura fino a S2,5 + uno strato di shop primer epossidico |
| Certificati di classificazione: | CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, ecc. | ||
| Evidenziare: | Fabbricazione di occhiali ovali saldatissimi in acciaio,JIS F 3410 Occhiale ovale saldato |
||
Descrizione di prodotto
Il tipo acciaio da forgiare di JIS la F 3410 di F ha saldato la nave ovale di Eyeplate che attracca l'attrezzatura
Descrizione:
Come piatto dell'occhio per le navi che possono essere utilizzate quando strutture della riparazione quali i terminali della corda, i dispositivi d'ancoraggio, le pulegge, ecc.
Caratteristica tecnica principale:
1.Standard: JIS F3410-1999,
dimensioni 2.Nominal: 3-15mm
3.Type: Tipo F,
carico 4.Permissible: 29,7 a 147KN
5.Material: Acciaio dolce, pezzo fucinato d'acciaio di C-mn di acciaio inossidabile;
la superficie 6.The del eyeplate finito è esente dalle crepe visibili e dallo sfaldamento.
trattamento 7.Surface: sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio;
8. Certificati di classificazione: CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, ecc.
Parametro tecnico principale:
| Termine nominale dimensione |
Ammissibile carico KN |
d | L | R | L1 | B | T | h | r | r1 | r2 | Gamba di saldatura f |
Peso (chilogrammi) |
| 3 | 29,4 | 28 | 85 | 25 | 130 | 60 | 15 | 13 | 18 | 12 | 25 | 7 | 2,44 |
| 5 | 49 | 34 | 100 | 28 | 150 | 70 | 15 | 20 | 20 | 15 | 25 | 9 | 3,88 |
| 7,5 | 73,5 | 42 | 115 | 30 | 180 | 100 | 20 | 25 | 25 | 20 | 25 | 11 | 7,5 |
| 10 | 98 | 50 | 135 | 32 | 210 | 120 | 20 | 28 | 30 | 25 | 25 | 13 | 11,7 |
| 15 | 147 | 60 | 160 | 34 | 250 | 140 | 27 | 36 | 36 | 30 | 27 | 10 | 20 |
Il disegno del tipo acciaio da forgiare di JIS F 3410 di F ha saldato l'attrezzatura ovale di attracco della nave di Eyeplate
