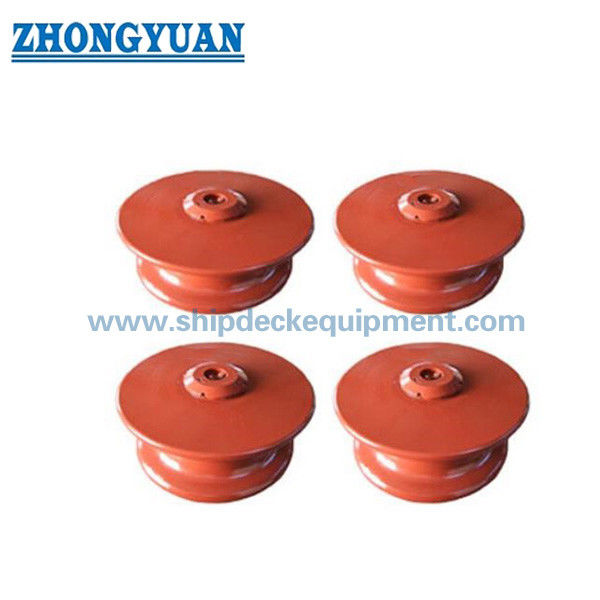

150–450mm Bitta per navi con SWL verificato e fattore di sicurezza per l'ormeggio
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Standard tecnico: | GB/T10105-88 | Tipo: | Tipo aperto |
|---|---|---|---|
| Diametri dei rulli: | 150~450mm | Rullo no.: | 2/3 Rulli |
| Peso del rullo: | 24,8~310 kg | Materiali: | Acciaio dolce, acciaio C-Mn, acciaio inossidabile, acciaio fuso, ghisa nodulare |
| Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxi, galvanizzato, lucidato, trattamento superficiale | Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc |

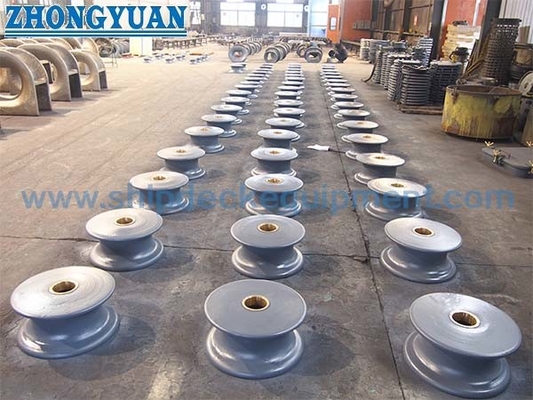

| Evidenziare: | Buttone di rullo marino in acciaio fuso |
||
Descrizione di prodotto
Ferrovia a rulli marini da 150 mm a 450 mm con SWL e fattore di sicurezza verificati per l'ormeggio delle navi
Visualizzazione del prodotto
Questa piattaforma a rulli marini è progettata come dispositivo di guida portante per i sistemi di ormeggio.
A differenza dei fairleads convenzionali, questa unità è progettata con carico di lavoro sicuro (SWL) e fattore di sicurezza verificati, garantendo prestazioni affidabili sotto forze di ormeggio reali.
Rulli in acciaio fuso di alta qualità, lavorazione di precisione e sistema di lubrificazione ottimizzato garantiscono una rotazione fluida e riducono l'usura delle corde.
Adatto sia per la corda di filo d'acciaio che per le corde sintetiche in ambienti marini esigenti.
Specificità rapide
- Diametro del rullo: 150×450 mm → Define la capacità di movimentazione della corda
- SWL: 2541766 kN → Define il carico di lavoro ammissibile
- Fattore di sicurezza: 1,35 ∼ 2,09 → Indica il margine di sicurezza strutturale
- Tipo di rulli: 2 / 3 Rulli → Determina la capacità di guida
- Materiale: cilindro in acciaio fuso + base in acciaio → Durabilità e resistenza
- Acciaio ad alta resistenza → Trasmissione del carico
- Cuscinetto: cespuglio di rame → resistenza all'usura
- Lubrificazione: canale dell'olio → rotazione liscia
- Superficie: Sa2,5 + inchiostro → protezione da corrosione
- Standard: GB10105-88 marino
Principali parametri tecnici
| Roller Dia. | Diametri di fili di filo adatti | Dimensioni | Peso | |||||||||
| Corde in PP | Fabbricazione a partire da fibre sintetiche |
Corde di filo di acciaio (155 kgf / mm2) |
||||||||||
| 6 x 24 | 6 x 37 | D1 | d0 | d7 | H | s | t | K. | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Roller Dia. | A | L | Diapositiva adatta per il filo di corda. | |||||
| Corde in PP | Malila Rope | Corde di filo di acciaio (G B 11 02) Resistenza alla trazione (155 kg f/mm2) |
SWL KN (tf) |
Fattore di sicurezza | ||||
| 6 x 24 | 6 x 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 ((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196 (((122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766 (((180) | 1.58 |
Guida alla selezione
Passo 1 Selezionare il diametro del rullo → in base alle dimensioni della corda
Fase 2 Conferma del tipo di corda → filo d'acciaio o corda sintetica
Fase 3 Confirmare SWL → Deve superare il carico massimo di ormeggio
Fase 4 Verificare il fattore di sicurezza → superiore per le condizioni dinamiche
Fase 5 Selezionare la quantità di rulli → in base all'angolo di conduzione
Passo 6
Struttura
Rulli in acciaio fuso. Base in acciaio. Fusto.
Attributi personalizzati
- SWL: 2541766 kN → capacità di carico
- Fattore di sicurezza: 1,35 ∼ 2,09 → Sicurezza strutturale
- Materiale: acciaio fuso → resistenza
- Fabbricazione di macchine per il trasporto di merci
- Cuscinetto: cespuglio di rame → Durabilità
- Lubrificazione: canale dell'olio → rotazione liscia
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Guida alla ricerca
Indicare il diametro della corda, il requisito SWL, il tipo di corda, il numero del rullo e il requisito di certificazione.
Come funziona
La corda passa su rulli rotanti che riducono l'attrito e distribuiscono il carico.
Applicazioni
Sistema di ormeggio della nave. Guida della corda sotto carico.
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; SWL verificata, ridotta usura della corda, rotazione regolare, elevata affidabilità strutturale.
Disegno e foto
Disegno di GA. Foto del prodotto.
Ordinazione
MOQ: 1 ∙ Consegna: 30 ∙ 60 giorni
Domande frequenti
Q1: Come selezionare SWL?
R: SWL deve essere superiore al carico massimo di ormeggio.
D2: Perché il fattore sicurezza è importante?
R: Garantisce l'affidabilità sotto carichi dinamici.
D3: Perché utilizzare il fairlead a rulli?
R: Riduce l'usura delle corde e migliora la loro durata.
