Ferrovia a rulli marini con SWL verificato 2541766 kN
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard tecnico: | GB/T10105-88 | Tipo: | Tipo aperto |
|---|---|---|---|
| Diametri dei rulli: | 150~450mm | Rullo no.: | 2/3 Rulli |
| Peso del rullo: | 24,8~310 kg | Materiali: | Acciaio dolce, acciaio C-Mn, acciaio inossidabile, acciaio fuso, ghisa nodulare |
| Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxi, galvanizzato, lucidato, trattamento superficiale | Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc |
| Evidenziare: | Buttone di rullo marino in acciaio fuso |
||
Descrizione di prodotto
Boccola per rullini per navi con SWL verificato (254-1766 kN) | DN150-DN450 per ormeggio navale
Panoramica del prodotto
Questa boccola per rullini per navi è progettata come dispositivo di guida portante per sistemi di ormeggio.
A differenza delle boccolini convenzionali, questa unità è ingegnerizzata con carico di lavoro sicuro (SWL) verificato e fattore di sicurezza, garantendo prestazioni affidabili sotto le forze di ormeggio reali.
Rullini in acciaio fuso di alta qualità, lavorazione di precisione e sistema di lubrificazione ottimizzato garantiscono una rotazione fluida e una ridotta usura della fune.
Adatto sia per funi di acciaio che per funi sintetiche in ambienti marini difficili.
Specifiche rapide
- Diametro rullino: 150-450 mm → Definisce la capacità di gestione della fune
- SWL: 254-1766 kN → Definisce il carico di lavoro ammissibile
- Fattore di sicurezza: 1,35-2,09 → Indica il margine di sicurezza strutturale
- Tipo di rullino: 2 / 3 Rullini → Determina la capacità di guida
- Materiale: rullino in acciaio fuso + base in acciaio → Resistenza e durata
- Albero: acciaio ad alta resistenza → Trasmissione del carico
- Cuscinetto: boccola in rame → Resistenza all'usura
- Lubrificazione: canale dell'olio → Rotazione fluida
- Superficie: Sa2,5 + primer → Protezione dalla corrosione
- Standard: Marittimo GB10105-88
Parametri tecnici principali
| Diametro rullino | Diametri funi adatti | Dimensioni | Peso | |||||||||
| Fune PP | Nylon |
Fune d'acciaio (155kgf / mm2) |
||||||||||
| 6 X 24 | 6 X 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Diametro rullino | A | L | Diametro fune adatto | |||||
| Fune PP | Fune Malila | Fune d'acciaio ( G B 11 02 ) Resistenza alla trazione ( 155 kg f/mm2 ) |
SWL KN(tf) |
Fattore di sicurezza | ||||
| 6 X 24 | 6 X 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550(56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452(148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Guida alla selezione
Passo 1 → Seleziona il diametro del rullino → Basato sulla dimensione della fune
Passo 2 → Conferma il tipo di fune → Acciaio o sintetica
Passo 3 → Conferma SWL → Deve superare il carico di ormeggio massimo
Passo 4 → Controlla il fattore di sicurezza → Più alto per condizioni dinamiche
Passo 5 → Seleziona la quantità di rullini → Basato sull'angolo di guida
Passo 6 → Conferma la lubrificazione → Per affidabilità a lungo termine
Struttura
Rullini in acciaio fuso | Base in acciaio | Albero | Boccola in rame | Canali di lubrificazione
Attributi personalizzati
- SWL: 254-1766 kN → Capacità di carico
- Fattore di sicurezza: 1,35-2,09 → Sicurezza strutturale
- Materiale: acciaio fuso → Resistenza
- Albero: alta resistenza → Trasferimento del carico
- Cuscinetto: boccola in rame → Durata
- Lubrificazione: canale dell'olio → Rotazione fluida
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore
Guida alla richiesta
Fornire diametro fune, requisito SWL, tipo di fune, numero di rullini e requisito di certificazione.
Come funziona
La fune passa sopra i rullini rotanti che riducono l'attrito e distribuiscono il carico. L'SWL garantisce un funzionamento sicuro sotto carichi definiti.
Applicazioni
Sistema di ormeggio navale | Guida fune sotto carico | Gestione funi d'acciaio
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; SWL verificato, ridotta usura della fune, rotazione fluida, elevata affidabilità strutturale.
Disegno e foto

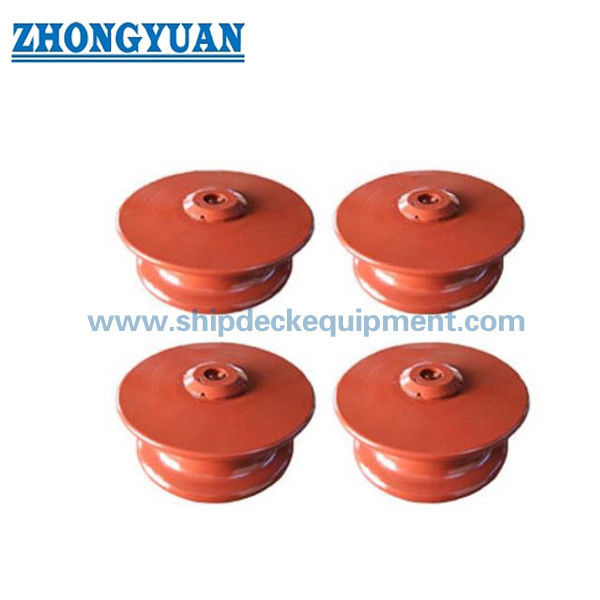

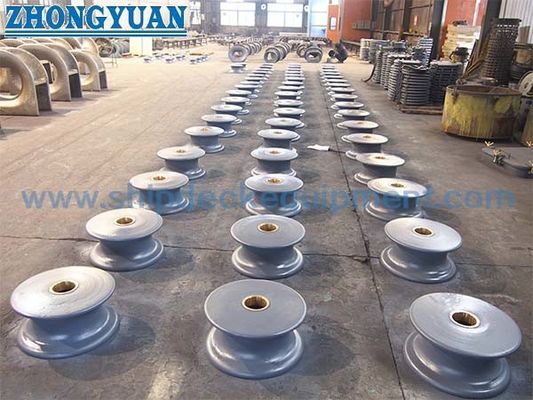

Disegno GA | Foto prodotto
Ordinazione
MOQ: 1 | Consegna: 30-60 giorni
FAQ
D1: Come selezionare SWL?
R: L'SWL deve essere superiore al carico di ormeggio massimo.
D2: Perché il fattore di sicurezza è importante?
R: Garantisce l'affidabilità sotto carichi dinamici.
D3: Perché usare una boccola per rullini?
R: Riduce l'usura della fune e migliora la durata.
