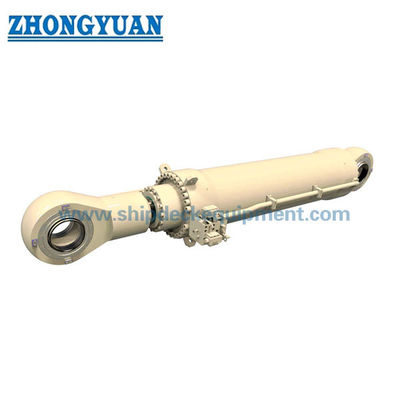

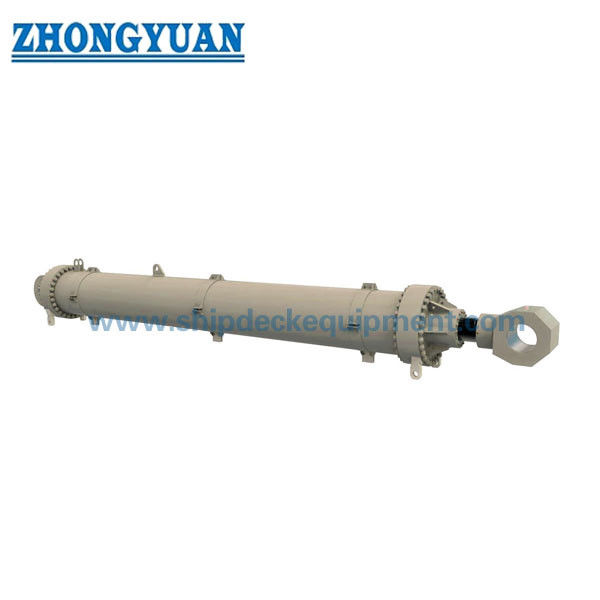

Cilindro idraulico dell'ascensore per la chiatta di azionamento di mucchio

Cilindro idraulico dell'ascensore per la chiatta di azionamento di mucchio

Descrizione

Il cilindro idraulico dell'ascensore è un azionatore meccanico che è utilizzato per dare una forza per sollevare il peso. Forniamo tutti i tipi di cilindri idraulici e combinato con il gruppo idraulico ed altri accessori per fare il circuito idraulico complesso per l'organizzazione la nave, la nave da ricerca, la nave della draga, della chiatta spaccata ecc. che il cilindro idraulico marino è progettato per l'ambiente del mare, pressione del lavoro è 25MPa o 28MPa, è ampiamente usata in attrezzatura marina per la copertura della covata, la gru, lo sterzo del timone, la porta stretta dell'acqua, circuito idraulico della lancia di salvataggio.

Parti principali del cilindro idraulico

• Barilotto di cilindro

La funzione principale del corpo del cilindro è di tenere la pressione del cilindro. Il barilotto di cilindro principalmente è fatto da un tubo senza saldatura. Il barilotto di cilindro è frantumato e smerigliatrice internamente con una finitura superficia tipica di 4 - 16 milionesimi di pollice. Il pistone ricambia nel cilindro.

• Testata di cilindro

La funzione principale della testa è di accludere la camera di compressione dall'altra estremità. La testa contiene una disposizione integrata di sigillamento della barretta o l'opzione per accettare una ghiandola della guarnizione. La testa è collegata al corpo per mezzo dell'infilatura, dei bulloni, o del tirante. Una guarnizione statica è utilizzata fra la testa ed il barilotto.

• Base o cappuccio del cilindro

La funzione principale del cappuccio è di accludere la camera di compressione ad un'estremità. Il cappuccio è collegato al corpo per mezzo della saldatura, dell'infilatura, dei bulloni, o del tirante. I cappucci inoltre eseguono come componenti del montaggio del cilindro. La dimensione del cappuccio è determinata in base alla sollecitazione di flessione. Una guarnizione statica è utilizzata fra il cappuccio ed il barilotto (eccetto costruzione saldata).

• Pistone

La funzione principale del pistone è di separare le zone di pressione dentro il barilotto. Il pistone è lavorato con le scanalature per misura guarnizioni ed i sistemi di rilevamento del metallo o elastomerici. Queste guarnizioni possono essere agire a semplice effetto o doppio. La differenza nella pressione fra i due lati delle cause del pistone il cilindro estendere e ritirare. Il pistone è attaccato con la biella per mezzo dei fili, dei bulloni, o dei dadi per trasferire il moto lineare.

Parametri del cilindro idraulico:

Disegno del cilindro idraulico dell'ascensore per la chiatta di azionamento di mucchio
