Paraborda Rettangolare in Gomma per Navi e Terminali Marittimi
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Tipo: | Deviazione standard | Applicabile: | lato nave, bacino di carenaggio, bacino galleggiante, lato banchina |
|---|---|---|---|
| Certificazione: | CCS, BV, ABS and SGS | ||
| Evidenziare: | guardie di paraurti del bacino del gommone,Guardie di paraurti del bacino del gommone di deviazione standard,Cuscino ammortizzatore di gomma del bacino dello SGS |
||
Descrizione di prodotto
Parabordi Rettangolari in Gomma per Navi e Terminal Marittimi
Panoramica del Prodotto
I parabordi quadrati e rettangolari in gomma per navi e terminal marittimi combinano due famiglie di profili in gomma piena strettamente correlate in un'unica pagina per evitare contenuti duplicati e scarni. La serie quadrata fornita utilizza il codice sorgente SC, mentre la serie rettangolare utilizza SD. Entrambi sono destinati alla protezione sul lato nave, in bacino di carenaggio, in bacino galleggiante e in banchina.
La serie di riferimento da 1.000 mm fornita copre sezioni nominali di 150, 200, 250, 300 e 400 mm. I documenti sorgente includono curve di prestazione generali ma non forniscono una tabella completa di forza di reazione / assorbimento di energia numerica, quindi la selezione in questa pagina si basa sulle dimensioni e sulla verifica delle prestazioni specifica del progetto.
Specifiche Rapide
- Tipo di prodotto: Parabordi a profilo quadrato / rettangolare in gomma piena
- Serie fornite: Profilo quadrato SC | Profilo rettangolare SD
- Dimensioni nominali della sezione: 150–400 mm
- Lunghezza di riferimento del catalogo: 1.000 mm
- Numero tipico di fori nella tabella fornita: 3 fori per unità da 1.000 mm
- Applicazioni: lato nave, bacino di carenaggio, bacino galleggiante e banchina
- Dati di prestazione: curva sorgente disponibile; nessuna tabella numerica completa affidabile fornita
Struttura e Configurazione
Corpo in gomma piena quadrata / rettangolare | geometria di fissaggio centrale o integrata secondo il disegno del profilo fornito | posizioni dei bulloni ripetute lungo la lunghezza di 1.000 mm | estensione specifica del progetto ad altre lunghezze / sezioni quando richiesto.
I codici sorgente SC e SD sono mantenuti solo come riferimenti di serie. Il nome della pagina pubblica utilizza i nomi internazionali descrittivi dei profili per evitare confusione con la famiglia di prodotti separata Super Cell, che utilizza anche SC come abbreviazione in alcuni documenti legacy.
Parametri Tecnici Principali
Profilo Rettangolare – Serie SD Fornita
|
Dimensione Nominale |
H |
B |
L |
Fori |
Q |
C |
h |
D |
d |
|---|---|---|---|---|---|---|---|---|---|
| 150 × 150 × 1000 | 150 | 150 | 1000 | 3 | 300–400 | 100–150 | 37.5 | 55 | 25 |
| 200 × 200 × 1000 | 200 | 200 | 1000 | 3 | 300–400 | 100–150 | 50 | 65 | 28 |
| 250 × 250 × 1000 | 250 | 250 | 1000 | 3 | 300–400 | 100–150 | 62.5 | 65 | 32 |
| 300 × 300 × 1000 | 300 | 300 | 1000 | 3 | 300–400 | 100–150 | 75 | 70 | 35 |
| 400 × 400 × 1000 | 400 | 400 | 1000 | 3 | 300–400 | 100–150 | 100 | 80 | 40 |
Guida alla Selezione e Richiesta
Passo 1 – Confermare se il disegno di sostituzione / nuova costruzione richiede un profilo quadrato o rettangolare.
Passo 2 – Confermare le dimensioni della sezione, la lunghezza, la disposizione dei fori di fissaggio e lo spazio libero locale richiesto.
Passo 3 – Fornire la struttura di supporto, la disposizione dei bulloni / piastre di rinforzo e la direzione di contatto prevista.
Passo 4 – Se sono richieste prestazioni quantificate, fornire l'obiettivo di reazione / energia del progetto e specificare la base di calcolo o di verifica su scala reale richiesta.
Passo 5 – Confermare la quantità, l'ambito di ispezione / documentazione e la destinazione di consegna.
Principali Vantaggi Ingegneristici
- La semplice geometria in gomma piena è adatta per lavori di sostituzione e montaggio diretto semplice.
- La gamma comune di sezioni da 150–400 mm supporta molteplici configurazioni di protezione per navi, banchine e moli.
- Le varianti quadrate e rettangolari possono essere gestite sotto un'unica pagina di selezione senza creare pagine di parole chiave duplicate.
- Il fissaggio e la lunghezza possono essere coordinati alla struttura di supporto esistente, previa verifica ingegneristica.
Installazione e Interfaccia di Sistema
I profili quadrati e rettangolari sono fissati direttamente alle strutture della nave o del molo utilizzando la schema di foratura fornito o una variante approvata dal progetto. I bulloni finali, le piastre di rinforzo, le distanze dai bordi e il rinforzo dipendono dal materiale di supporto e dai carichi di progetto.
Ispezione e Documentazione
Il controllo qualità di base include l'ispezione visiva, la verifica dimensionale e il test delle proprietà fisiche della gomma. Nessuna dichiarazione numerica di forza di reazione / assorbimento di energia viene aggiunta laddove il materiale del prodotto fornito non fornisca una base tabulata affidabile delle prestazioni.
La guida ingegneristica del sistema di parabordi corrente viene utilizzata per la progettazione del progetto e la logica di test, mentre l'approvazione del tipo, la certificazione del prodotto, la supervisione di terze parti e la documentazione di classe sono dichiarate solo quando l'ambito corrispondente è stato concordato e documentato.
Applicazioni
Lati nave | bacini di carenaggio | bacini galleggianti | bordi banchina | ormeggi per imbarcazioni da lavoro | installazioni di parabordi a profilo di ricambio

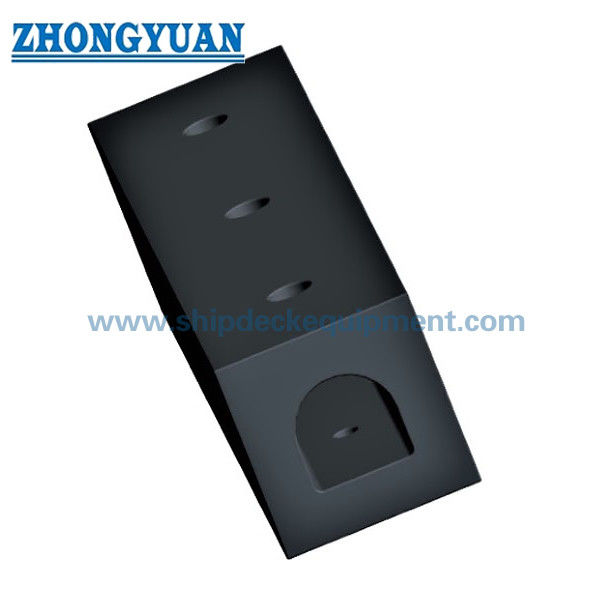

Disegni e Foto
FAQ
D1: Perché i parabordi quadrati e rettangolari sono su un'unica pagina? — Le loro gamme fornite e l'intento di ricerca si sovrappongono fortemente; combinarli evita pagine scarse e duplicate preservando le tabelle delle serie SC/SD.
D2: Il codice sorgente SC è lo stesso di Super Cell? — No. Qui SC è un codice sorgente legacy per il profilo quadrato. L'URL pubblico e il titolo della pagina non utilizzano SC come identificatore primario.
D3: Sono disponibili valori di reazione ed energia? — I documenti forniti includono curve di prestazione ma nessuna tabella numerica completa; le prestazioni quantificate dovrebbero essere aggiunte solo da un calcolo di prodotto approvato o da una base di test.
