GD / Paraborda in Gomma Tipo Ala per Pontili e Terminali Marittimi
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Tipo: | GD | Applicabile: | il terminale del telaio |
|---|---|---|---|
| Certificazione: | CCS, BV, ABS and SGS | ||
| Evidenziare: | Tipo cuscino ammortizzatore di gomma di CCS GD,Tipo cuscino ammortizzatore di gomma di GD,Cuscini ammortizzatori di gomma di GD per i bacini |
||
Descrizione di prodotto

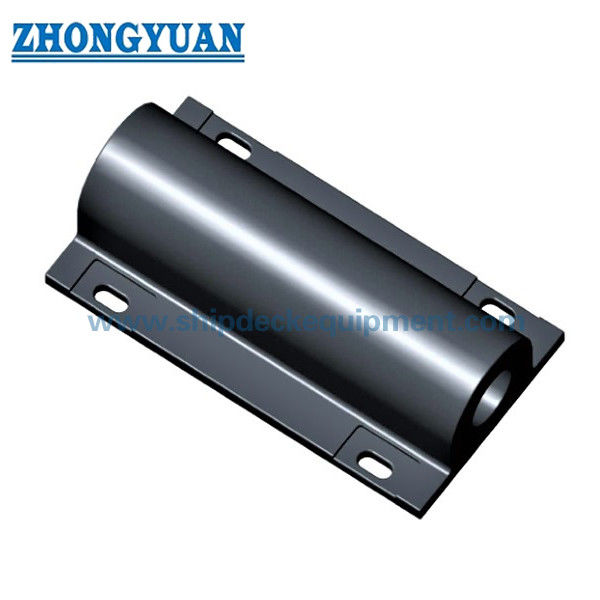

GD / Parabord in Gomma Tipo Ala per Banchine e Terminali Marittimi
Panoramica del Prodotto
Il parabordi in gomma tipo ala GD per banchine e terminali marittimi è un profilo in gomma piena fisso fornito in due altezze nominali di sezione, 280 e 300 mm, con lunghezze da catalogo da 1.000 a 2.500 mm. Il profilo è destinato ad applicazioni su banchine e banchine dove è richiesta un'impronta di montaggio relativamente ampia e una disposizione di fissaggio diretto ripetibile.
La tabella delle prestazioni fornita fornisce la forza di reazione e l'assorbimento di energia al 50% di compressione di progetto. Per ogni altezza di sezione, la forza di reazione e l'energia aumentano proporzionalmente alla lunghezza da catalogo, fornendo una base semplice per abbinare lo spazio disponibile della banchina alla capacità richiesta del parabordi.
Specifiche Rapide
- Tipo di prodotto: Parabordi in gomma piena profilo ad ala GD
- Altezze nominali di sezione: 280 mm | 300 mm
- Lunghezze unitarie da catalogo: 1.000 | 1.500 | 2.000 | 2.500 mm
- Punto di prestazione pubblicato: 50% di compressione di progetto
- Intervallo di reazione: 371–1.102,5 kN sull'intera serie fornita
- Intervallo di assorbimento di energia: 14–44 kJ sull'intera serie fornita
- Tolleranza di prestazione da catalogo: ±10%
Struttura e Configurazione
Corpo in gomma profilo ad ala | ampia faccia posteriore | molteplici posizioni di fissaggio lungo la lunghezza | montaggio diretto su struttura di supporto banchina / attracco | fornito nelle famiglie di sezioni H280 e H300.
Parametri Tecnici Principali
Serie Fornita – Dimensioni Principali
|
Tipo |
H |
B |
b |
L |
Q |
P |
S |
h |
T |
t |
n |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GD280 × 1000 | 280 | 540 (600) | 430 (490) | 1000 | 150 | 700 | 165 / 170 | 120 | 82 / 90 | 41 / 45 | 1 |
| GD280 × 1500 | 280 | 540 (600) | 430 (490) | 1500 | 150 | 600 | 165 / 190 | 120 | 82 / 90 | 41 / 45 | 2 |
| GD280 × 2000 | 280 | 540 | 430 | 2000 | 145 | 570 | 165 | 120 | 82 | 41 | 3 |
| GD280 × 2500 | 280 | 540 | 430 | 2500 | 150 | 550 | 165 | 120 | 82 | 41 | 4 |
| GD300 × 1000 | 300 | 600 | 490 | 1000 | 150 | 700 | 165 | 120 | 90 | 45 | 1 |
| GD300 × 1500 | 300 | 600 | 490 | 1500 | 150 | 600 | 165 | 120 | 90 | 45 | 2 |
| GD300 × 2000 | 300 | 600 | 490 | 2000 | 145 | 570 | 165 | 120 | 90 | 45 | 3 |
| GD300 × 2500 | 300 | 600 | 490 | 2500 | 150 | 550 | 165 | 120 | 90 | 45 | 4 |
Prestazioni Pubblicate al 50% di Compressione
|
Tipo |
Compressione di Progetto (%) |
Forza di Reazione (kN) |
Assorbimento di Energia (kJ) |
Tolleranza |
|---|---|---|---|---|
| GD280 × 1000 | 50 | 371 | 14 | ±10% |
| GD280 × 1500 | 50 | 557 | 21 | ±10% |
| GD280 × 2000 | 50 | 742 | 28 | ±10% |
| GD280 × 2500 | 50 | 927.5 | 35 | ±10% |
| GD300 × 1000 | 50 | 441 | 17.6 | ±10% |
| GD300 × 1500 | 50 | 661.5 | 26.4 | ±10% |
| GD300 × 2000 | 50 | 882 | 35.2 | ±10% |
| GD300 × 2500 | 50 | 1102.5 | 44 | ±10% |
Guida alla Selezione e Richiesta
Passo 1 – Confermare la famiglia di sezioni richiesta: GD280 o GD300 in base al disegno esistente, alla profondità disponibile e all'obiettivo di prestazione.
Passo 2 – Selezionare la lunghezza unitaria da 1.000 a 2.500 mm utilizzando i valori pubblicati di reazione/energia al 50%.
Passo 3 – Confermare la variante dimensionale esatta dove la tabella di origine mostra valori alternativi tra parentesi per le prime dimensioni GD280.
Passo 4 – Fornire il disegno della banchina / struttura di supporto, la disposizione dei fori di fissaggio, la struttura di supporto e l'ambiente di corrosione per la selezione dell'hardware.
Passo 5 – Confermare la quantità, il requisito di ispezione / test, la documentazione e la destinazione di consegna.
Principali Vantaggi Ingegneristici
- Due altezze di sezione standardizzate con quattro lunghezze da catalogo forniscono una matrice di selezione compatta.
- I valori pubblicati di reazione ed energia al 50% scalano in modo coerente con la lunghezza del parabordi all'interno di ciascuna famiglia di sezioni.
- L'ampio profilo ad ala fornisce un'interfaccia di montaggio diretto stabile per le disposizioni di banchine e attracchi.
- La semplice costruzione in gomma monopezzo riduce il numero di componenti del sistema rispetto ai sistemi di parabordi a pannello frontale.
Installazione e Interfaccia di Sistema
I parabordi ad ala GD sono fissati direttamente alla struttura di supporto, alla banchina o all'attracco. I bulloni finali, le rondelle, le piastre di supporto, le distanze dai bordi e i dettagli di supporto locale sono selezionati dai carichi del progetto e dal materiale di supporto. I valori dimensionali alternativi mostrati nella sorgente GD280 fornita devono essere collegati a un disegno approvato prima che venga pubblicata una distinta hardware fissa.
Ispezione e Documentazione
Il controllo di qualità di base include l'ispezione visiva, la verifica dimensionale e il test delle proprietà fisiche della gomma. Laddove una tabella quantificata di forza di reazione / assorbimento di energia faccia parte della specifica del prodotto concordata, il test di compressione su larga scala può essere incluso nell'ITP del progetto per verificare le prestazioni garantite in condizioni di test definite.
Le Linee Guida PIANC per i Parabordi 2024 (MarCom WG211) sono utilizzate come riferimento ingegneristico attuale per i principi di progettazione, produzione e test dei sistemi di parabordi. L'approvazione del tipo, la certificazione del prodotto, la testimonianza di terze parti e la documentazione di classe sono dichiarate solo quando l'ambito corrispondente è stato concordato e documentato.
Applicazioni
Banchine | terminali marittimi | protezione banchina | protezione lato nave | banchine galleggianti | installazioni di parabordi a profilo sostitutivo
Disegni e Foto
FAQ
D1: Cosa significa il valore del 50%? — È il punto di compressione di progetto fornito al quale sono indicati i valori di forza di reazione e assorbimento di energia da catalogo.
D2: Come dovrebbero essere confrontati GD280 e GD300? — Confrontare la profondità di installazione disponibile, la lunghezza dell'unità selezionata, l'assorbimento di energia richiesto e la forza di reazione ammissibile utilizzando la tabella delle prestazioni fornita.
D3: Le dimensioni GD280 tra parentesi sono una seconda classe standard? — La sorgente mostra valori dimensionali alternativi ma non definisce la loro esatta mappatura delle varianti; utilizzare il disegno approvato prima di pubblicare una configurazione fissa.
