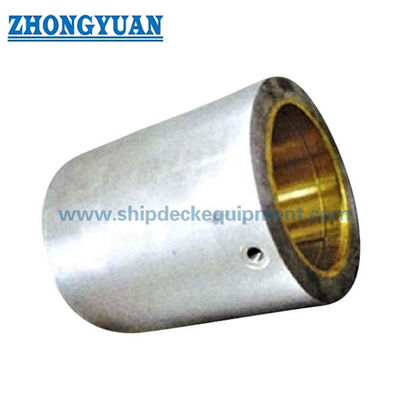

Acqua dei CB 3146 lubrificare il cuscinetto più basso Marine Hydraulic Steering del timone
Dettagli:
Luogo di origine: | La Cina |
Marca: | Zhongyuan |
Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | As per quotation |
Imballaggi particolari: | Pallet o su misura |
Tempi di consegna: | Secondo l'offerta |
Termini di pagamento: | TT, L/C, ecc. |
Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
Informazioni dettagliate |
|||
Materiale: | Fusione di acciaio C-Mn, acciaio dolce, forgiatura di acciaio C-Mn | Norma: | CB*3146 |
---|---|---|---|
TIPO: | A nessuno a tenuta stagna, B a tenuta stagna | Diametro timone applicabile: | ø 60-200mm (tipo A), ø 60-320mm (tipo B) |
Ispezione: | NDE (Test ad ultrasuoni ed esame magnetico da parte di operatori qualificati), Dimension Check | Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
Evidenziare: | CB 3146 abbassare il cuscinetto del timone,CB 3146 di CCS abbassare il cuscinetto del timone,I CB 3146 CCS abbassano il trasportatore del timone |
Descrizione di prodotto
Acqua dei CB 3146 lubrificare il cuscinetto più basso del timone
Descrizione
L'acqua CB3146 ha lubrificato il cuscinetto più basso del timone è un dispositivo riparato al guscio per sostenere il timone. Il cuscinetto più basso del timone, che è messo al punto in cui le azione del timone penetrano il piatto esterno del guscio, sopporta generalmente soltanto la forza radiale.
Caratteristica tecnica principale
- Materiale; Acciaio fondente di C-mn, ghisa, acciaio dolce, rame, bronzo
- Norma: CB*3146
- Tipo: Un nessuno a tenuta d'acqua, B a tenuta d'acqua
- Diametro applicabile delle azione del timone: ø 60-200mm (tipo) di A, ø 60-320mm (tipo B)
- Ispezione: NDE (prova ultrasonica ed esame magnetico dagli operatori qualificati), controllo di dimensione
- Certificati di classificazione: CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, RINA, ecc.
Parametri tecnici principali:
Tipo A
Diametro delle azione del timone. | d1 | d2 | D | H | T1 | t | Viti di fissaggio n x d0 |
Peso (chilogrammo) |
|
60 | 76 | 122 | 102 | 112 | 6 | 5 | 6 | M6 | 8 |
70 | 86 | 132 | 112 | 127 | 6 | 5 | 6 | M6 | 10,1 |
80 | 96 | 142 | 122 | l42 | 6 | 5 | 6 | M6 | 14,3 |
90 | 106 | 160 | 138 | 157 | 6 | 5 | 6 | M6 | 17,4 |
100 | 120 | 180 | 156 | 170 | 6 | 5 | 6 | M6 | 22,8 |
110 | 130 | 190 | 164 | 185 | 8 | 6 | 6 | M8 | 28,5 |
120 | 140 | 200 | 174 | 200 | 8 | 6 | 6 | M8 | 34,9 |
130 | 154 | 224 | 198 | 213 | 8 | 6 | 6 | M8 | 41,7 |
140 | 164 | 234 | 204 | 228 | 8 | 6 | 6 | M8 | 48,4 |
150 | 174 | 244 | 214 | 243 | 8 | 8 | 6 | M10 | 55,8 |
160 | 184 | 254 | 224 | 258 | 10 | 8 | 6 | M10 | 63,3 |
180 | 204 | 274 | 244 | 288 | 10 | 8 | 6 | M10 | 78 |
200 | 228 | 308 | 268 | 316 | 10 | 8 | 6 | M10 | 95,4 |
Disegno del tipo più basso A del cuscinetto del timone
Tipo B
Diametro delle azione del timone. | d1 | d2 | D | H | h | T1 | T2 | Viti di fissaggio n x d0 |
Peso (chilogrammo) |
|
60 | 76 | 122 | IJ2 | 120 | 24 | 8 | II | 6 | M8 | 8,8 |
70 | 86 | 132 | 112 | 135 | 24 | 8 | 11 | 6 | M8 | 10,5 |
80 | 96 | 142 | 122 | 150 | 24 | 8 | 11 | 6 | M8 | 14,8 |
90 | 106 | 160 | 138 | 165 | 24 | 8 | 11 | 6 | M8 | 19,5 |
100 | 120 | 180 | 156 | 180 | 32 | 10 | 13 | 6 | M8 | 24,9 |
110 | 130 | 190 | 164 | 195 | 32 | 10 | 13 | 6 | M8 | 28,9 |
120 | 140 | 200 | 174 | 210 | 32 | 10 | 13 | 6 | M8 | 35,4 |
130 | 154 | 224 | 198 | 225 | 32 | 10 | l3 | 6 | M8 | 42,1 |
140 | 164 | 234 | 204 | 240 | 32 | 12 | 16 | 6 | M8 | 49,4 |
150 | 174 | 244 | 214 | 255 | 12 | J2 | 16 | 6 | M10 | 57,3 |
160 | 184 | 254 | 224 | 270 | 32 | 12 | 16 | 6 | M10 | 65,8 |
180 | 204 | 274 | 244 | 300 | 36 | 12 | 16 | 6 | M10 | 87,2 |
200 | 228 | 308 | 268 | 330 | 36 | 12 | 16 | 6 | M10 | 112,6 |
220 | 248 | 328 | 292 | 360 | 36 | 14 | 20 | 6 | M12 | 137,2 |
240 | 268 | 348 | 312 | 390 | 36 | 14 | 20 | 6 | M12 | 165,5 |
260 | 288 | 368 | 332 | 420 | 40 | 14 | 20 | 6 | M12 | 187,7 |
280 | 312 | 402 | 362 | 450 | 40 | 14 | 20 | 6 | M12 | 233,7 |
300 | 332 | 422 | 378 | 480 | 40 | 14 | 20 | 6 | M12 | 264 |
320 | 352 | 442 | 401 | 510 | 40 | 14 | 20 | 6 | M12 | 300,5 |
Disegno del tipo più basso B del cuscinetto del timone
