125 ¢ 250 mm di gomma inclinata a doppio ormeggio. CB/T 169-2011 Tipo B a doppia base.
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
| Documento: | Marine Inclined Bollard GB ...65.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard tecnico: | CB/T169-2011 | Diametro nominale: | 125 / 160 / 200 / 250mm |
|---|---|---|---|
| Materiale: | Acciaio dolce; Acciaio inossidabile | Peso: | 32,7 - 162,7 kg |
| Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxi, galvanizzato, lucidato, trattamento superficiale | Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Evidenziare: | GB 556 di trasporto e tipo bitta marina di trattamento,GB 556 di trasporto e tipo bitta di trattamento di attracco,bitta marina della BV |
||
Descrizione di prodotto
125–250 mm Bitte di ormeggio inclinate a doppio montante | CB/T 169-2011 Tipo B a doppia base
Panoramica del prodotto
La bitte di ormeggio inclinata a doppio montante CB/T 169-2011 Tipo B è progettata per applicazioni di ormeggio di navi di medio-pesante tonnellaggio.
La struttura inclinata a doppio montante aumenta l'attrito e previene lo scivolamento della cima o il rilascio accidentale durante il movimento dell'imbarcazione.
È ampiamente utilizzata su navi da carico, chiatte e navi di servizio portuale che richiedono prestazioni di ormeggio stabili e ad alto carico.
Specifiche rapide
- Diametro nominale: 125–250 mm → Determina la compatibilità della cima
- Tipo: Tipo B (doppia piastra di base) → Migliore distribuzione del carico e stabilità strutturale
- Intervallo SWL: 19,5–59 kN → Riferimento capacità di carico
- Struttura: Bitte inclinate a doppio montante → Tenuta della cima antiscivolo
- Materiale: Acciaio C-Mn / Acciaio inossidabile → Resistenza e resistenza alla corrosione
- Superficie: Sa2.5 + rivestimento epossidico → Protezione dalla corrosione marina
- Installazione: Base saldata → Forte trasferimento del carico al ponte
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore
Parametri tecnici principali (CB/T 169-2011 Tipo B)
| Diametro Nom. | SWL kN | Cima d'acciaio 6x24 | Cima d'acciaio 6x37(b) | Naturale | Diametro Cima Sintetica | D | D1 | H | L1 | L2 | t | Base L | B | h | h1 | t1 | k | Peso kg |
| 125 | 19,5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32,7 |
| 160 | 24,5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50,4 |
| 200 | 39,0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86,3 |
| 250 | 59,0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162,7 |
Logica di progettazione ingegneristica
Percorso di trasferimento del carico: Cima → Montanti della bitte → Piastra di base → Struttura del ponte.
I montanti inclinati aumentano l'attrito e riducono lo scivolamento della cima sotto il movimento dinamico dell'imbarcazione.
La doppia piastra di base migliora la distribuzione del carico e la stabilità strutturale.
Perché il design della bitte inclinata?
Previene lo scivolamento della cima → Maggiore sicurezza di ormeggio
Migliora la forza di tenuta → Migliore stabilità durante il movimento dell'imbarcazione
Riduce il rilascio accidentale → Operazione più sicura
Adatto a condizioni dinamiche → Navi da carico e chiatte
Struttura
Montanti inclinati doppi | Piastra di base doppia | Piastre di rinforzo | Struttura saldata
Attributi personalizzati
- Montanti inclinati → Prestazioni antiscivolo
- Piastra di base doppia → Maggiore stabilità strutturale
- Fabbricazione saldata → Trasferimento del carico affidabile
- Superficie liscia → Protegge la cima
- Acciaio inossidabile opzionale → Resistenza alla corrosione
Guida alla selezione
Passo 1 – Selezionare il diametro → Basato sulla dimensione della cima
Passo 2 – Confermare il tipo di cima → Filo / fibra
Passo 3 – Confermare il carico → Basato sulla SWL
Passo 4 – Selezionare il tipo → Tipo B per applicazioni pesanti
Passo 5 – Confermare il requisito di certificazione
Non sei sicuro del modello corretto? Contattaci — ti raccomanderemo la soluzione giusta in base alla tua cima e alle condizioni di lavoro.
Guida alla richiesta
Si prega di fornire diametro della cima, tipo di cima, tipo di imbarcazione, posizione di installazione e requisito di certificazione.
Come funziona
La cima si avvolge attorno ai montanti inclinati → l'attrito aumenta → il carico viene trasferito alla base → garantisce un ormeggio sicuro senza scivolamenti.
Applicazioni
Navi da carico | Chiatte | Navi di servizio portuale | Ormeggio sul ponte
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore
Disegni e foto

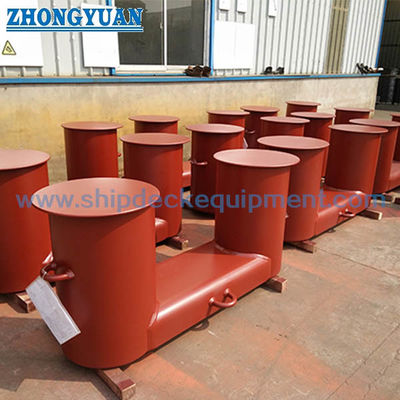

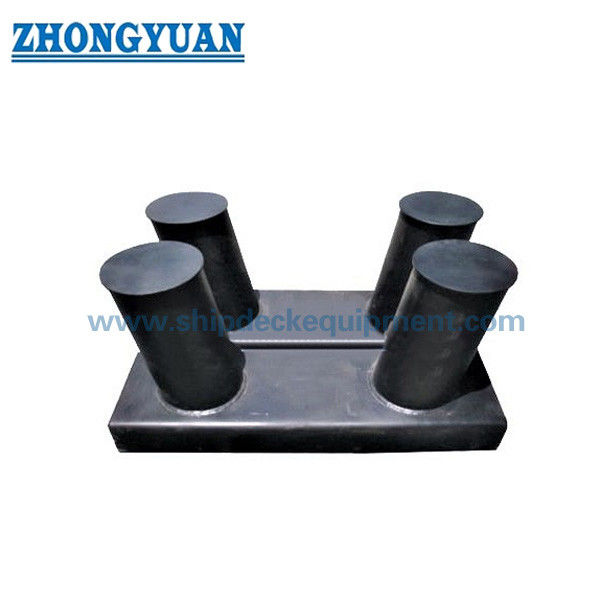

Disegno di assieme generale e foto del prodotto
Ordinazione
Specificare: Tipo (Tipo B) | Dimensioni | Materiale | Rivestimento | Certificazione
FAQ
D1: Cos'è una bitte di tipo B?
R: Il tipo B è la configurazione di maggiore capacità all'interno della CB/T 169, caratterizzata da una struttura a doppia piastra di base per una migliore distribuzione del carico e stabilità strutturale.
D2: Perché il design inclinato?
R: Previene lo scivolamento della cima durante il movimento dell'imbarcazione.
D3: Come selezionare la dimensione?
R: Basato sul diametro della cima e sulla SWL richiesta.
