125×250 mm di bollato inclinato a doppio bicchiere. CB/T 169-2011 Bollato di ormeggio saldato di tipo B per il ponte della nave.
Dettagli:
| Luogo di origine: | La CINA |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
| Documento: | Marine Inclined Bollard GB ...65.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard tecnico: | CB/T169-2011 | Diametro nominale: | 125 / 160 / 200 / 250mm |
|---|---|---|---|
| Materiale: | Acciaio dolce; Acciaio inossidabile | peso: | 32,7 - 162,7 kg |
| Trattamento superficiale: | sabbiatura a S2,5 + uno strato di inchiostro epoxi, galvanizzato, lucidato, trattamento superficiale | Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA |
| Evidenziare: | GB 556 di trasporto e tipo bitta marina di trattamento,GB 556 di trasporto e tipo bitta di trattamento di attracco,bitta marina della BV |
||
Descrizione di prodotto
125×250 mm di bollato inclinato a doppio bicchiere. CB/T 169-2011 Bollato di ormeggio saldato di tipo B per il ponte della nave.
Visualizzazione del prodotto
CB/T 169-2011 Il pilastro a doppio battito inclinato di tipo B è progettato per le applicazioni di ormeggio di navi da medie a pesanti.
La struttura inclinata a doppio palo aumenta l'attrito e impedisce lo scivolamento della corda o il rilascio accidentale durante il movimento della nave.
È ampiamente utilizzato su navi da carico, chiatte e navi di servizio portuale che richiedono prestazioni di ormeggio stabili e ad alto carico.
Specificità rapide
- Diametro nominale: 125×250 mm → Determina la compatibilità della corda
- Tipo: Tipo B (piastra a doppia base) → Distribuzione del carico migliorata e stabilità strutturale
- Intervallo SWL: 19,5-59 kN → capacità di carico di riferimento
- Struttura: doppio bit inclinato → supporto antiscivolo
- Materiale: acciaio C-Mn / acciaio inossidabile → resistenza e resistenza alla corrosione
- Superficie: Sa2,5 + rivestimento epossidico → Protezione dalla corrosione marina
- Installazione: base saldata → trasferimento di carico forte sul ponte
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Parametri tecnici principali (CB/T 169-2011 tipo B)
| Nominal Dia. | SWL kN | Corda di acciaio 6x24 | Corde di acciaio 6x37 b) |
Naturale Circo di corda. |
Dia di corda sintetica. | D | D1 | H | L1 | L2 | t | Base L | B | h | h1 | t1 | k | Peso in kg |
| 125 | 19.5 | 9 | 9 | 75 | 18 | 140 | 155 | 300 | 410 | 330 | 10 | 600 | 240 | 60 | 45 | 8 | 5 | 32.7 |
| 160 | 24.5 | 10 | 10 | 90 | 20 | 168 | 185 | 350 | 500 | 400 | 10 | 700 | 270 | 70 | 55 | 8 | 5 | 50.4 |
| 200 | 39.0 | 13 | 13 | 110 | 26 | 219 | 235 | 430 | 620 | 500 | 10 | 900 | 360 | 85 | 70 | 10 | 6 | 86.3 |
| 250 | 59.0 | 16 | 16 | 130 | 30 | 273 | 290 | 500 | 770 | 630 | 11 | 1100 | 430 | 100 | 85 | 12 | 8 | 162.7 |
Logica di progettazione ingegneristica
Percorso di trasferimento del carico: corda → pali → piastra di base → struttura del ponte.
I pali inclinati aumentano l'attrito e riducono lo scivolamento della corda in presenza di movimenti dinamici del vaso.
La doppia piastra di base migliora la distribuzione del carico e la stabilità strutturale.
Perché il disegno di un pilastro inclinato?
Impedisce lo scivolamento delle corde → Maggiore sicurezza di ormeggio
Migliora la forza di trattenimento → Migliore stabilità sotto il movimento della nave
Riduce il rilascio accidentale → Operazione più sicura
Adatti alle condizioni dinamiche → Navi e chiatte da carico
Struttura
Posti doppi inclinati. Piastra a doppia base. Piastre di rinforzo. Struttura saldata.
Attributi personalizzati
- Posti inclinati → prestazioni antiscivolo
- Piastra a doppia base → maggiore stabilità strutturale
- Fabbricazione saldata → Trasferimento di carico affidabile
- Superficie liscia → Protegge la corda
- Acciaio inossidabile opzionale → resistenza alla corrosione
Guida alla selezione
Fase 1 Selezionare il diametro → In base alle dimensioni della corda
Passo 2
Fase 3
Fase 4 Selezionare tipo → tipo B per applicazioni pesanti
Fase 5 Confermare il requisito di certificazione
Se non siete sicuri del modello corretto, contattateci ̇ vi consiglieremo la soluzione giusta in base alla vostra corda e alle vostre condizioni di lavoro.
Guida alla ricerca
Indicare il diametro della corda, il tipo di corda, il tipo di recipiente, la posizione di installazione e il requisito di certificazione.
Come funziona
La corda avvolge i pali inclinati → aumenta l'attrito → trasferisce il carico alla base → garantisce un ormeggio sicuro senza scivolare.
Applicazioni
Navi da carico. Barche. Navi di servizio portuale.
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Disegno e foto

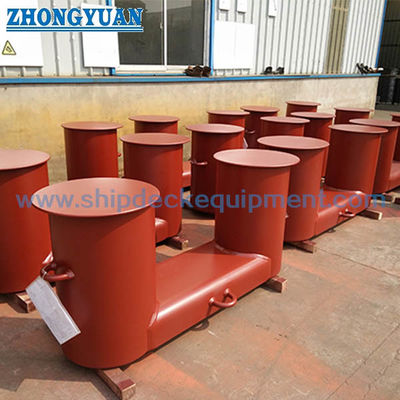

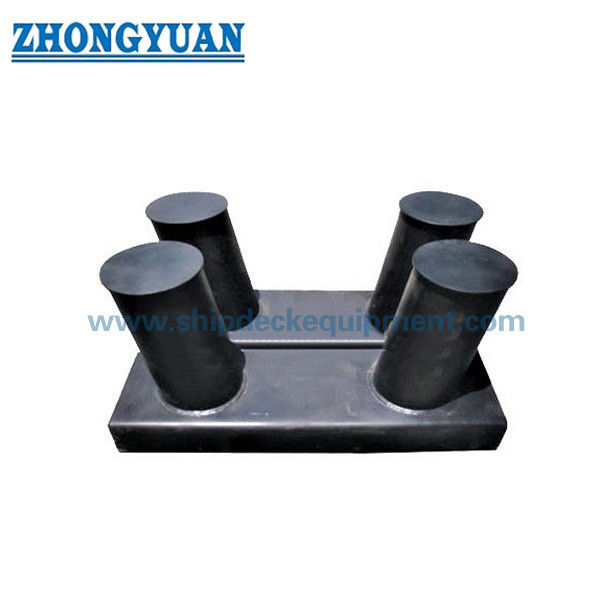

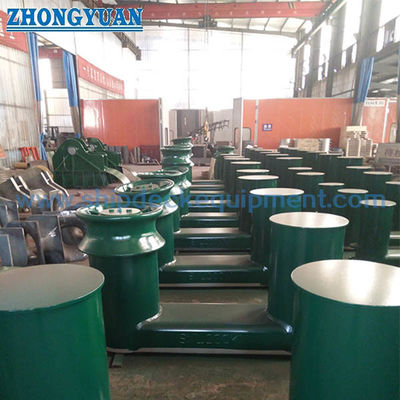

Disegno generale e foto del prodotto
Ordinazione
Specificare: Tipo (Tipo B) Dimensione Materiale Rivestimento Certificazione
Domande frequenti
Q1: Cos'è il bullone di tipo B?
R: Il tipo B è la configurazione di capacità superiore all'interno del CB/T 169, con una struttura a doppia piastra di base per una migliore distribuzione del carico e stabilità strutturale.
D2: Perché il design inclinato?
A: Previene lo scivolamento della corda durante il movimento della nave.
Q3: Come selezionare le dimensioni?
R: in base al diametro della corda e alla lunghezza di corda richiesta.
