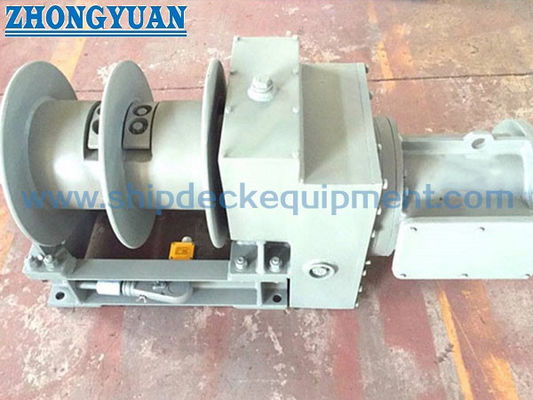

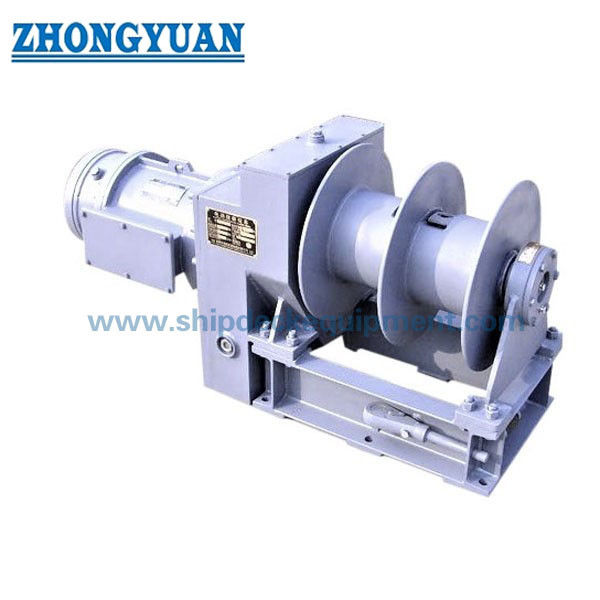

Visualizzazione del prodotto

Il verricello elettrico per scala di alloggio da 10 ‰ 20 kN è un elemento della macchina del ponte della nave utilizzato per abbassare, sollevare e fissare una scala di alloggio durante le disposizioni di imbarco.E' dotato di un'unità elettrica., trasmissione del cambio, tamburo, sistema di filo, freno/dispositivo di trattenimento, azionamento manuale di riserva e apparecchiatura di controllo locale.carico di supporto, capacità del filo, posizione di installazione, alimentazione, sistema di controllo e disegno del sistema di imbarco della nave.

La denominazione del prodotto fornito utilizza il nome “Pilot ladder winch”, ma il controllo standard dimostra che la norma ISO 7364:2016 si riferisce ai vernici a scala di sistemazione,mentre i rulli del verricello della scala pilota sono coperti separatamente dalla norma ISO 24136:2021. Pertanto, questa pagina posiziona il prodotto come un verricello di scala di alloggio elettrico ISO 7364. Se il progetto reale è per un rullo di verricello di scala pilota, ISO 24136, SOLAS V/23,Requisiti IMO in materia di trasferimento di piloti, e l'accordo di trasferimento del pilota approvato dalla nave deve essere confermato prima della quotazione finale.

Specificità rapide

• Tipo di prodotto: verricello elettrico per scala → macchinari di ponte per abbassamento, sollevamento, tenuta e stivaggio controllato di scale.
• Base standard: ISO 7364:2016 → il campo di applicazione ufficiale dell'ISO è costituito da verricelli di scala di alloggio; i rulli dei verricelli di scala pilota devono essere controllati secondo la norma ISO 24136:2021.
• Carico nominale del tamburo: 10 / 16 / 20 kN → la selezione deve seguire il peso della scala, il rieving della corda, il carico del tamburo e l'arrangiamento della nave approvato.
• Carico di sostegno: 30 / 48 / 60 kN → utilizzato come dati di selezione forniti e non deve essere riscritto come SWL di sollevamento per il personale.
• Velocità di sollevamento: 8,09­20,7 m/min secondo i dati del modello fornito → la velocità finale deve corrispondere alle esigenze di bordo e di controllo sicuro.
• Corde di filo: 6×37-13.0-170-1 come fornito → deve essere confermato lo standard esatto della corda, il grado di trazione, la galvanizzazione e la portata del certificato.
• Capacità del filo: 37 / 50 / 95 m → importante per il movimento della scala, il controllo dello strato del tamburo e l'altezza disponibile sul lato della nave.
• Azionamento e riserva: azionamento a motore elettrico con funzionamento manuale → azionamento manuale viene utilizzato per il recupero in caso di emergenza o di interruzione di alimentazione in base all'accordo di progetto.
• Prova in fabbrica: prova di funzionamento senza carico, prova di carico del tamburo e prova di tenuta statica possono essere organizzate in base alla portata dell'ordine e ai requisiti di ispezione.
• Trattamento superficiale: Sa 2.5 blasting + rivestimento epossidico come riferimento → sistema di rivestimento finale segue le specifiche del recipiente o le esigenze del cliente.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Prima fase:Confirmare se il progetto richiede un verricello di scala di sistemazione ISO 7364 o un rullo di verricello di scala pilota. Questo punto deve essere chiarito in primo luogo perché ISO 7364 e ISO 24136 riguardano apparecchiature diverse.

Passaggio 2:Confirmare il modello nominale: 10 kN, 16 kN o 20 kN a seconda del peso della scala di alloggio, dell'allungamento della corda, dell'altezza di percorrenza, della posizione di stivaggio e dell'organizzazione di imbarco approvata.

Passo 3:Confirmare la disposizione a tamburo singolo o a tamburo doppio, la capacità del filo, il requisito per lo strato di avvolgimento, l'orientamento del tamburo e, se del caso, la disposizione a sinistra/a destra.

Passo 4:Confermare l'azionamento e il controllo: specifiche del motore elettrico, alimentazione, stazione di controllo locale, arresto di emergenza, accesso manuale di riserva e eventuali requisiti di telecomando.

Passo 5:Confirmare la sicurezza e il campo di applicazione dell'ispezione: dispositivo di frenatura/tenuta, prova di tenuta statica, prova di funzionamento senza carico, prova di carico del tamburo, certificato di materiale, testimone di classe e criteri di accettazione.

Passo 6:Fornire il disegno della scala, il disegno della fondazione del verricello, la disposizione del ponte, lo spazio di installazione disponibile, la quantità, il requisito del certificato, la destinazione di consegna e il tempo di consegna richiesto.

Struttura

Electric motor | Gearbox transmission system | Single or double drum | Wire rope and rope termination | Brake / holding device | Manual backup drive | Local control station | Deck foundation and base frame | Protective cover or guard if specified

Equipaggiamento di imbarco, guida e vantaggi per la sicurezza

• L'azionamento elettrico fornisce una rotazione del tamburo controllata per abbassare e recuperare la scala di alloggio, mentre il rapporto del cambio viene selezionato per corrispondere al carico del tamburo e alla velocità di funzionamento.
• L'azionamento manuale di riserva consente l'operazione di recupero quando l'energia elettrica non è disponibile, ma il suo accesso, il suo spazio libero di funzionamento e la disposizione della maniglia devono essere confermati dal disegno della disposizione della nave.
• Il freno o il dispositivo di trattenimento sono una parte di sicurezza critica, la cui capacità di trattenimento, il carico di prova statico, il metodo di rilascio e l'ambito di ispezione devono essere confermati prima della produzione.
• La capacità della corda e gli strati di avvolgimento influenzano la sicurezza dei viaggi e dello stoccaggio.
• Per i verni di scala di sistemazione ISO 7364, l'apparecchiatura è destinata alla movimentazione e alla tenuta delle scale e non deve essere commercializzata come verni di sollevamento di uso generale o dispositivo di sollevamento del personale.
• Se utilizzato in un sistema di trasferimento pilota, la posizione del rullo del verricello non deve ostacolare l'accesso sicuro,e l' attuale accordo dovrebbe seguire l' accordo di trasferimento del pilota approvato e il requisito di bandiera / classe applicabile.
• La prova di funzionamento senza carico, la prova di carico del tamburo, la prova di tenuta statica e l'ispezione di classe possono essere organizzate in base all'ambito dell'ordine, ma i valori di prova e i criteri di accettazione devono essere concordati prima della quotazione.

Attributi personalizzati

• Standard: ISO 7364:2016 → applicabile ai verricelli di scala di alloggio delle navi; conferma ISO 24136 se il progetto riguarda i rulli di verricello di scala pilota.
• Modello nominale: 10 / 16 / 20 kN → selezionato in base al carico del tamburo, al carico di supporto, alla disposizione della scala e alla capacità del filo.
• Tipo di tamburo: singolo tamburo o doppio tamburo → tipo di scala di seguito e disposizione di imbarco della nave.
• Velocità di sollevamento: 8,09 ̇ 20,7 m/min a partire dai dati forniti → confermare la velocità di funzionamento e il metodo di controllo richiesti prima dell'ordine.
• Corda di filo: 6×37-13.0-170-1 → specifiche della corda fornite; deve essere confermato il grado finale della corda, la finitura, il certificato e il fattore di sicurezza.
• Tipo di propulsione: propulsione da motore elettrico → potenza del motore, tensione, frequenza, classe di isolamento e esigenze elettriche marine devono essere confermate.
• Backup manuale: disponibile in base alla configurazione → utilizzato per l'operazione di recupero quando l'azionamento elettrico non è disponibile.
• Controllo: controllo locale come fornito → comando a distanza, interruttore di limite, arresto di emergenza o blocco, se necessario.
• Trattamento superficiale: Sa 2.5 blasting + rivestimento epossidico → rivestimento finale, colore e protezione dalla corrosione seguono le specifiche del recipiente.
• Requisito di certificato: disponibile in base alla portata dell'ordine → certificato di classe, certificato del produttore, certificato di materiale e rapporto di testimone devono essere confermati prima della produzione.

Come funziona

Operator activates local control → Electric motor drives the gearbox and drum → Wire rope pays out or winds in to lower or recover the accommodation ladder → Brake / holding device secures the drum when stopped or in stowage condition → Manual backup can be used for emergency recovery according to the approved operating procedure

Applicazioni

Trasferimento delle scale di alloggio Arrangamenti di imbarco delle navi Navi da carico Navi cisterna Navi da carico Navi da carico Navi da carico Navi da container Arrangamenti di accesso dei passeggeri Progetti di costruzione e ristrutturazione di macchinari sul ponte

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali, ai requisiti di prova e alla procedura di approvazione della società di classe.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

D1: L'ISO 7364 è una norma per i verricelli per scale pilota?

A1: il numero ISO 7364:2016 è la norma ISO per le verricelle di scala di alloggio.Il programma di trasferimento pilota 2021 e i requisiti applicabili dovrebbero essere verificati prima della conferma tecnica finale..

D2: Questo verricello può essere usato per sollevare l'uomo?

A2: non deve essere descritto come un verricello di sollevamento. Il verricello è destinato alla movimentazione e alla tenuta delle scale di alloggio. La sicurezza del trasferimento del personale dipende dalla disposizione completa delle scale approvate,piattaforma di accesso, punti di fissaggio, procedura operativa e approvazione di classe/bandiera.

Q3: Quali informazioni sono necessarie prima del preventivo?

A3: confermare la base standard, il modello nominale, il disegno della scala, il tipo di tamburo, la capacità del filo, l'alimentazione elettrica, il metodo di controllo, il fondamento di installazione, la disposizione manuale di riserva, il requisito di prova,Portata del certificato, quantità, destinazione di consegna e tempo di consegna necessario.
