Verricello per passerella pilota marina 10-20kN ISO 7364 a comando elettrico | Attrezzatura per la movimentazione di passerelle pilota sul ponte della nave
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard:: | ISO 7364:2016 | Tipo:: | Singolo/doppio tamburo elettrico, backup manuale |
|---|---|---|---|
| Test in fabbrica:: | prova di marcia senza carico, prova di carico a tamburo, prova statica sotto carico di tenuta 1,5; | Carico di lavoro:: | 10KN, 16KN, 20KN |
| Velocità ((m/min):: | 8-12 m/min | Fune metallica: | Dia. 13 (mm); |
| Materiale:: | Acciaio mite. | Controllare:: | Controllo locale |
| Certificati di classificazione:: | Certificato CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test | ||
| Evidenziare: | argano iso7364 della scala pilota,argano con comando a motore elettrico della scala pilota,argano della scala pilota 20kn |
||
Descrizione di prodotto
Verricello per passerella pilota marino da 10-20kN a comando elettrico ISO 7364 | Attrezzatura per la movimentazione di passerelle pilota sul ponte di una nave
Panoramica del prodotto
Il verricello per passerella pilota marino a comando elettrico ISO 7364 è progettato per le operazioni di movimentazione e stoccaggio delle passerelle pilota sui ponti delle navi.
È conforme alla norma ISO 7364:2016, garantendo prestazioni sicure e affidabili in ambienti marini.
Il verricello è dotato di azionamento elettrico con backup manuale, struttura compatta e funzionamento stabile per un sicuro dispiegamento e recupero della scala.
Specifiche rapide
• Norma: ISO 7364:2016
• Carico di lavoro: 10 kN | 16 kN | 20 kN
• Tipo di tamburo: Monotamburo | Bitamburo
• Velocità di sollevamento: 8-20 m/min
• Cavo d'acciaio: 6×37-13.0-170-1
• Capacità cavo: fino a 95 m
• Tipo di azionamento: Elettrico (backup manuale)
• Controllo: Controllo locale
• Materiale: Acciaio al carbonio
• Trattamento superficiale: Sa2.5 + Rivestimento epossidico
• Temperatura di lavoro: -40°C a +50°C
Principali parametri tecnici
| Modello | 10KN | 16KN | 20KN |
| Carico sul tamburo (KN) | 10 | 16 | 20 |
| Carico di supporto (KN) | 30 | 48 | 60 |
| Velocità di sollevamento (m/min) | 8.09/10 | 9.85/11.64 | 15.3/20.7 |
| Strato di avvolgimento del cavo sul tamburo | 3 | 3 | 4 |
| Capacità cavo (m) | 37 | 50 | 95 |
| Dimensioni del cavo d'acciaio | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| Rapporto di trasmissione elettrica | 75.43 | 69.48 | 51.19 |
| Rapporto di trasmissione manuale | 30.73 | 30.73 | 31.5 |
| Efficienza totale | 0.83 | 0.858 | 0.85 |
Guida alla selezione del verricello
Passo 1 – Carico di lavoro: 10 kN | 16 kN | 20 kN
Passo 2 – Tipo di tamburo: Monotamburo | Bitamburo
Passo 3 – Velocità di sollevamento: 8-12 m/min | 12-20 m/min
Passo 4 – Cavo d'acciaio: Cavo d'acciaio 6×37
Passo 5 – Tipo di azionamento: Elettrico con backup manuale
Passo 6 – Controllo: Controllo locale
Struttura e componenti
Struttura e componenti: Motore elettrico | Sistema di trasmissione a ingranaggi | Tamburo singolo/doppio | Sistema di cavo d'acciaio | Sistema frenante | Sistema di azionamento manuale | Pannello di controllo | Telaio di base
Attributi personalizzati
Carico di lavoro: 10 / 16 / 20 kN
Tipo di tamburo: Singolo / Doppio
Velocità: 8-20 m/min
Tipo di azionamento: Elettrico
Controllo: Locale
Cavo d'acciaio: 6×37
Installazione: Montaggio a ponte
Guida alla configurazione personalizzata e alla richiesta di informazioni
Carico di lavoro | Tipo di tamburo | Velocità di sollevamento | Specifiche del cavo d'acciaio | Capacità del cavo | Requisiti di installazione
Inviare i dati sopra indicati per la selezione del modello e il preventivo
Come funziona
Il motore elettrico aziona il tamburo tramite un riduttore, avvolgendo o rilasciando il cavo d'acciaio per la movimentazione delle passerelle pilota.
L'azionamento manuale garantisce il funzionamento in caso di interruzione di corrente.
Applicazioni
Applicazioni: Movimentazione passerelle pilota | Operazioni sul ponte di navi | Navi da carico | Navi offshore | Operazioni portuali e di banchina
Certificazioni e vantaggi
Certificazioni: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Vantaggi: Conforme alla norma ISO 7364 | Azionamento elettrico stabile | Design compatto | Backup manuale | Manutenzione facile
Disegni e foto
• Disegno di assieme generale
• Disegno strutturale
• Layout di installazione

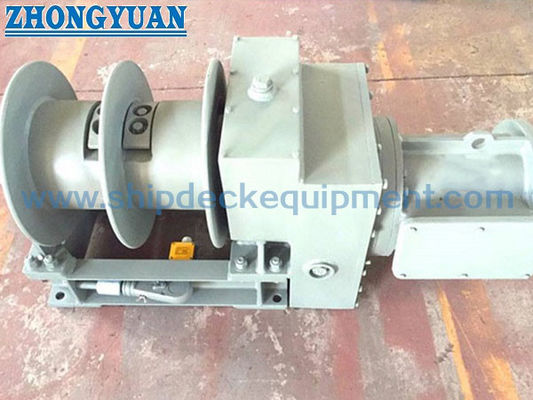

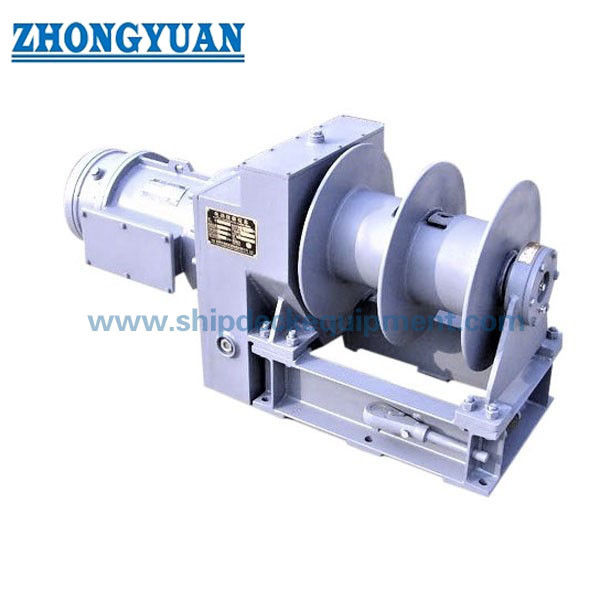

• Foto del prodotto
Informazioni sull'ordine
MOQ: 1 unità
Tempi di consegna: In base al progetto
Pagamento: T/T, L/C
FAQ
D1: È conforme alla norma ISO? R: Sì, ISO 7364:2016.
D2: Funzionamento di backup? R: Azionamento manuale disponibile.
D3: Opzioni del tamburo? R: Tamburo singolo e doppio.
