Argano elettrico per scaletta di alloggiamento da 10-20 kN | Attrezzatura per la movimentazione di scalette di imbarco su ponte navale ISO 7364

Panoramica del prodotto

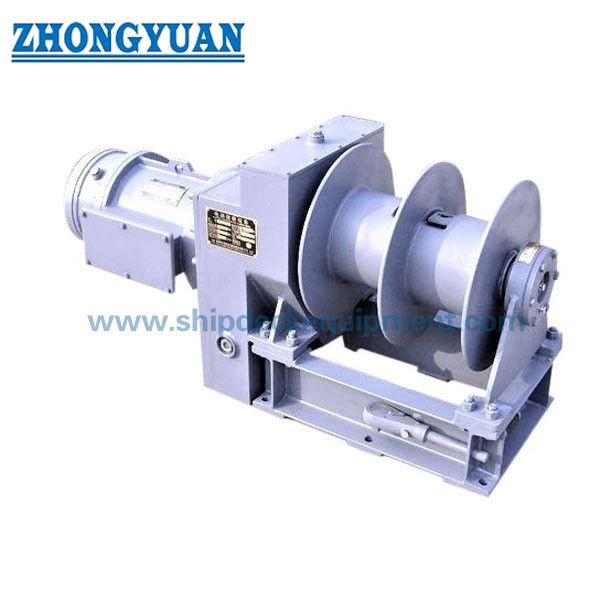

L'argano elettrico per scaletta di alloggiamento da 10-20 kN è un'attrezzatura di coperta navale utilizzata per abbassare, sollevare e fissare una scaletta di alloggiamento durante le disposizioni di imbarco. È dotato di un azionamento elettrico, trasmissione a ingranaggi, tamburo, sistema di fune metallica, freno/dispositivo di tenuta, azionamento manuale di riserva e apparecchiature di controllo locale. La selezione dell'argano deve essere verificata insieme al tipo di scaletta, al carico del tamburo, al carico di supporto, alla capacità della fune metallica, alla posizione di installazione, all'alimentazione, alla disposizione di controllo e al disegno della disposizione di imbarco della nave.

Il nome del prodotto fornito utilizza "argano per scaletta pilota", ma i controlli standard mostrano che ISO 7364:2016 è intitolato per argani per scalette di alloggiamento, mentre i mulinelli per argani per scalette pilota sono coperti separatamente da ISO 24136:2021. Pertanto, questa pagina posiziona il prodotto come un argano elettrico per scaletta di alloggiamento ISO 7364. Se il progetto effettivo è per un mulinello per argano per scaletta pilota, ISO 24136, SOLAS V/23, i requisiti IMO per il trasferimento pilota e la disposizione di trasferimento pilota approvata della nave devono essere confermati prima del preventivo finale.

Specifiche rapide

• Tipo di prodotto: argano elettrico per scaletta di alloggiamento → macchinari di coperta per abbassamento, sollevamento, tenuta e stivaggio controllati della scaletta.

• Base standard: ISO 7364:2016 → lo scopo ufficiale ISO è per argani per scalette di alloggiamento; i mulinelli per argani per scalette pilota devono essere verificati secondo ISO 24136:2021.

• Carico nominale del tamburo: 10 / 16 / 20 kN → la selezione deve seguire il peso della scaletta, il sistema di avvolgimento della fune, il carico del tamburo e la disposizione approvata della nave.

• Carico di supporto: 30 / 48 / 60 kN → utilizzato come dati di selezione forniti e non deve essere riscritto come SWL di sollevamento per il personale.

• Velocità di sollevamento: 8,09-20,7 m/min secondo i dati del modello forniti → la velocità finale deve corrispondere all'operazione di imbarco e ai requisiti di controllo sicuro.

• Fune metallica: 6×37-13,0-170-1 come fornito → lo standard esatto della fune, il grado di resistenza, la zincatura e lo scopo del certificato devono essere confermati.

• Capacità fune: 37 / 50 / 95 m → importante per lo spostamento della scaletta, il controllo degli strati del tamburo e l'altezza disponibile sul lato nave.

• Azionamento e riserva: azionamento motore elettrico con funzionamento manuale → l'azionamento manuale viene utilizzato per il recupero di emergenza o in caso di interruzione di corrente secondo la disposizione del progetto.

• Test di fabbrica: test di funzionamento a vuoto, test di carico del tamburo e test di tenuta statica possono essere organizzati in base all'ambito dell'ordine e ai requisiti di ispezione.

• Trattamento superficiale: sabbiatura Sa 2,5 + rivestimento epossidico come riferimento → il sistema di rivestimento finale segue le specifiche della nave o i requisiti del cliente.

Parametri tecnici principali

Guida alla selezione e alla richiesta

Passo 1: Confermare se il progetto richiede un argano per scaletta di alloggiamento ISO 7364 o un mulinello per argano per scaletta pilota. Questo punto deve essere chiarito prima, poiché ISO 7364 e ISO 24136 coprono attrezzature diverse.

Passo 2: Confermare il modello nominale: 10 kN, 16 kN o 20 kN in base al peso della scaletta di alloggiamento, al sistema di avvolgimento della fune, all'altezza di spostamento, alla posizione di stivaggio e alla disposizione di imbarco approvata.

Passo 3: Confermare la disposizione a tamburo singolo o doppio, la capacità della fune metallica, il requisito degli strati di avvolgimento, l'orientamento del tamburo e la disposizione a sinistra/destra, se applicabile.

Passo 4: Confermare azionamento e controllo: specifica del motore elettrico, alimentazione, stazione di controllo locale, arresto di emergenza, accesso di riserva manuale e qualsiasi requisito di controllo remoto.

Passo 5: Confermare l'ambito di sicurezza e ispezione: freno/dispositivo di tenuta, test di tenuta statica, test di funzionamento a vuoto, test di carico del tamburo, certificato materiale, testimonianza di classe e criteri di accettazione.

Passo 6: Fornire disegno della scaletta, disegno della fondazione dell'argano, disposizione del ponte, spazio di installazione disponibile, quantità, requisito del certificato, destinazione di consegna e tempo di consegna richiesto.

Struttura

Motore elettrico | Sistema di trasmissione a ingranaggi | Tamburo singolo o doppio | Fune metallica e terminazione della fune | Freno / dispositivo di tenuta | Azionamento manuale di riserva | Stazione di controllo locale | Fondazione del ponte e telaio di base | Copertura protettiva o protezione, se specificato

Vantaggi di sicurezza e azionamento delle attrezzature di imbarco

• L'azionamento elettrico fornisce una rotazione controllata del tamburo per abbassare e recuperare la scaletta di alloggiamento, mentre il rapporto di trasmissione è selezionato per adattarsi al carico del tamburo e alla velocità operativa.

• L'azionamento manuale di riserva consente l'operazione di recupero quando l'alimentazione elettrica non è disponibile, ma il suo accesso, lo spazio operativo e la disposizione della maniglia devono essere confermati dal disegno della disposizione della nave.

• Il freno o il dispositivo di tenuta è una parte critica per la sicurezza. La sua capacità di tenuta, il carico di prova statico, il metodo di rilascio e l'ambito di ispezione devono essere confermati prima della produzione.

• La capacità della fune metallica e gli strati di avvolgimento influiscono sullo spostamento sicuro e sullo stivaggio. Un eccessivo strato di fune o un errato percorso della fune possono causare un avvolgimento irregolare, danni alla fune o una ridotta affidabilità operativa.

• Per gli argani per scalette di alloggiamento ISO 7364, l'attrezzatura è destinata alla movimentazione e alla tenuta della scaletta. Non deve essere commercializzata come argano di sollevamento per scopi generali o dispositivo di sollevamento del personale.

• Se utilizzato in una disposizione di trasferimento pilota, la posizione del mulinello dell'argano non deve ostacolare l'accesso sicuro, e la disposizione effettiva deve seguire la disposizione di trasferimento pilota approvata e i requisiti applicabili della bandiera/classe.

• Test di funzionamento a vuoto, test di carico del tamburo, test di tenuta statica e ispezione di classe possono essere organizzati in base all'ambito dell'ordine, ma i valori di prova e i criteri di accettazione devono essere concordati prima del preventivo.

Attributi personalizzati

• Standard: ISO 7364:2016 → si applica agli argani per scalette di alloggiamento delle navi; confermare ISO 24136 se il progetto è per mulinelli per argani per scalette pilota.

• Modello nominale: 10 / 16 / 20 kN → selezionare in base al carico del tamburo, al carico di supporto, alla disposizione della scaletta e alla capacità della fune metallica.

• Tipo di tamburo: tamburo singolo o tamburo doppio → seguire il tipo di scaletta e la disposizione di imbarco della nave.

• Velocità di sollevamento: 8,09-20,7 m/min dai dati forniti → confermare la velocità operativa richiesta e il metodo di controllo prima dell'ordine.

• Fune metallica: 6×37-13,0-170-1 → specifica della fune fornita; il grado finale della fune, la finitura, il certificato e il fattore di sicurezza devono essere confermati.

• Tipo di azionamento: azionamento motore elettrico → la potenza del motore, la tensione, la frequenza, la classe di isolamento e i requisiti elettrici marini devono essere confermati.

• Riserva manuale: disponibile in base alla configurazione → utilizzata per l'operazione di recupero quando l'azionamento elettrico non è disponibile.

• Controllo: controllo locale come fornito → se richiesto, devono essere indicati controllo remoto, interruttore di fine corsa, arresto di emergenza o interblocco.

• Trattamento superficiale: sabbiatura Sa 2,5 + rivestimento epossidico → il rivestimento finale, il colore e la protezione anticorrosione seguono le specifiche della nave.

• Requisito del certificato: disponibile in base all'ambito dell'ordine → certificato di classe, certificato del produttore, certificato materiale e rapporto di testimonianza devono essere confermati prima della produzione.

Come funziona

L'operatore attiva il controllo locale → Il motore elettrico aziona il cambio e il tamburo → La fune metallica si srotola o si avvolge per abbassare o recuperare la scaletta di alloggiamento → Il freno/dispositivo di tenuta blocca il tamburo quando è fermo o in posizione di stivaggio → La riserva manuale può essere utilizzata per il recupero di emergenza secondo la procedura operativa approvata

Applicazioni

Movimentazione scaletta di alloggiamento | Disposizione di imbarco nave | Navi mercantili | Navi cisterna | Navi portarinfuse | Navi portacontainer | Disposizioni di accesso passeggeri | Progetti di macchinari di coperta nuovi e di retrofit

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali, ai requisiti di prova e alla procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

Disegni e foto

FAQ

D1: ISO 7364 è uno standard per argani per scalette pilota?

R1: No. ISO 7364:2016 è lo standard ISO per argani per scalette di alloggiamento. Se il progetto è per un mulinello per argano per scaletta pilota, ISO 24136:2021 e i requisiti applicabili per la disposizione di trasferimento pilota devono essere verificati prima della conferma tecnica finale.

D2: Questo argano può essere utilizzato per il sollevamento di persone?

R2: Non deve essere descritto come un argano per il sollevamento di persone. L'argano è destinato alla movimentazione e alla tenuta della scaletta di alloggiamento. La sicurezza del trasferimento del personale dipende dalla disposizione completa della scaletta approvata, dalla piattaforma di accesso, dai punti di fissaggio, dalla procedura operativa e dall'approvazione di classe/bandiera.

D3: Quali informazioni sono necessarie prima del preventivo?

R3: Confermare la base standard, il modello nominale, il disegno della scaletta, il tipo di tamburo, la capacità della fune metallica, l'alimentazione, il metodo di controllo, la fondazione di installazione, la disposizione della riserva manuale, il requisito di prova, l'ambito del certificato, la quantità, la destinazione di consegna e il tempo di consegna richiesto.
