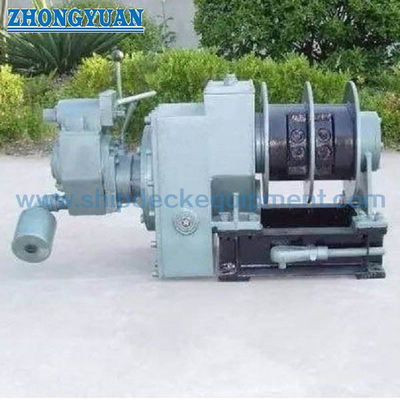

Argano per scaletta pilota marina 5-30kN ISO 7364 a tamburo diviso pneumatico
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | TT, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard:: | ISO 7364:2016 | Tipo:: | per la fabbricazione di apparecchiature per la produzione di energia elettrica |
|---|---|---|---|
| Test in fabbrica:: | prova di marcia senza carico, prova di carico a tamburo, prova statica sotto carico di tenuta 1,5; | Carico di lavoro:: | 10KN, 16KN, 20KN |
| Velocità ((m/min):: | 9-15 m/min | Fune metallica: | 6*37-13.0-170-1; |
| Materiale:: | Acciaio mite. | Controllare:: | Controllo locale |
| Certificati di classificazione:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, ecc. | ||
| Evidenziare: | argano della scala pilota di iso 7364,spacchi l'argano della scala pilota del tamburo,argano con comando a motore pneumatico della scala pilota |
||
Descrizione di prodotto
Verricello per passerella pilota marino 5-30kN ISO 7364 con tamburo diviso pneumatico
Panoramica del prodotto
Il verricello per passerella pilota pneumatico con tamburo diviso ISO 7364 è progettato per l'abbassamento e il sollevamento sicuri delle passerelle pilota in alluminio.
Utilizza un motore pneumatico antideflagrante ed è adatto ad ambienti marini pericolosi.
Il sistema include un funzionamento di backup manuale ed è conforme alla norma ISO 7364:2016.
Specifiche rapide
• Standard: ISO 7364:2016
• Carico di lavoro (carico del tamburo): 5-30 kN
• Carico di tenuta: 15-90 kN
• Tipo di tamburo: tamburo diviso
• Velocità di sollevamento: 9-15 m/min
• Diametro fune d'acciaio: 11-16 mm (a seconda del carico)
• Tipo di azionamento: motore pneumatico
• Controllo: controllo locale
• Materiale: acciaio dolce
Parametri tecnici principali
| Nominale dimensioni |
Tamburo carico(a) |
Carico di tenuta (a) kN |
Procedura di prova del verricello | Diametro fune d'acciaio selezionato effettivamente (d) mm |
|||||
| Resistenza minima della fune(a) (5x carico di tenuta) KN |
Diametro fune d'acciaio (b,c) mm |
Singolo tamburo |
Tamburo diviso o doppio tamburo |
||||||
| 5 | 5 | 15 | 75 | 12 | 11 | - | |||
| 6 | 6,3 | 18 | 90 | 13 | 11 | - | |||
| 8 | 8 | 25 | 125 | 16 | 13 | - | |||
| 10 | 10 | 30 | 150 | 18 | 13 | 13 | |||
| 12 | 12,5 | 37,5 | 188 | 20 | 13 | 13 | |||
| 16 | 16 | 48 | 240 | 22 | 14(15) | 14(15) | |||
| 20 | 20 | 60 | 300 | 24 | 16(15) | 16(15) | |||
| 25 | 25 | 75 | 375 | 26 | - | 16 | |||
| 30 | 30 | 90 | 450 | 28 | - | 16 | |||
| NOTA Scegliere il diametro effettivo della fune d'acciaio dei verricelli in base al seguente caso: il carico di rottura della fune d'acciaio non deve essere inferiore a cinque volte il carico di tenuta effettivo dei verricelli per scale di alloggio. a Per i verricelli che lavorano con due funi, i valori elencati sono la somma delle forze su ciascuna fune. b Nella colonna 4, sulla base di un fattore di sicurezza del carico di tenuta pari a cinque, tutti i valori devono essere selezionati nella prova di carico del verricello. C Il diametro della fune indicato nella colonna 4 è utilizzato solo per la prova di carico statico dei verricelli con una fune di conseguenza. d Il diametro della fune tra parentesi indica che questi valori sono inclusi nelle specifiche degli standard nazionali. |
|||||||||
| NOME | UNITÀ | SPECIFICA | |||||||
| Motore ad aria | Tipo | / | SMF-5.5P-900S | ||||||
| Potenza | Kw | 4 | |||||||
| Rivoluzione nominale | rpm | 900 | |||||||
| Pressione di esercizio | Mpa | 0.59 | |||||||
| Consumo d'aria | m3/min | 6 | |||||||
| Fattore di servizio | min | 30 | |||||||
| Efficienza totale | / | 0.858 | |||||||
| Rapporto di trasmissione manuale | / | 30.73 | |||||||
| Rapporto di trasmissione pneumatica | / | 75.43 | |||||||
| Dimensioni fune d'acciaio | / | 6*37-13-170-1 | |||||||
| Capacità fune | m | 50 | |||||||
| Strati di avvolgimento della fune sul tamburo | / | 3 | |||||||
| Velocità di sollevamento | m/min | 10 | |||||||
| Carico di supporto | KN | 48 | |||||||
| Carico del tamburo | KN | 16 | |||||||
Guida alla selezione del verricello
Passo 1 - Selezionare il carico del tamburo: 5-30 kN
Passo 2 - Corrispondere il carico di tenuta: 15-90 kN
Passo 3 - Selezionare il diametro della fune in base al carico
Passo 4 - Confermare il sistema di azionamento pneumatico
Passo 5 - Installazione: montato sul ponte
Struttura e componenti
Struttura e componenti: Motore pneumatico | Trasmissione a ingranaggi | Tamburo diviso | Sistema fune d'acciaio | Sistema frenante | Azionamento manuale | Valvola di controllo | Telaio di base
Applicazioni
Applicazioni: Movimentazione passerelle pilota | Navi offshore | Piattaforme petrolifere e del gas | Ambienti pericolosi
Certificazioni e vantaggi
Certificazioni: CCS | NK | BV | ABS | DNV | LR | KR | RINA | IRS | RS | CRS
Vantaggi: Azionamento pneumatico antideflagrante | Selezione gamma di carico completa | Design a tamburo diviso | Backup manuale | Funzionamento affidabile
Disegni e foto
• Disegno di assieme generale
• Disegno strutturale
• Layout di installazione

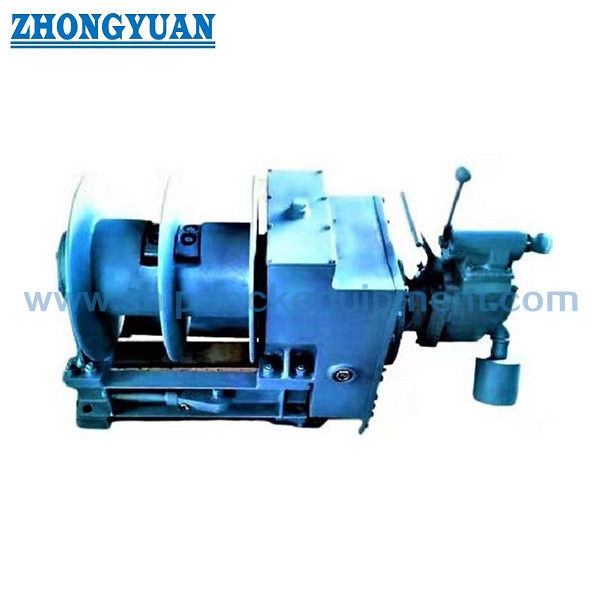

• Foto del prodotto
Informazioni sull'ordine
• MOQ: 1 unità
• Consegna: Basata sul progetto
• Pagamento: T/T, L/C
FAQ
D1: Perché l'azionamento pneumatico?
R: Adatto per aree pericolose.
D2: Gamma?
R: Serie completa 5-30 kN.
