Guida della catena dell'ancora marina. CB/T 290-1995

Guida della catena dell'ancora marina. CB/T 290-1995

Visualizzazione del prodotto

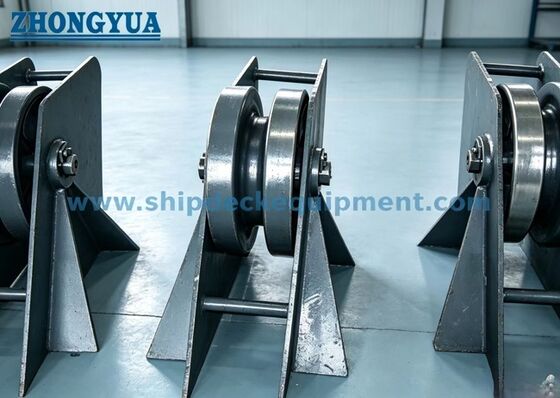

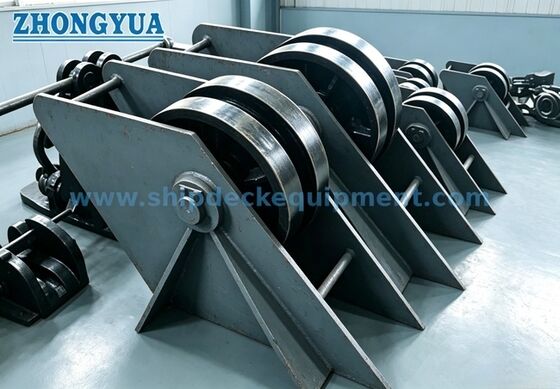

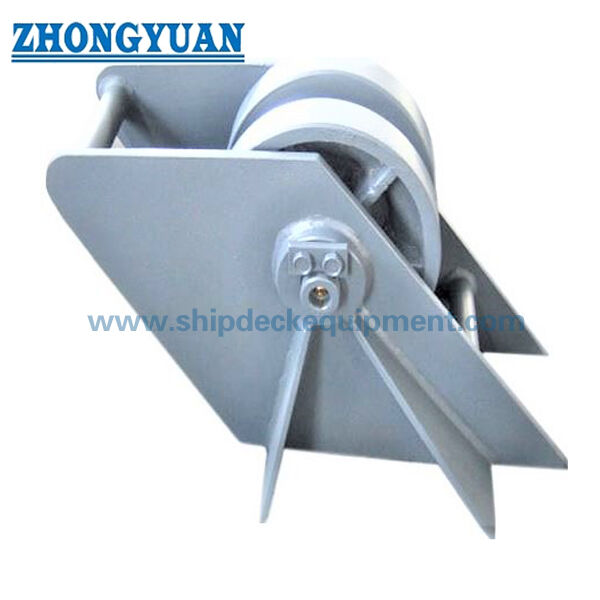

La ruota a rulli CB/T 290 è una guida a catena del ponte della nave utilizzata per controllare la direzione di corsa della catena di ancoraggio nell'arrangiamento di movimentazione dell'ancora.È utilizzato principalmente per la guida della catena sinistra-destra e un movimento più liscio della catenaIn una tipica disposizione del ponte,è installato insieme a un tappo della catena della ghigliottina in acciaio fuso e posizionato tra il tappo della catena e il parabrezza dell'ancora in base al disegno della nave.

La ruota a rulli è realizzata per catene di ancoraggio dal diametro nominale di 12,5 mm al 68 mm e può essere fornita con montaggio a ponte saldato o con montatura a bulloni in base alle esigenze di installazione.Una ruota di acciaio fuso ruota attorno a un albero ben lubrificato, aiuta la catena a passare più agevolmente riducendo al contempo il trascinamento locale tra la catena e le attrezzature di ponte.e il campo di applicazione del certificato deve essere confermato secondo il disegno del progetto.

Specificità rapide

• Funzione del prodotto: guida del rullo della catena di ancoraggio → guida la direzione della catena di ancoraggio e aiuta la catena a muoversi senza intoppi; non è un tappo della catena.
• Standard: CB/T 290-1995 → riferimento per la selezione del modello, le dimensioni principali e il peso per le ruote a rulli della catena di ancoraggio delle navi.
• Installazione tipica: tra il tappo della catena della ghigliottina in acciaio fuso e il parabrezza dell'ancora → utilizzato come guida della catena nella disposizione dell'ancora sul ponte.
• L'intervallo di diametro della catena: da 12,5 mm a 68 mm → copre le dimensioni comuni delle catene di ancoraggio delle piccole e medie navi nella tabella fornita.
• Gamma di peso: da 12,7 kg a 832,3 kg → utile per la movimentazione, l'imballaggio, la stima del carico e la pianificazione dell'installazione sul ponte.
• Materiali principali: acciaio fuso ZG230-450, acciaio inossidabile e acciaio C-Mn secondo le specifiche fornite → la gamma finale dei materiali deve essere confermata prima dell'ordine.
• Lubrificazione dell'albero: la disposizione dell'albero ben lubrificata → consente una rotazione flessibile del rullo e una manutenzione più facile.
• Trattamento superficiale: Sa 2.5 blasting + uno strato di epoxy shop primer come riferimento → finitura lucida, galvanizzata o personalizzata può essere discussa in base alle esigenze del progetto.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Passo 1: confermare la ruota a rulli della catena di ancoraggio CB/T 290-1995 e selezionare dal tipo 14 al tipo 68 in base al diametro nominale della catena di ancoraggio.

Passo 2: confermare la disposizione del ponte, in particolare il cavo della catena tra il tappo della catena della ghigliottina in acciaio fuso e il parabrezza dell'ancora.

Passo 3: confermare se la ruota a rullo sarà saldata sul ponte o avvitata alla fondazione di montaggio; il rinforzo del ponte e i dettagli del bullone/saldatura devono seguire il disegno del recipiente.

Passaggio 4: confermare la direzione del filo della catena, il tipo di tappo della catena, la posizione del parabrezza e se il rullo è necessario per la nuova costruzione, la sostituzione o la riparazione.

Fase 5: prima del preventivo, confermare i requisiti relativi al materiale, all'arrangiamento della lubrificazione dell'albero, al trattamento superficiale e agli eventuali requisiti in acciaio inossidabile o galvanizzato.

Fase 6: confermare l'ambito di applicazione del certificato prima dell'ordine: certificato di fabbricante, certificato di materiale, certificato di classe, ispezione di testimoni o altro requisito del progetto.

Fase 7: fornire la quantità, la destinazione di consegna, il tempo di consegna richiesto, il disegno GA, il disegno di installazione e le foto di riferimento, se disponibili.

Struttura

Cast steel roller wheel | Grease-lubricated shaft | Mild steel / C-Mn steel side wall | Deck welded or bolted mounting interface | Anchor chain contact groove | Chain direction guide arrangement | Shop primer or specified surface treatment

Guida della catena e vantaggi dell'ingegneria

• Il prodotto è progettato come guida della catena di ancoraggio per il controllo della direzione.
• La ruota a rulli aiuta a guidare la catena di ancoraggio a sinistra o a destra nell'arrangiamento del ponte, riducendo il trascinamento diretto della catena sulle strutture fisse del ponte.
• Un albero ben lubrificato consente alla ruota di ruotare in modo più flessibile durante il movimento della catena, il che è importante per il passaggio liscio della catena di ancoraggio e l'accesso alla manutenzione.
• Il prodotto può essere posizionato con un tappo della catena della ghigliottina in acciaio fuso e un ventole di ancoraggio, ma la posizione effettiva dovrebbe seguire il disegno GA della nave e la disposizione dell'attrezzatura di ponte.
• L'intervallo di dimensioni fornito dal tipo 14 al tipo 68 consente la selezione in base al diametro della catena invece di utilizzare una guida di grandi dimensioni senza verificare il percorso di conduzione della catena.
• Il montaggio con saldatura o bulloni può essere discusso in base alla struttura della nave; il rinforzo del ponte, la pastiglia di montaggio, il grado del bullone e i dettagli della saldatura dovrebbero essere confermati dal cantiere navale o dall'ufficio progettazione.
• La preparazione superficiale, come la blasting Sa 2.5 e la preparazione epoxidica, aiuta a preparare il prodotto per i sistemi di rivestimento marino, mentre il rivestimento finale deve seguire le specifiche di verniciatura del recipiente.

Attributi personalizzati

• Standard: CB/T 290-1995 → utilizzato come riferimento principale per il modello, le dimensioni e il peso delle ruote a rullo con catena di ancoraggio.
• Tipo di prodotto: ruota a rulli della catena di ancoraggio → guida della direzione della catena per le impostazioni dell'ancora sul ponte, non un tappo della catena.
• Diametro della catena: 12,5·68 mm → selezionare il tipo di ruota a rulli in base alla dimensione nominale della catena di ancoraggio nel disegno del recipiente.
• Posizione d'installazione: tra il tappo della catena e il parabrezza dell'ancora → disposizione tipica quando viene utilizzato con tappo della catena della ghigliottina in acciaio fuso; la posizione finale deve essere confermata dal disegno GA.
• Forma di montaggio: saldatura sul ponte o montaggio a bulloni → confermare il metodo di installazione, la fondazione e il rinforzo prima della produzione.
• Materiale della ruota: acciaio fuso ZG230-450 secondo le specifiche fornite → la tracciabilità del materiale finale e la portata del certificato devono essere confermate prima dell'ordine.
• Parete laterale/materiale di supporto: acciaio tenero o acciaio C-Mn secondo le specifiche fornite → la qualità effettiva dell'acciaio deve seguire i requisiti del progetto.
• Lubrificazione dell'albero: l'albero ben lubrificato → supporta la rotazione flessibile del rullo e contribuisce a ridurre la difficoltà di manutenzione.
• Trattamento superficiale: Sa 2.5 blasting + epoxy shop primer, finitura lucidata, galvanizzata o personalizzata → sistema di rivestimento finale deve essere confermato dalle specifiche del progetto.
• Requisito di certificato: disponibile in base ai requisiti del progetto → l'approvazione della classe o l'ispezione dei testimoni deve essere confermata prima del preventivo.

Come funziona

Anchor chain moves from the windlass side → Chain contacts the rotating roller wheel → The well-greased shaft supports smooth wheel rotation → The roller guides the chain direction toward the chain stopper / chain lead route → The chain stopper provides holding or locking when required

Applicazioni

Small and medium ships | Deck anchor chain guide arrangements | Anchor windlass and chain stopper matching installations | Anchor recess positioning assistance | Newbuilding projects | Replacement and repair of deck chain guide equipment

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, alla portata dell'ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della società di classe.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

Q1: La ruota a rulli della catena di ancoraggio CB/T 290 è un tappo della catena?

R1: No. Questo prodotto è utilizzato per guidare la direzione della catena di ancoraggio e sostenere un movimento più agevole della catena.La presa o il blocco della catena devono essere forniti dal tappo della catena di ancoraggio corrispondente in base alla disposizione del recipiente.

D2: Come si deve selezionare il tipo corretto di ruota a rulli?

A2: selezionare il tipo in base al diametro nominale della catena di ancoraggio, alla direzione di guida della catena, alla disposizione del ponte, alla posizione del tappo della catena, alla posizione del parabrezza e allo spazio di montaggio disponibile.La tabella fornita fornisce le principali dimensioni e il peso per la selezione iniziale e la quotazione.

Q3: Quali informazioni sono necessarie prima del preventivo?
