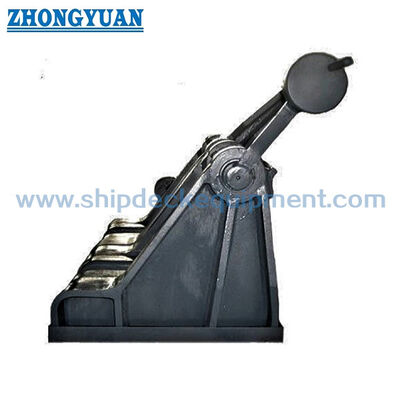

Chiusura della catena di ancoraggio in acciaio fuso tipo Pawl JIS F 2031:1998

Argano in acciaio fuso tipo a cricchetto | JIS F 2031:1998

Panoramica del prodotto

L'argano in acciaio fuso tipo a cricchetto JIS F 2031:1998 è un dispositivo di bloccaggio della catena per sistemi di ancoraggio coperto dall'Allegato 3 della norma. È destinato principalmente a grandi navi che utilizzano catene di ancoraggio JIS F 3303 Grado 2 o Grado 3 ed è normalmente installato tra il verricello e il passacatena o la bitta. Il cricchetto si aggancia alla catena in modo che il carico della catena di ancoraggio possa essere trasferito attraverso la fondazione del fermacatena nella struttura della nave.

Questo prodotto è un fermacatena, non un accessorio di sollevamento e non una bitta di ormeggio. La selezione deve basarsi sul diametro e sul grado della catena di ancoraggio, sulla classe di resistenza JIS richiesta, sul lato operativo e sul condotto della catena, sul grillo di collegamento, sulla fondazione del ponte e sul rinforzo, sul disegno di disposizione approvato e sui requisiti della società di classificazione.

Specifiche rapide

• Tipo di prodotto: Argano in acciaio fuso tipo a cricchetto → configurazione di bloccaggio catena Allegato 3 JIS per sistemi di ancoraggio.

• Norma: JIS F 2031:1998, Allegato 3 (normativo) → riferimento normativo per l'argano in acciaio fuso tipo a cricchetto.

• Catena di ancoraggio applicabile: JIS F 3303 Grado 2 / Grado 3, 58–122 mm → confermare il grado della catena e il diametro esatto prima della selezione.

• Intervallo di dimensioni nominali: 60–122 → dodici dimensioni nominali standard corrispondenti a intervalli di diametro catena definiti.

• Grillo di collegamento: le dimensioni nominali 68 e inferiori possono utilizzare un grillo di giunzione o un grillo Kenter; le dimensioni 73 e superiori utilizzano un grillo Kenter → controllare la disposizione della catena della nave.

• Base materiale standard: telaio laterale corpo SCW410, cricchetto SC410, albero cricchetto S35C e boccola BC6 → i certificati dei materiali dei componenti dipendono dall'ambito dell'ordine.

• Massa calcolata: circa 401–2.900 kg → rilevante per la movimentazione, la pianificazione dell'installazione, l'imballaggio e il trasporto.

• Classificazione di resistenza: le basi di progettazione JIS Classe A / Classe B sono l'80% / 40% del carico di rottura nominale della catena applicabile → questi valori non sono SWL del prodotto.

Parametri tecnici principali

Dimensioni principali di selezione da JIS F 2031:1998 Allegato 3. Le dimensioni sono in mm; la massa calcolata è in kg.

Guida alla selezione e alla richiesta

• Passo 1: Confermare l'argano in acciaio fuso tipo a cricchetto JIS F 2031:1998 Allegato 3 e selezionare la dimensione nominale dal diametro effettivo della catena di ancoraggio.

• Passo 2: Confermare la catena JIS F 3303 Grado 2 o Grado 3, il diametro della catena, la base del certificato della catena e la disposizione del grillo di giunzione / Kenter.

• Passo 3: Confermare la classe di resistenza JIS richiesta (Classe A o Classe B), il lato operativo e qualsiasi regola di classe specifica del progetto o requisito del proprietario prima dell'approvazione.

• Passo 4: Fornire la disposizione verricello-passacatena / bitta, il condotto della catena, lo spazio disponibile sul ponte, la posizione dell'argano, i dettagli della fondazione e le informazioni sul rinforzo del ponte.

• Passo 5: Confermare la tracciabilità del materiale, il sistema di rivestimento, l'ambito di ispezione / NDT, la testimonianza della società di classificazione e i requisiti del certificato.

• Passo 6: Fornire quantità, tipo di nave, posizione di installazione, disegno approvato o di riferimento, destinazione di consegna e tempo di consegna richiesto.

Struttura

Telaio laterale corpo in acciaio fuso | Membro di tenuta del cricchetto | Boccola BC6 | Albero cricchetto S35C | Bulloni / elementi di fissaggio | Punto di ingrassaggio | Interfaccia fondazione ponte

Vantaggi di bloccaggio catena, installazione e ingegneria

• Il cricchetto fornisce una funzione di bloccaggio meccanico positivo della catena indipendente dal comando del verricello, con il carico di bloccaggio trasferito attraverso il corpo dell'argano e la fondazione nella struttura dello scafo.

• L'Allegato 3 è destinato principalmente a disposizioni di catene di ancoraggio Grado 2 / Grado 3 per grandi navi nell'intervallo 58–122 mm.

• La norma distingue le basi di resistenza JIS Classe A e Classe B. La classe applicabile deve essere confermata dalle specifiche della nave e non deve essere convertita in una dichiarazione SWL.

• Per le dimensioni nominali 68 e inferiori, la disposizione di collegamento può ospitare un grillo di giunzione o un grillo Kenter; le dimensioni 73 e superiori sono predisposte per un grillo Kenter.

• Il materiale standard del telaio laterale del corpo è SCW410. L'Allegato 3 consente anche una costruzione equivalente in resistenza con telaio laterale in lamiera d'acciaio saldata, soggetta all'approvazione del progetto e del progetto applicabile.

• La corretta seduta della catena, l'innesto del cricchetto, il condotto della catena e l'allineamento della fondazione sono importanti per evitare contatti locali anomali e carichi involontari dell'anello della catena.

• L'accoppiamento dell'albero del cricchetto, le condizioni della boccola, la lubrificazione, la protezione dalla corrosione e le condizioni del dispositivo di fissaggio devono rimanere accessibili per l'ispezione e la manutenzione.

Attributi personalizzati

• Norma: JIS F 2031:1998 → la norma principale si basa su ISO 6325:1987; il tipo in acciaio fuso a cricchetto è specificato nell'Allegato 3.

• Tipo di prodotto: Argano in acciaio fuso tipo a cricchetto → attrezzatura di bloccaggio catena di ancoraggio, non un rullo guida o un accessorio di sollevamento.

• Dimensione nominale: 60 / 64 / 68 / 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 → selezionato dall'intervallo di diametro catena applicabile.

• Catena applicabile: JIS F 3303 Grado 2 / Grado 3, 58–122 mm → grado e diametro esatti da confermare dalla documentazione della catena.

• Base materiale standard: telaio laterale corpo SCW410 | cricchetto SC410 | albero cricchetto S35C | boccola BC6 → materiale di fornitura effettivo e livello di tracciabilità da confermare per ordine.

• Classe di resistenza: JIS Classe A o Classe B → la base di progettazione è legata al carico di rottura nominale della catena applicabile; non indicare come SWL del prodotto.

• Installazione: Normalmente tra verricello e passacatena o bitta → condotto catena finale, posizione argano, saldatura e rinforzo ponte richiedono revisione disegno nave.

• Trattamento superficiale: la sabbiatura Sa 2.5 + primer da officina epossidico può essere utilizzata come riferimento di fornitura del progetto → il sistema di verniciatura finale seguirà la specifica di rivestimento approvata della nave / cantiere navale.

• Requisito del certificato: Disponibile secondo i requisiti del progetto → partecipazione della classe, certificati dei materiali e ambito di ispezione da confermare prima dell'ordine.

Come funziona

La catena di ancoraggio viene fatta passare attraverso l'argano → L'anello della catena viene posizionato nell'area di seduta → Il cricchetto viene chiuso e fissato → La forza di bloccaggio della catena di ancoraggio viene trasferita attraverso il corpo dell'argano e la fondazione → Il cricchetto viene rilasciato solo secondo la procedura operativa approvata quando la catena è pronta a correre

Applicazioni

Grandi navi oceaniche | Navi portarinfuse | Navi cisterna | Navi portacontainer | Navi da carico generale | Stazioni di ancoraggio di prua | Disposizioni di verricelli di ancoraggio | Progetti di nuova costruzione e sostituzione compatibili con i disegni

Certificazioni e vantaggi

L'ispezione e la certificazione possono essere organizzate secondo i requisiti del progetto, la tracciabilità dei materiali, l'ambito dell'ordine, le regole di classe applicabili e i punti di testimonianza concordati.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

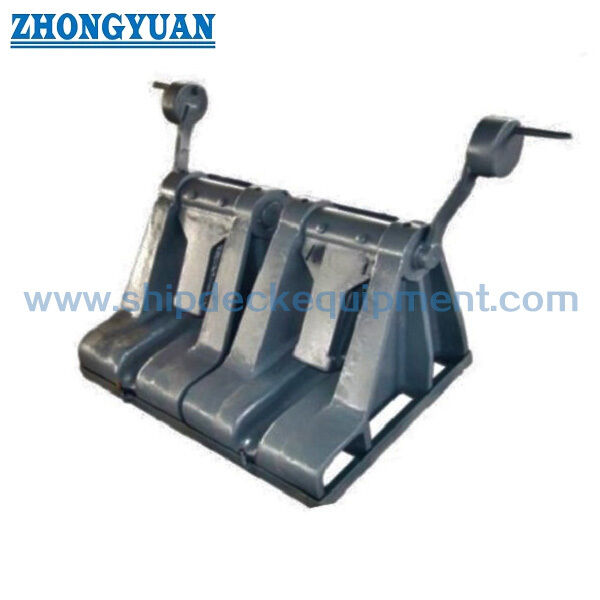

Disegno e foto

FAQ

Q1: Qual è la differenza tra un argano a cricchetto e un rullo guida per catena di ancoraggio?

A1: Un rullo guida supporta o modifica principalmente il condotto della catena. Un argano a cricchetto è un dispositivo di bloccaggio della catena fissato alla struttura della nave ed è selezionato in base a dimensioni, grado, classe di resistenza, disposizione della catena e requisiti della fondazione.

Q2: I valori JIS Classe A 80% e Classe B 40% rappresentano l'SWL del prodotto?

A2: No. Sono basi di resistenza di progettazione JIS espresse come percentuali del carico di rottura nominale della catena di grado più alto e diametro maggiore per cui è destinato l'argano. Non devono essere pubblicati come SWL, MBL o carico di prova.

Q3: Quali informazioni sono richieste prima del preventivo e dell'approvazione tecnica?

A3: Confermare la dimensione nominale JIS, il diametro e il grado della catena di ancoraggio, la classe di resistenza richiesta, il lato operativo, il grillo di collegamento, il condotto della catena, la fondazione del ponte e il rinforzo, i requisiti del materiale / rivestimento, il requisito di classe, la quantità, i disegni, la destinazione e il programma di consegna. Quantità, requisito del certificato, disegno di installazione, destinazione di consegna e tempo di consegna richiesto.
