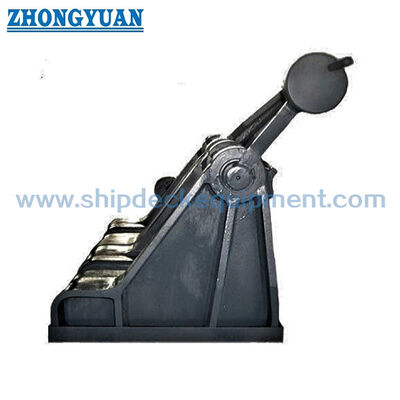

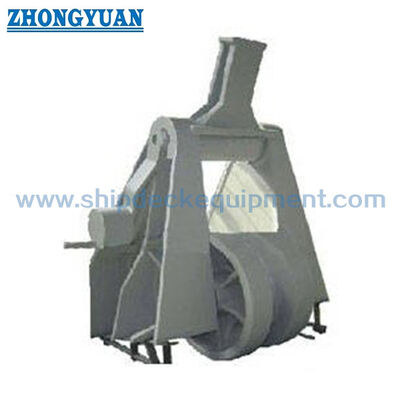

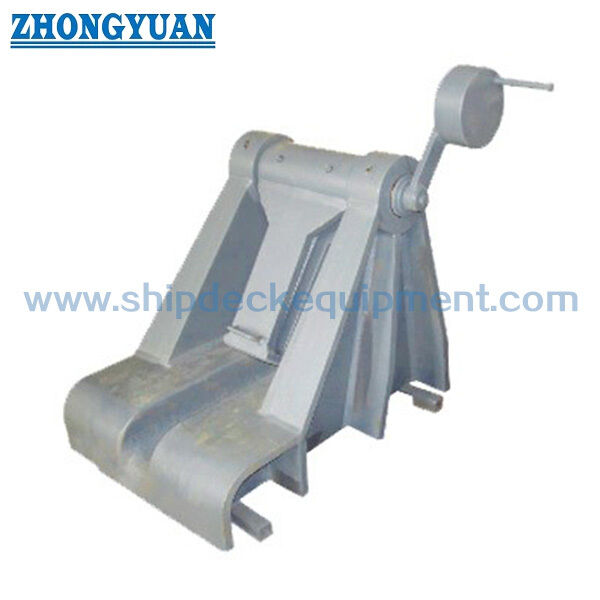

Arresto della catena tipo a cricchetto con rullini per catena da 70–132 mm | JIS F 2031:1998

Arresto catena tipo rullo a cricchetto per catena da 70–132 mm | JIS F 2031:1998

Panoramica del prodotto

L'arresto catena tipo rullo a cricchetto JIS F 2031:1998 è un'attrezzatura di coperta per l'ancoraggio utilizzata per trattenere e guidare la catena dell'ancora indipendentemente dal verricello. La tabella dimensionale fornita corrisponde alla Forma C dell'Allegato 4, che è la disposizione a rullo e cricchetto con guida catena. È destinato principalmente alle catene di ancoraggio JIS F 3303 Grado 2 e Grado 3 ed è disposto nella linea catena-ancora secondo il layout di ancoraggio della nave.

Per questa Forma C, il rullo assiste la guida della catena mentre il cricchetto fornisce la funzione di trattenuta meccanica. La selezione deve basarsi sul diametro della catena applicabile, sul grado della catena, sul requisito di classe JIS F 2031, sull'angolo di guida della catena, sulla disposizione del verricello e del passacatena, sulla fondazione del ponte, sul dettaglio di saldatura, sul lato operativo e sul disegno approvato della nave. La Forma R senza guida catena utilizza una disposizione dimensionale diversa e non deve essere mescolata con i dati della Forma C in questa pagina.

Specifiche rapide

• Prodotto: arresto catena tipo rullo a cricchetto, Forma C con guida catena → combina la guida catena-ancora con una disposizione di trattenuta a cricchetto.

• Standard: JIS F 2031:1998, Allegato 4 → designazione standard: arresti catena tipo rullo a cricchetto.

• Catena di ancoraggio applicabile: 70–132 mm → Numero nominale da 73 a 132 secondo la tabella Forma C fornita.

• Base del grado della catena: catena di ancoraggio JIS F 3303 Grado 2 / Grado 3 → il grado finale della catena e il requisito del certificato devono essere confermati per la nave.

• Base di connessione: disposizione grillo Kenter → la compatibilità con la catena effettiva e il maglia di collegamento deve essere verificata durante la selezione.

• Installazione: saldato nella disposizione di ancoraggio della nave → la fondazione del ponte, il rinforzo, l'angolo di guida della catena e lo spazio operativo richiedono la conferma del disegno.

• Base materiale standard: materiali JIS specifici del componente → il telaio laterale del corpo può essere acciaio fuso SCW410 o costruzione saldata SS400 secondo la disposizione standard.

• Massa calcolata di riferimento: 932–4.840 kg per la tabella Forma C fornita → pertinente alla movimentazione di installazione, revisione della fondazione, imballaggio e pianificazione del trasporto.

Parametri tecnici principali

Riferimento: JIS F 2031:1998 Allegato 4, Forma C con guida catena. Le dimensioni sono in mm se non diversamente indicato.

Guida alla selezione e alla richiesta

• Fase 1: Confermare il tipo a rullo e cricchetto JIS F 2031:1998 Allegato 4 e confermare la Forma C con guida catena; se è richiesta la Forma R senza guida catena, richiedere il disegno e la tabella dimensionale corrispondenti.

• Fase 2: Confermare il numero nominale, il diametro effettivo della catena di ancoraggio, il grado della catena JIS F 3303, la disposizione del maglia di collegamento / grillo Kenter e il requisito del certificato della catena.

• Fase 3: Confermare la classe JIS F 2031 richiesta, il lato operativo, l'angolo di guida della catena, la posizione del verricello / salpaancore, la posizione del passacatena o del guida-catena e lo spazio operativo disponibile.

• Fase 4: Confermare la fondazione del ponte, il rinforzo, la disposizione di saldatura, l'altezza di installazione e qualsiasi restrizione del cantiere navale prima della produzione.

• Fase 5: Confermare la tracciabilità del materiale, il sistema di rivestimento, l'ambito di ispezione, il requisito di NDT o di prova di carico e il requisito della società di classificazione secondo le specifiche del progetto.

• Fase 6: Fornire quantità, tipo di nave, disegno di installazione, destinazione di consegna, tempo di consegna richiesto e foto di riferimento o disegno GA se disponibili.

Struttura

Guida catena Forma C | Gruppo rullo | Meccanismo di blocco cricchetto | Telai laterali del corpo | Albero cricchetto | Albero rullo | Boccole e rondelle | Interfaccia fondazione ponte saldata

Vantaggi di ancoraggio, struttura e ingegneria

• La Forma C combina una guida catena con la disposizione rullo-cricchetto, aiutando a mantenere il percorso previsto della catena dell'ancora mentre il cricchetto fornisce la funzione di trattenuta.

• JIS F 2031 tratta l'arresto catena come un dispositivo indipendente dal verricello e fissato alla struttura della nave; la fondazione e il rinforzo circostante del ponte fanno quindi parte del percorso di carico complessivo.

• La geometria del rullo e l'allineamento della catena dovrebbero evitare una flessione locale eccessiva delle maglie della catena. L'angolo di guida della catena, la posizione del rullo e la dimensione effettiva della catena devono essere verificati rispetto al disegno di disposizione della nave.

• Il dispositivo di trattenuta deve rimanere saldamente assicurato durante il funzionamento e non deve allentarsi progressivamente verso la posizione aperta. L'innesto del cricchetto, la ritenzione del perno e lo spazio operativo sono punti di ispezione chiave.

• Per una disposizione del telaio laterale del corpo saldato SS400, lo standard richiede una resistenza equivalente alla configurazione in acciaio fuso e specifica requisiti di materiale aggiuntivi nelle aree della guida catena e dei supporti dell'albero.

• La massa crescente dal n. 73 al n. 132 deve essere considerata nella movimentazione in officina, nel sollevamento in cantiere, nell'accesso al ponte e nella pianificazione della fondazione.

• L'ispezione, la tracciabilità del materiale, l'NDT, il collaudo di carico e la supervisione della classe devono essere definiti dall'ambito dell'ordine e dal requisito di classe o di progetto applicabile piuttosto che essere presunti come fornitura standard.

Attributi personalizzati

• Standard: JIS F 2031:1998, Allegato 4 → Arresti catena tipo rullo a cricchetto.

• Configurazione: Forma C con guida catena → la tabella fornita corrisponde alla disposizione del corpo della Figura 1 dell'Allegato 4; la Forma R senza guida catena utilizza dimensioni separate.

• Numero nominale: 73 / 78 / 84 / 90 / 95 / 102 / 107 / 114 / 122 / 132 → selezionare in base al diametro della catena e al disegno della nave.

• Catena applicabile: 70–132 mm, base JIS F 3303 Grado 2 / Grado 3 → la dimensione effettiva della catena e il grado devono essere confermati prima del preventivo.

• Base materiale telaio laterale del corpo: SCW410 o SS400 secondo JIS F 2031 Allegato 4 → la costruzione SS400 saldata deve mantenere una resistenza equivalente alla disposizione in acciaio fuso.

• Trattamento superficiale: sabbiatura Sa 2.5 + primer da officina epossidico come riferimento di progetto → il sistema di rivestimento finale segue le specifiche della nave / del cantiere e non è un requisito predefinito JIS F 2031.

• Installazione: fondazione ponte saldata → l'angolo di guida della catena, il rinforzo del ponte, il dettaglio di saldatura e lo spazio operativo richiedono l'approvazione da parte del team di progettazione della nave / del cantiere.

• Requisito del certificato: disponibile secondo il requisito del progetto e l'ambito dell'ordine → la documentazione del materiale, del produttore e della classe deve essere confermata prima dell'ordine.

Come funziona

La catena dell'ancora viene fatta passare attraverso la guida catena Forma C e la disposizione del rullo → Il rullo supporta il percorso previsto della catena → Il cricchetto viene innestato per trattenere la catena → La forza della catena viene trasferita attraverso il corpo dell'arresto alla struttura della nave → Il cricchetto viene rilasciato secondo la procedura di ancoraggio approvata quando è richiesto il movimento della catena

Applicazioni

Stazioni di ancoraggio di prua | Disposizioni verricello di ancoraggio | Sistemi catena-ancora di grandi navi | Percorsi catena-ancora Grado 2 / Grado 3 | Nuove costruzioni | Progetti di riparazione e sostituzione

Certificazioni e vantaggi

Certificati e documentazione di ispezione possono essere organizzati secondo il requisito del progetto, l'ambito dell'ordine concordato, la tracciabilità del materiale e la procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

Disegno e foto

FAQ

D1: Qual è la differenza principale tra JIS F 2031 Allegato 4 Forma C e Forma R?

R1: La Forma C è la disposizione a rullo e cricchetto con guida catena, mentre la Forma R è la disposizione senza guida catena. Le loro dimensioni del corpo, del rullo e del cricchetto sono specificate separatamente e non devono essere mescolate.

D2: Come si dovrebbe selezionare il numero nominale corretto?

R2: Selezionare il numero nominale in base al diametro effettivo della catena di ancoraggio, al grado della catena, alla disposizione di ancoraggio della nave, alla classe JIS richiesta, all'angolo di guida della catena, al lato operativo, alla fondazione e al disegno approvato. L'intervallo 70–132 mm in questa pagina è per la tabella Forma C fornita.

D3: La base di progettazione JIS Classe A / Classe B significa che l'arresto ha un SWL pubblicato?

R3: No. JIS F 2031 definisce i requisiti di resistenza della classe rispetto al carico di rottura nominale della catena applicabile. Queste basi di progettazione di classe non devono essere riscritte come un SWL di prodotto fisso. Il grado della catena, la base di progettazione, il requisito di prova e l'ambito di approvazione della classe devono essere confermati per il progetto.
