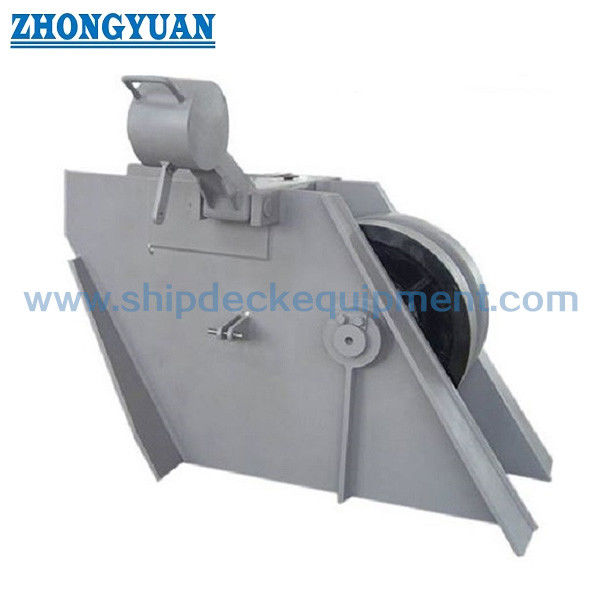

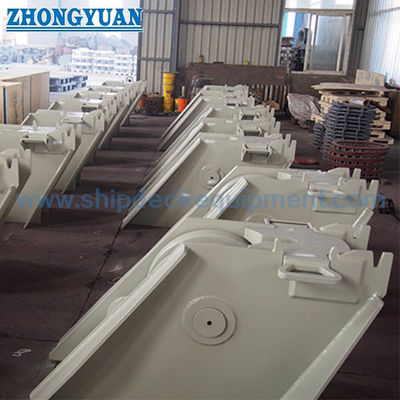

70 ′′132mm Bar Roller Chain Stopper JIS F2031 Anchor Chain Load Holding per navi
Visualizzazione del prodotto
Il tappo della catena di tipo barre a rulli è un componente di sicurezza critico nei sistemi di ancoraggio, utilizzato per tenere la catena di ancoraggio e trasferire il carico dal guinzaglio alla struttura della nave.
Progettato in conformità alla norma JIS F2031-1998, è dotato di un meccanismo a rullo e a cane per il blocco affidabile della catena sotto carico.
La progettazione tiene conto dell'angolo di conduzione della catena dal tubo a ventola, garantendo un'inclusione agevole e un ridotto carico d'impatto.
Specificità rapide
- Dimensione della catena: 70132 mm → definisce la compatibilità della catena di ancoraggio
- Standard: JIS F2031-1998 → conformità alla progettazione marina
- Funzione: Tenuta del carico → Trasferimento del carico dal freno
- Placca laterale: rinforzata → Migliora la resistenza strutturale
- Cane: acciaio forgiato → Alta durezza e resistenza all'usura
- Cuscinetto: cespuglio di rame → Migliora la durata
- L'albero dei rulli: lubrificato → riduce l'usura
- Operazione: Contrapeso / cilindro idraulico → Consente l'apertura e la chiusura del cane pesante
- Materiale: acciaio ad alta resistenza → prestazioni per lavori pesanti
- Opzionale: gancio → funzione di fissaggio aggiuntiva
Principali parametri tecnici
| - No, no, no. | Diametro della catena di ancoraggio applicata | Cornice laterale | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| - No, no, no. | Rulli | Asse di Pawl | Acciaio a rulli | Bosco | Lavatrice | Leg di saldatura | Referenze | |||
| D | d | L6 | d2 | L7 | t3 | d1 | t4 | f | Massa calcolata ((kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Guida alla selezione
Fase 1 Selezionare la dimensione della catena → 70 132 mm in base alla catena di ancoraggio
Passo 2
Passo 3
Fase 4
Fase 5
Fase 6 √ Aggancio facoltativo → Requisito di fissaggio aggiuntivo
Struttura e componenti
Cornice laterale rinforzata. Roller. Cane forgiato. Albero lubrificato. Cuscinetto di rame. Contrapeso.
Attributi personalizzati
- Dimensione della catena: 70132 mm → Compatibilità
- Funzione di carico: tenuta dell'ancora → sicurezza
- Placca laterale: rinforzata → resistente
- Cane: Forgiato → resistente all'usura
- Cuscinetto: cespuglio di rame → Durabilità
- Funzionamento: contropeso / idraulico → facile maneggevolezza
- Materiale: acciaio ad alta resistenza → pesante
- Opzionale: gancio → bloccaggio extra
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore
Guida alla ricerca
Indicare la dimensione della catena, l'angolo di conduzione della catena, le dimensioni del ponte, il carico richiesto e il metodo di funzionamento preferito (manuale o idraulico).
Come funziona
La catena di ancoraggio passa sopra il rullo ed è bloccata dal cane.
Applicazioni
Sistema di ancoraggio della nave.
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova dei produttori; struttura rinforzata, cane forgiato, funzionamento assistito idraulico, allineamento ottimizzato della catena.
Disegno e foto
Disegno GA. Disegno dell'installazione. Foto del prodotto.
Ordinazione
MOQ:1. Consegna: 60-120 giorni. Personalizzazione disponibile.
Domande frequenti
Q1: Come si opera il cane pesante?
R: Può essere azionato da un contrappeso o da un cilindro idraulico per una maneggevolezza più sicura e facile.
D2: Perché usare un cane forgiato?
R: Fornisce una maggiore durezza, resistenza all'usura e una durata di vita più lunga.
Q3: Quali parametri sono necessari per la selezione?
R: La dimensione della catena, l'angolo di conduzione della catena, lo spazio sul ponte e il carico richiesto sono fattori chiave.
D4: Perché è necessario un tappo della catena nel sistema di ancoraggio?
R: Trasferisce il carico di ancoraggio dal ventole alla struttura della nave, proteggendo il ventole da carichi pesanti continui.
D5: Perché questo tappo è adatto per il lavoro pesante?
R: Le lastre laterali rinforzate, il palito forgiato e i cuscinetti di rame garantiscono elevata resistenza, resistenza all'usura e lunga durata di vita.
