Arresto catena tipo a rulli per catena di ancoraggio da 70-132 mm | JIS F2031 Tenuta carico catena di ancoraggio per navi
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Standard tecnico: | JIS F2031-1998 | Tipo: | Tipo con nottolino a rullo |
|---|---|---|---|
| Dimensione della catena: | 70-132mm | Materiali: | Acciaio dolce, acciaio C-Mn, acciaio inossidabile, acciaio fuso, ghisa nodulare, forgiatura dell' |
| Trattamento superficiale: | Sabbiatura a S2.5 + uno strato di shop primer epossidico, disponibile trattamento superficiale perso | Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, ecc. |
| Altri: | Può essere personalizzato come richiesta del cantiere navale | Peso da 401 a 2.900 kg;: | da 932 a 4840 kg |
| Dimensione nominale:: | 73 - 132 | ||
| Evidenziare: | JIS F2031 Tappo per cavi a catena,Apparecchiature di ormeggio delle navi Tappo per cavi a catena,Cappotti per cavi a catena di tipo barre a rulli |
||
Descrizione di prodotto
Arrestacatena a Rullo per Catena di Ancoraggio da 70–132 mm | Fermacatena JIS F2031 per Ancoraggio Navale
Panoramica del Prodotto
L'arrestacatena a rullo è un componente di sicurezza critico nei sistemi di ancoraggio, utilizzato per bloccare la catena dell'ancora e trasferire il carico dal verricello alla struttura della nave.
Progettato in conformità con JIS F2031-1998, è dotato di un meccanismo a rullo e dente per un bloccaggio affidabile della catena sotto carico.
Il design considera l'angolo di inclinazione della catena dal passacatena al verricello, garantendo un innesto fluido e un carico d'impatto ridotto.
Specifiche Rapide
- Dimensione Catena: 70–132 mm → Definisce la compatibilità della catena di ancoraggio
- Standard: JIS F2031-1998 → Conformità al design marittimo
- Funzione: Tenuta del Carico → Trasferisce il carico dal verricello
- Piastra Laterale: Rinforzata → Migliora la resistenza strutturale
- Dente: Acciaio forgiato → Elevata durezza e resistenza all'usura
- Boccola: Boccola in rame → Migliora la durata
- Asse Rullo: Lubrificato → Riduce l'usura
- Funzionamento: Contrappeso / Cilindro idraulico → Permette l'apertura e la chiusura del dente pesante
- Materiale: Acciaio ad alta resistenza → Prestazioni gravose
- Opzionale: Gancio per catena → Funzione di fissaggio aggiuntiva
Parametri Tecnici Principali
| N. | Diametro Catena di Ancoraggio Applicabile | Telaio laterale del corpo | ||||||||||||||
| B | b1 | b2 | b3 | b4 | b5 | b6 | L | d3 | d4 | h1 | h2 | h3 | r1 | t2 | ||
| 73 |
70 73 |
850 | 400 | 376 | 125 | 99 | 510 | 170 | 730 | 110 | 194 | 429 | 402 | 256 | 122 | 25 |
| 78 |
76 78 |
900 | 425 | 399 | 133 | 105 | 540 | 180 | 780 | 117 | 208 | 459 | 429 | 273 | 129 | 26 |
| 84 |
81 84 |
970 | 454 | 426 | 143 | 112 | 580 | 194 | 840 | 125 | 222 | 493 | 462 | 294 | 137 | 28 |
| 90 |
87 90 |
1030 | 484 | 454 | 152 | 119 | 620 | 206 | 900 | 133 | 236 | 527 | 495 | 315 | 145 | 30 |
| 95 |
92 95 |
1080 | 508 | 476 | 159 | 126 | 650 | 215 | 950 | 140 | 248 | 555 | 523 | 332 | 152 | 32 |
| 102 |
97,100 102 |
1150 | 540 | 506 | 170 | 134 | 700 | 230 | 1020 | 149 | 264 | 595 | 561 | 356 | 161 | 34 |
| 107 |
105 107 |
1210 | 569 | 533 | 179 | 139 | 730 | 242 | 1070 | 155 | 274 | 630 | 594 | 378 | 169 | 36 |
| 114 |
111 114 |
1270 | 598 | 560 | 188 | 147 | 770 | 254 | 1140 | 164 | 290 | 663 | 627 | 400 | 176 | 37 |
| 122 |
117 122 |
1340 | 632 | 592 | 198 | 156 | 830 | 267 | 1220 | 174 | 308 | 709 | 671 | 427 | 187 | 41 |
| 132 |
127 132 |
1440 | 674 | 632 | 213 | 167 | 900 | 288 | 1320 | 186 | 328 | 764 | 726 | 462 | 198 | 44 |
| N. | Rullo | Asse dente | Asse rullo | Boccola | Rondella | Piedino di saldatura | Riferimento | |||
| D | d | l6 | d2 | l7 | t3 | d1 | t4 | f | Massa calcolata (kg) | |
| 73 | 730 | 126 | 670 | 109 | 635 | 10 | 127 | 8 | 17 | 1280 |
| 78 | 780 | 134 | 710 | 116 | 670 | 10 | 135 | 8 | 18 | 1530 |
| 84 | 840 | 143 | 750 | 124 | 710 | 10 | 144 | 8 | 19 | 1880 |
| 90 | 900 | 152 | 800 | 132 | 750 | 10 | 153 | 10 | 20 | 2300 |
| 95 | 950 | 160 | 830 | 139 | 790 | 10 | 161 | 10 | 21 | 2690 |
| 102 | 1020 | 170 | 890 | 148 | 835 | 10 | 171 | 10 | 23 | 3120 |
| 107 | 1070 | 179 | 930 | 154 | 870 | 10 | 180 | 15 | 24 | 3850 |
| 114 | 1140 | 187 | 980 | 163 | 915 | 10 | 188 | 15 | 25 | 4410 |
| 122 | 1220 | 199 | 1030 | 173 | 965 | 10 | 200 | 15 | 27 | 5370 |
| 132 | 1320 | 212 | 1100 | 185 | 1030 | 10 | 213 | 15 | 29 | 6680 |
Guida alla Selezione
Passo 1 – Selezionare la Dimensione della Catena → 70–132 mm in base alla catena di ancoraggio
Passo 2 – Confermare il Requisito di Carico → Deve corrispondere al carico dell'ancora
Passo 3 – Confermare l'Angolo della Catena (in/out) → Assicurare l'allineamento con il passacatena e il verricello
Passo 4 – Confermare Altezza e Lunghezza → Adattarsi al layout del ponte e allo spazio di installazione
Passo 5 – Cilindro Idraulico Opzionale → Per funzionamento gravoso e sicurezza
Passo 6 – Gancio per Catena Opzionale → Requisito di fissaggio aggiuntivo
Struttura e Componenti
Telaio laterale rinforzato | Rullo | Dente forgiato | Albero lubrificato | Boccola in rame | Contrappeso | Cilindro idraulico (opzionale)
Attributi Personalizzati
- Dimensione Catena: 70–132 mm → Compatibilità
- Funzione di Carico: Tenuta Ancora → Sicurezza
- Piastra Laterale: Rinforzata → Resistenza
- Dente: Forgiato → Resistenza all'usura
- Boccola: Boccola in rame → Durata
- Funzionamento: Contrappeso / Idraulico → Facilità di gestione
- Materiale: Acciaio ad alta resistenza → Gravoso
- Opzionale: Gancio per catena → Bloccaggio extra
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di Prova del Produttore
Guida alla Richiesta
Fornire dimensione catena, angolo di inclinazione catena, dimensioni ponte, requisito di carico e metodo di funzionamento preferito (manuale o idraulico).
Come Funziona
La catena dell'ancora passa sopra il rullo e viene bloccata dal dente. Il contrappeso o il cilindro idraulico assistono nell'apertura e chiusura, garantendo un funzionamento sicuro ed efficiente.
Applicazioni
Sistema di ancoraggio navale | Tenuta catena gravosa
Certificazioni e Vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di Prova del Produttore; struttura rinforzata, dente forgiato, funzionamento assistito idraulicamente, allineamento ottimizzato della catena.
Disegno e Foto

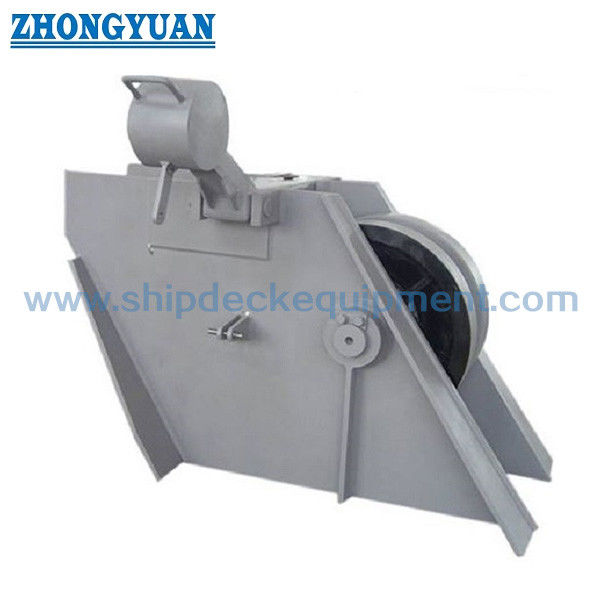

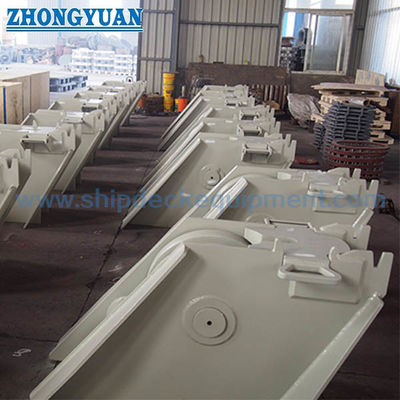

Disegno generale | Layout installazione | Foto prodotto
Ordinazione
MOQ:1 | Consegna:60–120 giorni | Personalizzazione disponibile
FAQ
D1: Come viene azionato il dente pesante?
R: Può essere azionato da contrappeso o cilindro idraulico per una gestione più sicura e facile.
D2: Perché usare un dente forgiato?
R: Fornisce maggiore durezza, resistenza all'usura e una maggiore durata.
D3: Quali parametri sono necessari per la selezione?
R: Dimensione della catena, angolo di inclinazione della catena, spazio sul ponte e requisito di carico sono fattori chiave.
D4: Perché è necessario un arrestacatena nel sistema di ancoraggio?
R: Trasferisce il carico dell'ancora dal verricello alla struttura della nave, proteggendo il verricello dal carico pesante continuo.
D5: Cosa rende questo arrestacatena adatto per operazioni gravose?
R: Le piastre laterali rinforzate, il dente forgiato e le boccole in rame garantiscono elevata resistenza, resistenza all'usura e lunga durata.
