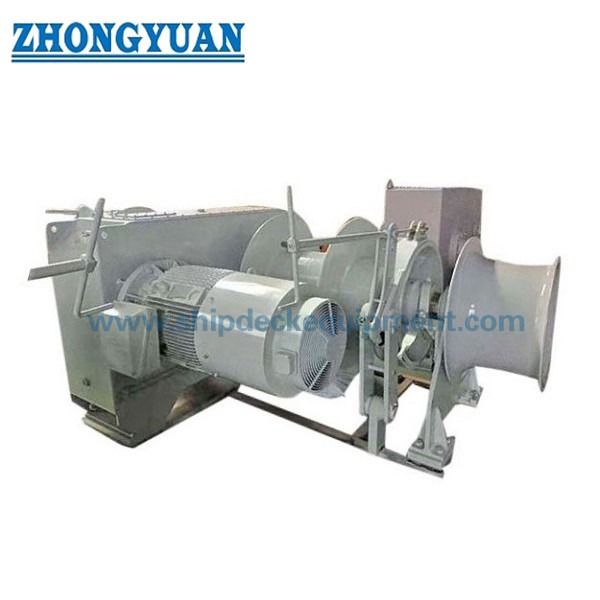

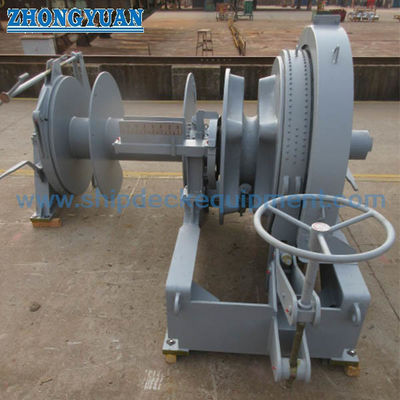

50 mm, vetrina elettrica di grado 3 per ancoraggio. Single Gypsy, Single Drum & Warping Head.

Verricello elettrico per ancoraggio elettrico di grado 3 da 50 mm | Gypsy singolo, tamburo singolo e testa deformabile

Panoramica del prodotto

Il verricello salpa ancora elettrico Grado 3 da 50 mm è una macchina per l'ancoraggio di bordo ad albero orizzontale progettata per svolgere, recuperare e controllare la catena dell'ancora a perni attraverso un unico sollevatore a cavo (barbotin). La disposizione fornita combina un sollevatore a cavo con un tamburo a fune singolo e una testa di orditura su una base per macchinario di coperta. L'ancoraggio resta il compito primario; il tamburo della fune e la testa di tonneggio devono essere specificati separatamente se sono tenuti a svolgere funzioni formali di argano di ormeggio o funzioni ausiliarie di movimentazione della fune.

La famiglia di modelli di origine copre catene IACS Grado 3 da 50, 52 e 54 mm. La selezione finale non si basa solo sul diametro della catena: la qualità certificata della catena e la geometria delle maglie, la massa dell'ancora, la profondità massima di ancoraggio, la disposizione del fermo catena, la base di tenuta del freno, l'alimentazione elettrica, la filosofia di controllo, la disposizione del ponte, le reazioni della fondazione e i requisiti di classificazione devono essere confermati prima che il motore, il cambio, il sollevatore a cavo e la disposizione dei freni siano approvati.

Specifiche rapide

• Famiglia di catene di ancoraggio: 50 / 52 / 54 mm IACS Grado 3 → le tasche del sollevatore di cavi devono corrispondere alle dimensioni e alle tolleranze della catena a maglie certificate.
• Riferimento del carico di lavoro continuo di Grado 3: 118,8 / 128,4 / 138,5 kN → basato sulla base di funzionamento del verricello di Grado 3 per ancore ordinarie senza stock e profondità di ancoraggio fino a 82,5 m; governano le regole finali della classe.
• Tenuta del freno di riferimento con fermo catena separato: 882 / 950 / 1.022 kN → basato sul 45% del carico di rottura minimo della catena di Grado 3; si applica una base diversa nel caso in cui non sia montato un fermo catena separato.
• Velocità della catena dell'ancora: ≥9 m/min → corrisponde alla velocità di sollevamento di riferimento di 0,15 m/s utilizzata negli attuali requisiti dei verricelli IACS nelle condizioni di prova specificate.
• Carico di deformazione: 50 kN → valore di manovrabilità della fune ausiliaria dalla serie di prodotti forniti; non è il carico di lavoro della catena dell'ancora, la fune MBL o il carico di tenuta del freno a tamburo.
• Configurazione: barbotin singolo + tamburo a fune singola + testa di orditura → servizio di stoccaggio/ormeggio del tamburo, capacità della fune e requisiti del freno a tamburo devono essere confermati separatamente.
• Azionamento elettrico: Notazione del motore nel catalogo sorgente 30 / 30 / 22 kW → l'esatto valore nominale della velocità, il funzionamento del motore, la tensione, la frequenza, il metodo di avviamento e la custodia richiedono la conferma del progetto.
• Base di progettazione: ISO 4568:2021 più norme applicabili dello stato di bandiera e di classificazione → ISO 3730:2012 si applica inoltre quando il tamburo della fune è specificato come argano da ormeggio.

Principali parametri tecnici

Di seguito sono riportati i valori di selezione del Grado 3 basati sugli standard per la famiglia di modelli da 50/52/54 mm. Questi valori servono per la selezione del prodotto e il riferimento al sito Web; la scheda tecnica finale approvata deve seguire le regole della classe selezionata, il certificato di catena e la disposizione del progetto.

Guida alla selezione e alla richiesta

Passo 1: Confermare 50 mm Grado 3 come selezione primaria, o 52/54 mm se applicabile, e fornire il certificato della catena di ancoraggio o il disegno che mostra lo standard della catena, il passo, le proporzioni delle maglie e le tolleranze.

Fase 2: verificare la massa dell'ancora, la lunghezza della catena, la profondità massima di ancoraggio, il carico di lavoro continuo richiesto, il servizio di sovraccarico/a breve termine, i requisiti di tenuta del freno e se è installato un fermo catena separato.

Passo 3: Definire il servizio del singolo tamburo fune: solo rimessaggio o ormeggio attivo; fornire la struttura della fune, il diametro, la lunghezza, la forza di trazione/velocità del tamburo richiesta, lo strato di lavoro e i requisiti del freno a tamburo. Confermare separatamente il carico della testa di orditura da 50 kN.

Passo 4: Fornire i dati elettrici della nave: tensione, frequenza, funzionamento del motore, metodo di avviamento o requisiti VFD, protezione IP/involucro, requisiti del riscaldatore e filosofia di controllo locale/remoto compresi arresti di emergenza e interblocchi.

Fase 5: Fornire disegni della disposizione del ponte e dell'ancora che mostrino il cavo della catena, il tubo della cubia, l'interfaccia del tubo di derivazione/cassonetto della catena, la manovrabilità del macchinario, l'impronta della fondazione, lo spazio per la manutenzione e il rinforzo del ponte disponibile.

Passo 6: Confermare la società di classificazione, l'ambito del test FAT/osservato, i requisiti di documentazione e rivestimento, la quantità, la destinazione di consegna e la data di consegna richiesta.

Struttura

Motore elettrico | Riduttore | Sollevatore a cavo singolo / barbotin | Freno e frizione del sollevatore a cavo come specificato | Tamburo a corda singola | Testa d'ordito / Fine ordito | Albero principale e cuscinetti | Telaio di base | Controlli locali | Interfaccia di controllo remoto quando specificato

Movimentazione delle ancore, ingegneria dei freni e della guida

• Il sollevatore di cavo deve essere abbinato all'esatta geometria della catena a maglie di Grado 3, non solo al diametro nominale. Il passo della catena, la larghezza delle maglie, la geometria dei perni e le tolleranze di produzione influiscono sull'impegno e sull'usura delle tasche.
• Il carico di lavoro del verricello e il carico di tenuta del freno sono valori tecnici diversi. Il carico di lavoro è la trazione continua di ancoraggio esercitata dal sistema di azionamento, mentre il carico di tenuta è il carico statico a cui resiste il freno del sollevatore a cavo secondo la disposizione di fissaggio approvata.
• Il freno, la frizione e il fermo catena svolgono funzioni diverse. Quando è montato un fermo catena separato, la base del freno del verricello può essere inferiore rispetto a quella di un verricello richiesto per trattenere la catena senza fermo; la sistemazione definitiva dovrà seguire all'approvazione della classe.
• La selezione del motore elettrico e del riduttore deve essere controllata rispetto alla trazione continua, alla trazione da sovraccarico a breve termine, alla velocità della catena, alla coppia di avviamento, all'efficienza della trasmissione e al servizio operativo. La notazione della sorgente 30/30/22 kW non deve essere trattata come una potenza fissa universale senza la scheda tecnica del motore.
• Il tamburo a fune singolo non rende automaticamente ogni unità un verricello da ormeggio certificato. Se il tamburo viene utilizzato per manovrare, trattenere e riporre una cima di ormeggio, la sua trazione, velocità, capacità, freno e i requisiti ISO 3730/classe applicabili devono essere specificati separatamente.
• La progettazione della fondazione dovrebbe tenere conto delle forze della catena di ancoraggio, delle reazioni dei freni, della coppia della macchina, dei carichi del tamburo fune, ove applicabile, e della struttura locale dell'impalcato. Le reazioni della fondazione e i dettagli di bulloni/saldature devono provenire dal produttore approvato GA e dal progetto strutturale della nave.
• L'accettazione in fabbrica e la testimonianza in classe possono essere organizzate secondo il piano di ispezione approvato. I controlli funzionali di funzionamento, velocità, carico, freni, frizione, elettrici e della documentazione devono seguire lo standard del progetto e l'ambito della classe concordato.

Attributi personalizzati

• Tipo di prodotto: Verricello elettrico per ancora marino → macchina per l'ancoraggio ad albero orizzontale con un sollevatore a cavo, un tamburo per fune e una testa di tonneggio.
• Catena di ancoraggio: dimensione primaria di grado 3 da 50 mm; 52 / 54 mm all'interno della famiglia di sorgenti → la geometria finale del sollevatore richiede il disegno della catena certificato.
• Carico di lavoro: 118,8 kN per servizio di riferimento di 50 mm Grado 3 → 128,4 / 138,5 kN per 52 / 54 mm Grado 3 nella stessa famiglia di selezione basata su standard.
• Base di tenuta del freno: 45% della catena MBL di Grado 3 con fermo catena separato come riferimento → si applica una base dell'80% laddove è richiesto il mantenimento del freno del verricello senza un fermo separato, soggetto alle regole di classe.
• Servizio di orditura: valore sorgente 50 kN → solo movimentazione fune ausiliaria; non utilizzare questo valore come MBL della fune, SWL della fune o carico di mantenimento del freno a tamburo.
• Azionamento elettrico: notazione sul catalogo della sorgente da 30/30/22 kW → classificazione esatta multi-velocità, servizio, tensione e disposizione di avviamento da confermare.

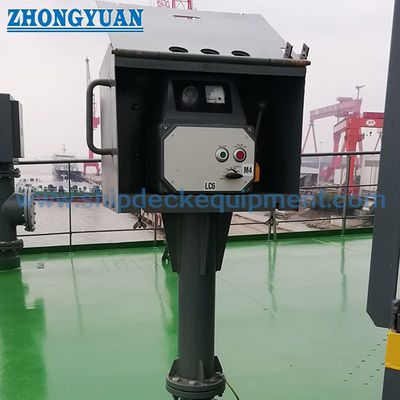

• Controllo: specifico del progetto → è previsto il controllo locale per il funzionamento del macchinario; il telecomando, gli interblocchi e la disposizione dell'arresto di emergenza devono essere confermati prima del preventivo.
• Requisiti del certificato: in base ai requisiti del progetto e soggetti all'approvazione della classe → tipo di certificato, punti di rilevamento, ambito FAT e documentazione devono essere concordati prima della produzione.

Come funziona

Il motore elettrico aziona il riduttore → La frizione selezionata collega il sollevatore a cavo / l'elemento di movimentazione della fune specificato → Il sollevatore a cavo solleva o svolge la catena dell'ancora → Il freno controlla e mantiene la catena entro la base di tenuta approvata → Il fermo catena separato fissa la catena dell'ancora quando montata → Il tamburo fune e la testa di tonneggio gestiscono la fune solo nell'ambito del loro servizio specificato separatamente

Applicazioni

Navi portarinfuse | Navi da carico generale | Cisterne | Navi portacontainer | Altre navi commerciali marittime che richiedono una catena di ancoraggio di grado 3 da 50–54 mm | Sistemi di ancoraggio per nuove costruzioni | Progetti di sostituzione e retrofit del verricello

Certificazioni e vantaggi

In base ai requisiti del progetto è possibile organizzare la revisione del progetto, la tracciabilità dei materiali, l'ispezione dimensionale, i test funzionali, i test di carico/freno concordati, i controlli elettrici, l'ispezione del rivestimento, i registri FAT e l'assistenza alla classificazione. La disponibilità del certificato dipende dall'ambito di ispezione concordato e rimane soggetta alla procedura di approvazione della società di classificazione selezionata.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova dei produttori.

Disegni e foto

Domande frequenti

D1: Perché il carico di lavoro di Grado 3 e il carico di tenuta del freno sono diversi?

A1: Il carico di lavoro del verricello è la trazione continua fornita dal sistema di trasmissione per l'ancoraggio, mentre il carico di tenuta del freno è un carico statico della catena a cui resiste il freno del sollevatore a cavo. Anche la base di tenuta richiesta cambia con la disposizione del fermo catena, quindi i due valori non devono essere invertiti.

Q2: Il tamburo a fune singola significa che questa unità è automaticamente un argano da ormeggio?

A2: No. Il tamburo può essere incluso per lo stoccaggio della corda o per il lavoro, ma una funzione formale di verricello da ormeggio deve essere specificata in base al diametro e alla struttura della corda, alla lunghezza di stoccaggio, alla trazione del tamburo, alla velocità, allo strato di lavoro e ai requisiti di tenuta del freno. Quando viene utilizzato come argano da ormeggio, sono inoltre rilevanti la norma ISO 3730 e le regole di classe applicabili.

Q3: Quali informazioni sono richieste prima di un preventivo definitivo?

A3: Fornire il diametro della catena e il certificato/disegno di Grado 3, la massa dell'ancora, la lunghezza della catena e la profondità di ancoraggio, la disposizione del fermo della catena, i compiti di lavoro/sovraccarico/mantenimento richiesti, i requisiti del tamburo per fune e della testa di orditoio, l'alimentazione elettrica della nave, la filosofia di controllo, GA/disegno della fondazione, società di classe, ambito FAT, quantità, destinazione e data di consegna richiesta.
