Cuneo di ormeggio montato su murata JIS F 2007 Tipo B | Guida per fune in acciaio fuso con apertura rotonda

Bulwark Mounted Mooring Chock JIS F 2007 Tipo B

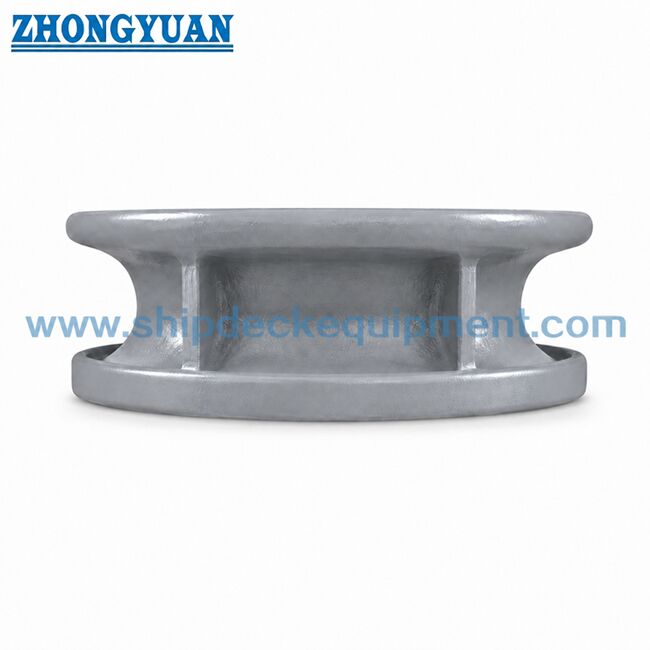

Visualizzazione del prodotto

Il coltello di ormeggio JIS F 2007 tipo B montato su un baluardo è una guida di corda in acciaio fuso con un'apertura rotonda.È installato sul baluardo della nave per guidare le corde di ormeggio attraverso un'apertura circolare compatta e fornire un raggio di contatto liscio per il controllo della direzione della corda.

Rispetto al tipo A, il tipo B ha un intervallo di dimensioni più breve da 150 a 300 e un passaggio a corda rotonda più compatto.È adatto per posizioni di ormeggio di bastione più piccole e medie in cui il disegno del peschereccio richiede un'apertura circolare piuttosto che una lunga apertura ovale.

Specificità rapide

• Tipo: JIS F 2007 Tipo B apertura rotonda → guida a corda circolare compatta per posizioni di ormeggio montate su baluardo.

• Dimensioni nominali: da 150 a 300 → concentrate su sistemi di ormeggio più piccoli e medi.

• Norma: JIS F 2007-1976 → riferimento per le dimensioni e la designazione di tipo B.

• Materiale standard: acciaio fuso SC42 secondo JIS G 5101 → C-Mn acciaio fuso, acciaio inossidabile o acciaio speciale.

• Massa calcolata: da 17,5 a 45,5 kg → utile per la movimentazione, l'imballaggio, l'installazione e la stima del carico.

• Trattamento superficiale: Sa2.5 blasting + epoxy shop primer per acciaio fuso → lucidatura è normalmente limitata alle superfici di contatto in acciaio inossidabile.

• Focus di produzione: raggio di contatto di apertura rotonda, solidità della colata, controllo della zona di saldatura e riduzione del rischio di crepe di parete sottile.

Principali parametri tecnici

Dimensioni principali della pagina web per il blocco di ormeggio JIS F 2007 Tipo B. Le dimensioni sono espresse in mm, salvo diversa indicazione.

Il diametro della corda di riferimento deve essere confrontato con la disposizione di ormeggio della nave e le specifiche del progetto.

Guida alla selezione e alla ricerca

Fase 1: confermare l'apertura rotonda di tipo B JIS F 2007 e la dimensione nominale da 150 a 300 in base al diametro della corda e al disegno del vaso.

Passo 2: verificare se la disposizione del baluardo richiede un'apertura circolare compatta piuttosto che l'apertura ovale di tipo A più lunga.

Passo 3: verificare la struttura del bastione, la condizione della saldatura e il rinforzo circostante, in particolare per le aree a parete sottile e adiacenti alla saldatura.

Fase 4: confermare i requisiti di materiale: acciaio fuso SC42, acciaio fuso C-Mn, acciaio inossidabile o acciaio speciale.

Fase 5: confermare il trattamento superficiale, il requisito di lucidatura, l'ambito del certificato, la testimonianza dell'ispezione, la quantità, la destinazione e il tempo di consegna.

Fase 6: fornire il disegno dell'installazione, il disegno della struttura del baluardo o, se disponibile, le foto di riferimento.

Struttura

Apertura rotonda della corda. Corpo in acciaio fuso. Disegno saldato montato su un baluardo. Raggio di contatto liscio della corda. Zona di connessione saldata.

Vantaggi di design e qualità

• L'apertura rotonda fornisce un passaggio a corda compatto dove la disposizione del baluardo richiede una guida circolare al posto dell'apertura più lunga di tipo A.

• Le zone di contatto con la corda sono arrotondate, rivestite e lisciate dopo la fusione per ridurre il contatto locale e sostenere la protezione della corda.

• La qualità della fusione è controllata secondo criteri di fusione marittime accettati, con particolare attenzione alle prestazioni, alla qualità della saldatura e all'accettazione delle ispezioni.

• La zona di 50 mm adiacente alla saldatura del corpo fuso è controllata e rivestita come necessario per ridurre le indicazioni nocive vicino all'interfaccia di saldatura.

• Poiché il tipo B è fornito solo nelle dimensioni da 150 a 300, il controllo dello spessore della parete e dell'interfaccia di saldatura è particolarmente importante durante la produzione e l'installazione.

• La revisione della resistenza basata su FEA può essere utilizzata per controllare la concentrazione di stress intorno all'apertura rotonda, alle costole e all'area di supporto saldata, se necessario.

Attributi personalizzati

• Standard: JIS F 2007-1976 → utilizzato quando il cantiere navale o le specifiche di progettazione richiedono dimensioni standard del tubo di ormeggio / del collettore di ormeggio JIS.
• Tipo: apertura rotonda di tipo B → adatta per il passaggio di una corda circolare compatta attraverso il baluardo.
• Dimensione nominale: 150 / 200 / 250 / 300 → selezionate in base al diametro della corda, allo spazio disponibile sul bastione e al disegno del vaso.
• Materiale: acciaio fuso SC42 come riferimento standard → Si può discutere di acciaio fuso C-Mn, acciaio inossidabile o acciaio speciale.
• Trattamento superficiale: Sa2.5 blasting + epoxy shop primer → finitura lucidata si applica principalmente alle superfici di contatto in acciaio inossidabile quando specificato.
• Controllo della zona di saldatura: 50 mm intorno all'interfaccia di saldatura → controllato per ridurre le indicazioni nocive che influenzano la qualità della saldatura.
• Requisito del certificato: il certificato del produttore o il certificato di classe secondo l'ordine → l'ispezione di classe deve essere confermata prima della quotazione.

Come funziona

Bulwark opening alignment → Rope passes through round chock → Smooth contact radius guides rope direction → Cast body transfers local contact force to welded bulwark structure → Inspection and coating after installation

Applicazioni

Piccole imbarcazioni. Barche da lavoro. Traghetti. Barche da servizio. Aperture di corda.

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, alla portata dell'ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della società di classe.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

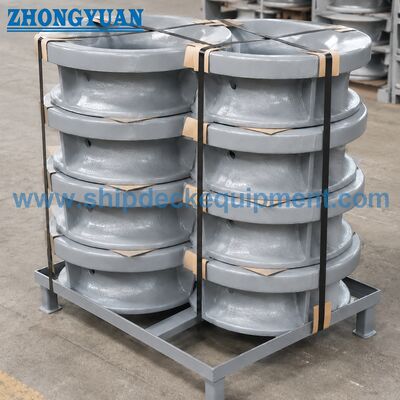

Disegno e foto

Domande frequenti

D1: Qual è la principale differenza tra JIS F 2007 Tipo A e Tipo B?

A1: il tipo A ha un'apertura ovale e copre le dimensioni da 150 a 500. il tipo B ha un'apertura rotonda e copre le dimensioni da 150 a 300.e disegno di progettazione della nave.

D2: Perché il controllo della zona di saldatura è importante per le dimensioni di tipo B da 150 a 300?

A2: le dimensioni di tipo B sono relativamente compatte e possono avere sezioni di parete più sottili vicino all'interfaccia di saldatura.e la preparazione della zona di saldatura aiutano a ridurre il rischio di crepe durante la saldatura nei cantieri navali.

D3: Quali informazioni sono necessarie prima di fare un preventivo per il tipo B?

A3: confermare il tipo, le dimensioni nominali, il materiale, il trattamento superficiale, la quantità, il requisito di certificato, il disegno di installazione, la destinazione e il tempo di consegna.L'ambito di controllo della classe deve essere confermato prima della quotazione.
