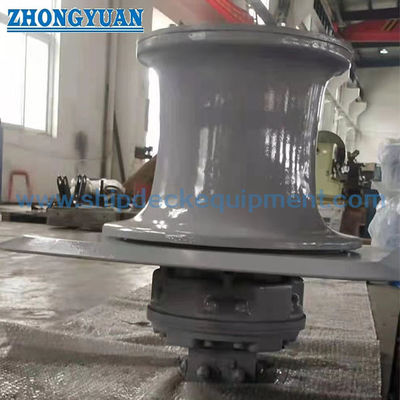

Capstan elettrico idraulico di ormeggio per apparecchiature di ponte
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Funzione: | ormeggio | Carico di lavoro: | 5KN a 250KN |
|---|---|---|---|
| Diametro della testa di deformazione: | 200-700 mm | Velocità (m/min): | 9-18m/Min |
| Diametro della corda: | 20 - 80 (mm) | Materiale: | Acciaio inossidabile, acciaio al carbonio, fusione |
| Energia: | elettrico idraulico, elettrico | Controllare: | Locale o telecomandato |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA | ||
| Evidenziare: | Capstan per ormeggiamento idraulico marino,Capstan per ormeggio idraulico elettrico,Capstan per ormeggio idraulico elettrico marino |
||
Descrizione di prodotto
Argano elettroidraulico per ormeggio da 5-250kN per attrezzature di coperta per navi
Panoramica del prodotto
L'argano elettroidraulico per ormeggio marino è un'attrezzatura di coperta compatta e ad alta coppia, progettata per la movimentazione rapida e controllata delle cime di ormeggio.
A differenza degli argani a tamburo, l'argano fornisce un tiro continuo della cima senza stoccaggio, rendendolo ideale per operazioni frequenti e compiti di ormeggio ausiliario.
Questo sistema è ampiamente utilizzato su rimorchiatori, piccole imbarcazioni e come attrezzatura ausiliaria su grandi navi dove sono richieste flessibilità e risposta rapida.
Specifiche rapide
- Carico di lavoro: 5-250 kN → Definisce la capacità di trazione per diverse dimensioni di imbarcazioni
- Velocità: 9-18 m/min → Determina l'efficienza di movimentazione della cima
- Diametro testa di avvolgimento: 250-700 mm → Corrisponde alla dimensione della cima e migliora la presa
- Diametro cima: 11-46 mm → Garantisce la compatibilità con il tipo di cima
- Tipo di azionamento: Elettroidraulico → Fornisce alta coppia e controllo fluido
- Tipo di controllo: Leva / Proporzionale → Permette un funzionamento preciso
- Tipo di montaggio: Verticale / Orizzontale → Si adatta al layout del ponte
- Potenza: 5,5-110 kW → Dipende dal carico di lavoro
- Modalità operativa: Tiro continuo → Nessun tamburo di stoccaggio richiesto
- Certificazione: CCS / ABS / DNV / LR / BV → Soddisfa gli standard marini
Parametri tecnici principali
| Carico di lavoro (kN) | Velocità (m/min) | Diametro cima (mm) | Potenza motore (kW) |
| 5 | 9-18 | Φ11 | 5,5 |
| 10 | 9-18 | Φ11 | 7,5 |
| 15 | 9-18 | Φ13 | 11 |
| 20 | 9-18 | Φ15 | 15 |
| 30 | 9-18 | Φ17,5 | 18,5 |
| 50 | 9-18 | Φ20,5 | 30 |
| 70 | 9-18 | Φ26 | 45 |
| 100 | 9-18 | Φ28 | 55 |
| 120 | 9-18 | Φ32,5 | 75 |
| 150 | 9-18 | Φ36,5 | 90 |
| 200 | 9-18 | Φ40 | 110 |
| 250 | 9-18 | Φ46 | 110 |
Guida alla selezione
Passo 1 – Selezionare il carico di lavoro → Determina la forza di trazione richiesta
Passo 2 – Confermare il diametro della cima → Corrisponde alla dimensione della testa di avvolgimento
Passo 3 – Confermare la velocità → Basato sulla frequenza operativa
Passo 4 – Selezionare il tipo di controllo → Controllo a leva o proporzionale
Passo 5 – Confermare il montaggio → Installazione verticale o orizzontale
Passo 6 – Confermare la potenza → Basato sul ciclo di lavoro e sul carico
Struttura e componenti
Testa di avvolgimento | Motore idraulico | Riduttore | Albero principale | Gruppo idraulico | Console di controllo elettrico | Telaio di base
Attributi personalizzati
- Carico di lavoro: 5-250 kN → Definisce la capacità
- Velocità: 9-18 m/min → Definisce l'efficienza operativa
- Diametro cima: 11-46 mm → Definisce la compatibilità
- Tipo di azionamento: Idraulico → Garantisce un'uscita di coppia stabile
- Sistema di controllo: Proporzionale → Permette un funzionamento di precisione
- Tipo di montaggio: Montato sul ponte → Definisce il layout di installazione
- Modalità operativa: Continua → Nessun stoccaggio della cima richiesto
Certificazione: CCS / ABS / DNV / LR → Conformità alle normative marine
Configurazione personalizzata e guida alla richiesta
Si prega di fornire carico di lavoro, diametro cima, requisito di velocità, tipo di controllo e condizione di installazione.
Forniremo selezione del modello, disegno GA e proposta tecnica.
Come funziona
Il motore elettrico aziona la pompa idraulica, che alimenta il motore idraulico per ruotare la testa di avvolgimento.
La cima viene avvolta attorno alla testa dell'argano e l'attrito genera forza di trazione per controllare il movimento della linea.
Applicazioni
Rimorchiatori | Piccole imbarcazioni | Operazioni ausiliarie di coperta | Movimentazione portuale | Navi di supporto offshore
Certificazioni e vantaggi
Certificato CCS / ABS / DNV / LR; design compatto, alta coppia in uscita, funzionamento rapido, bassa manutenzione, ideale per uso frequente.
Disegni e foto

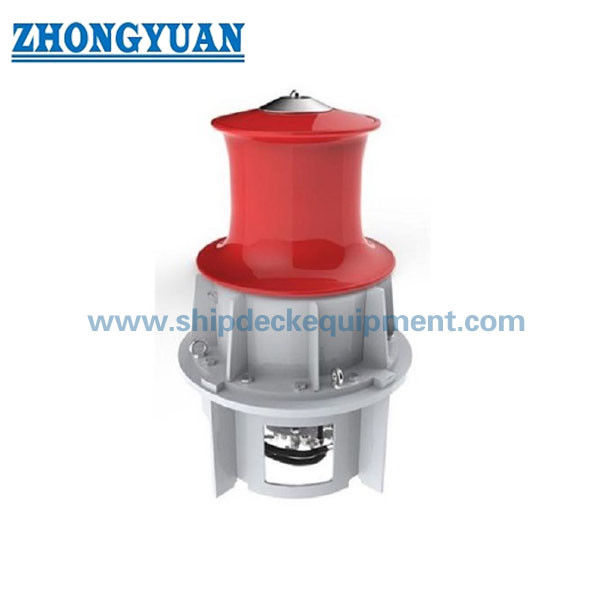

Disegno generale | Disegno strutturale | Layout di installazione | Foto del prodotto
Informazioni sull'ordine
MOQ: 1 unità | Tempi di consegna: 60-90 giorni | Pagamento: T/T, L/C | Personalizzazione: Disponibile
FAQ
D1: Argano vs verricello?
R: L'argano è per il tiro continuo senza stoccaggio, mentre il verricello include un tamburo per lo stoccaggio della cima.
D2: Tipo verticale o orizzontale?
R: Dipende dallo spazio sul ponte e dalle preferenze operative.
