2–300kN Verricello Capstan Idraulico per Ormeggio | Capstan Marino Verticale e Orizzontale per Ponte Nave

Panoramica del Prodotto

Il verricello capstan idraulico per ormeggio da 2–300kN è una macchina marina per la movimentazione di cime sul ponte, utilizzata per la gestione delle cime di ormeggio, il trascinamento, la trazione controllata della cima e la regolazione della cima sui ponti delle navi. È azionato da un motore idraulico tramite un riduttore per ruotare la testa di trascinamento, fornendo elevata coppia di spunto, velocità di linea regolabile e controllo locale o proporzionale stabile per le operazioni sul ponte.

Questo prodotto deve essere inteso come un capstan idraulico per la movimentazione di cime, non come un tamburo di stoccaggio, un salpaancore, un verricello di sollevamento o un verricello di rimorchio dedicato. Può essere fornito in configurazioni verticali o orizzontali, e l'installazione può essere disposta come tipo completamente incassato sul ponte, tipo semi-incassato sul ponte o tipo montato a superficie sul ponte, a seconda del layout della nave, della direzione del passaggio della cima, dello spazio disponibile sul ponte, del progetto delle fondazioni e dei requisiti di accesso per la manutenzione.

Specifiche Rapide

• Carico di lavoro: 2–300 kN → intervallo di selezione fornito per la capacità di movimentazione delle cime; non da convertire in SWL, MBL, carico di rottura o capacità di traino senza calcolo approvato.
• Diametro testa di trascinamento: 250–800 mm → selezionato in base al diametro della cima, al tipo di cima, alla condizione di contatto e alla disposizione del ponte.
• Intervallo di velocità: 5–30 m/min → influisce sull'efficienza della movimentazione della cima e deve essere abbinato alla pressione e alla portata idraulica.
• Tipo di cima: fune d'acciaio / cima sintetica → il tipo di cima applicabile deve essere confermato insieme alla costruzione della cima e al requisito di contatto superficiale.
• Intervallo diametro cima: 11–80 mm → fattore chiave di compatibilità per le dimensioni della testa di trascinamento e la movimentazione sicura della cima.
• Tipo di montaggio: capstan verticale / capstan orizzontale → selezionato in base alla direzione del passaggio della cima, allo spazio sul ponte e al layout dei macchinari.
• Tipo di installazione: completamente incassato / semi-incassato / montato a superficie sul ponte → selezionato in base alla penetrazione sul ponte, alle fondazioni, all'accesso per la manutenzione e ai requisiti di retrofit.
• Tipo di controllo: leva / proporzionale → selezionato in base alla precisione operativa, alla disposizione della stazione di controllo e al progetto del sistema idraulico.

Parametri Tecnici Principali

Guida alla Selezione e Richiesta

Passo 1: Confermare il carico di lavoro, il tipo di cima, il diametro della cima, la velocità della linea e il ciclo di lavoro dell'applicazione. Il carico di lavoro in questa pagina è un parametro di selezione fornito e non deve essere trattato come SWL, MBL, carico di rottura, carico di prova o capacità di traino senza calcolo approvato.

Passo 2: Selezionare l'orientamento del capstan. Il capstan verticale è normalmente selezionato quando è richiesto un ingombro ridotto sul ponte e la movimentazione delle cime in più direzioni. Il capstan orizzontale può essere selezionato quando il passaggio della cima, l'altezza dei macchinari o la disposizione del ponte rendono più adatta una disposizione dell'albero orizzontale.

Passo 3: Selezionare il tipo di installazione. Il capstan completamente incassato mantiene la maggior parte dei macchinari sottocoperta e lascia solo la testa di trascinamento sopra il ponte. Il capstan semi-incassato bilancia l'integrazione sul ponte e l'accesso per la manutenzione. Il tipo montato a superficie è adatto per il retrofit e normalmente evita aperture sul ponte.

Passo 4: Confermare le fondazioni del ponte e l'interfaccia di installazione, inclusa la penetrazione sul ponte, l'ingombro della base, la disposizione saldata o imbullonata, il rinforzo locale, lo spazio di accesso e la relazione con bitte, passacavi, rulli e altre attrezzature per la movimentazione delle cime.

Passo 5: Confermare il sistema idraulico e la disposizione del controllo, inclusi pressione idraulica, flusso, tipo di motore, rapporto del riduttore, requisito del freno, valvola di controllo, controllo locale, controllo proporzionale, arresto di emergenza e controllo remoto, se richiesto.

Passo 6: Fornire il tipo di nave, la posizione di installazione, le specifiche della cima, la quantità, i requisiti della società di classificazione, l'ambito di ispezione, il disegno GA, il disegno della struttura del ponte, la destinazione di consegna e la data di consegna richiesta.

Struttura e Componenti

Motore idraulico | Riduttore | Testa di trascinamento | Albero e cuscinetto | Sistema frenante | Valvola idraulica | Telaio di base | Interfaccia fondazioni ponte

Vantaggi di Azionamento Idraulico, Sicurezza e Ingegneria

• L'azionamento idraulico fornisce un'elevata coppia di spunto e una velocità operativa regolabile, utile per la movimentazione controllata delle cime di ormeggio sul ponte.
• Le configurazioni del capstan verticale e orizzontale consentono all'attrezzatura di adattarsi a diverse direzioni del passaggio della cima, layout del ponte e limitazioni dello spazio macchine.
• Le opzioni di installazione completamente incassata, semi-incassata e montata a superficie aiutano il cantiere navale a bilanciare lo spazio sul ponte, la penetrazione sul ponte, l'accesso per la manutenzione e la fattibilità del retrofit.
• Il progetto delle fondazioni del ponte è un punto di selezione critico. Il percorso di carico del capstan deve essere verificato attraverso il telaio di base nella struttura del ponte di supporto e nel rinforzo locale.
• L'installazione incassata può ridurre l'ostruzione sul ponte, ma richiede la progettazione dell'apertura sul ponte, lo spazio sottocoperta, la considerazione del drenaggio e la pianificazione dell'accesso per la manutenzione.
• L'installazione montata a superficie semplifica normalmente il lavoro di retrofit poiché l'unità completa è installata sopra il ponte, ma richiede spazio sufficiente sul ponte e una chiara disposizione del passaggio della cima.
• Il sistema frenante, la valvola di controllo idraulica, l'arresto di emergenza, la disposizione dei cuscinetti e i punti di lubrificazione devono essere confermati prima della produzione in base ai requisiti operativi e di classe.
• Il carico di lavoro, la potenza idraulica, il diametro della cima e le dimensioni della testa di trascinamento devono essere verificati come un sistema completo piuttosto che selezionati come valori indipendenti.

Attributi Personalizzati

• Tipo di Prodotto: Verricello capstan idraulico per ormeggio → attrezzatura per la movimentazione di cime per operazioni di ormeggio sul ponte di navi.
• Carico di Lavoro: 2–300 kN → intervallo di selezione fornito; il termine di carico finale e la base di sicurezza devono essere confermati.
• Diametro Testa di Trascinamento: 250–800 mm → selezionato in base alle dimensioni della cima, al tipo di cima e alla condizione di contatto richiesta.
• Diametro Cima: 11–80 mm → opzioni di fune d'acciaio e cima sintetica sono supportate dai dati forniti.
• Tipo di Montaggio: Verticale / Orizzontale → selezionato in base alla direzione del passaggio della cima e al layout dei macchinari sul ponte.
• Tipo di Installazione: Completamente incassato / Semi-incassato / Montato a superficie → selezionato in base all'apertura sul ponte, alle fondazioni, all'accesso e ai requisiti di retrofit.
• Tipo di Azionamento: Idraulico → pressione idraulica, flusso, selezione del motore e sistema di controllo devono essere confermati prima del preventivo.
• Tipo di Controllo: Leva / Proporzionale → selezionato in base alla precisione operativa e ai requisiti della stazione di controllo.
• Materiale: Ghisa / struttura in acciaio da confermare → il grado finale del materiale e la costruzione dei componenti devono seguire il disegno approvato.
• Requisito Certificazione: Disponibile in base all'ambito dell'ordine → certificato del produttore, certificato materiale, certificato di classe e ispezione con testimone devono essere concordati prima del preventivo.

Come Funziona

La potenza idraulica aziona il motore → Il riduttore trasmette la coppia all'albero → La testa di trascinamento ruota e afferra la cima per attrito → L'operatore controlla velocità e direzione tramite la valvola idraulica → I carichi di reazione vengono trasferiti attraverso il telaio di base nelle fondazioni del ponte

Applicazioni

Operazioni di ormeggio navale | Rimorchiatori | Imbarcazioni da lavoro | Navi di supporto offshore | Pontoni | Navi da carico | Movimentazione cime in porti e approdi | Installazioni su ponti nuove costruzioni e retrofit

Certificazioni e Vantaggi

Le certificazioni possono essere organizzate in base ai requisiti del progetto, all'ambito di ispezione, alla tracciabilità dei materiali e alla procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di Prova del Produttore.

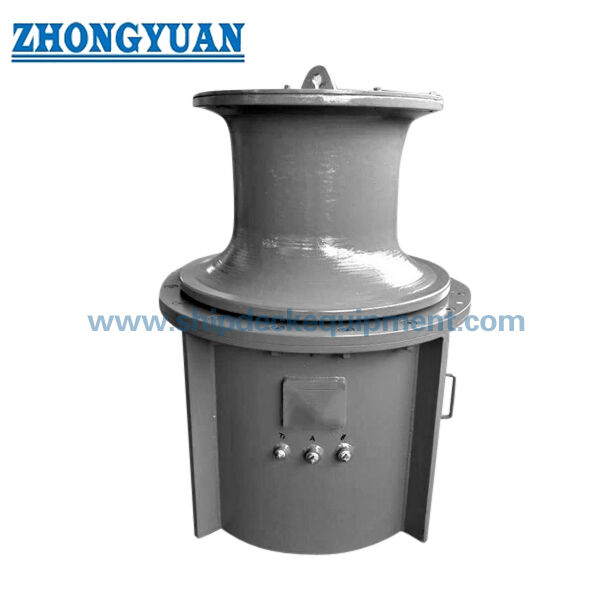

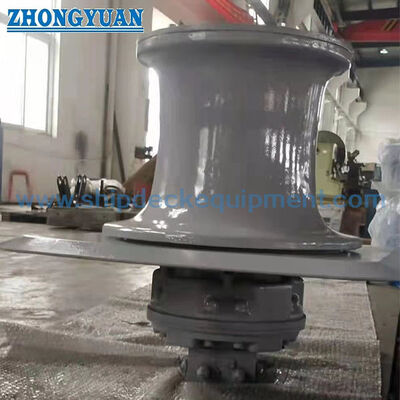

Disegni e Foto

FAQ

D1: Qual è la differenza tra un capstan idraulico incassato e uno montato sul ponte?

R1: Il capstan completamente incassato posiziona la maggior parte dei macchinari sottocoperta e lascia solo la testa di trascinamento sopra il ponte, il che aiuta a ridurre l'ostruzione sul ponte. Il capstan montato a superficie installa l'unità completa sopra il ponte e normalmente evita aperture sul ponte, rendendolo più adatto per progetti di retrofit o navi in cui la penetrazione sul ponte non è preferita.

D2: Come dovrebbero essere selezionati i tipi di capstan verticali e orizzontali?

R2: La selezione dipende dalla direzione del passaggio della cima, dallo spazio disponibile sul ponte, dalla disposizione delle fondazioni, dall'accesso per la manutenzione e dal layout del ponte della nave. Il capstan verticale è normalmente compatto e adatto per la movimentazione delle cime sul ponte in più direzioni, mentre il capstan orizzontale può essere considerato quando il passaggio della cima o la disposizione dei macchinari richiedono una disposizione dell'albero orizzontale.

D3: Quali informazioni sono necessarie per la progettazione del sistema idraulico e delle fondazioni del ponte?

R3: Si prega di fornire il carico di lavoro, il tipo di cima, il diametro della cima, la velocità della linea richiesta, la pressione e il flusso idraulico, il tipo di montaggio, il tipo di installazione, il requisito di controllo, il disegno della struttura del ponte, i dettagli di rinforzo e i requisiti della società di classificazione. Questi elementi sono necessari prima di confermare il modello, il carico delle fondazioni e il preventivo.
