2–250 kN Verricello Idraulico di Ormeggio | Movimentazione Corde Navi su Ponte Verticale e Orizzontale

2 ¢ 250 kN Capstan di ormeggio idraulico ¢ Verticale e orizzontale

Visualizzazione del prodotto

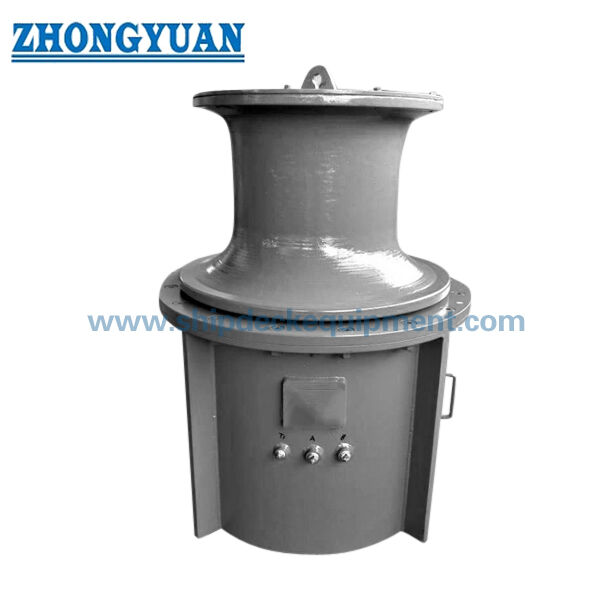

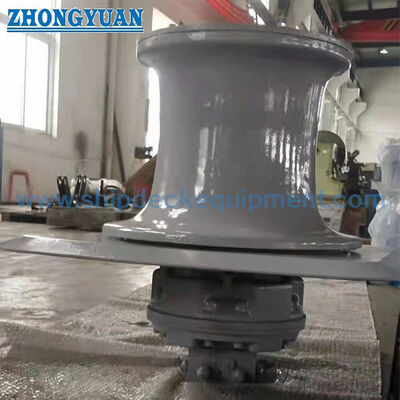

Il capstan idraulico di ormeggio da 2 ̊250 kN è una macchina di movimentazione della corda del ponte della nave per il sollevamento, il ripiegamento, la deformazione e l'aggiustamento controllato della linea di ormeggio.Un motore idraulico spinge la testa di curvatura attraverso il riduttore, che consente un funzionamento reversibile e una velocità di linea controllabile mentre l'operatore gestisce la corda intorno alla testa mediante attrito.

I modelli elencati coprono carico di lavoro di 2 ‰ 250 kN, diametro della testa di deformazione di 250 ‰ 500 mm, corda di acciaio di 11 ‰ 46 mm e corda sintetica di 28 ‰ 80 mm nella tabella dei parametri fornita.Disposizioni verticali o orizzontali possono essere selezionate per adattarsi al piombo della cordaQuesta pagina tratta l'apparecchiatura come un capstan di ormeggio, non come un verricello per il deposito di corde, un verricello di sollevamento, un verricello di traino o un ventolatore di ancoraggio.Qualsiasi funzione di manipolazione dell'ancora, frenatura, carico di tenuta o sistema speciale di installazione richiedono una conferma del progetto separata.

Specificità rapide

• carico di esercizio: 2 ‰ 250 kN nei modelli elencati → utilizzare come parametro di carico di manovra della corda indicato dal capstan; non convertirlo in MBL, SWL, carico di frenata o capacità di traino della corda.

• Diametro della testa di deformazione: 250×500 mm nei modelli elencati → la dimensione della testa deve essere verificata insieme al diametro della corda, alla costruzione della corda e alle condizioni di contatto richieste.

• Velocità della linea: 5­30 m/min → punto di funzionamento finale dipende dalla pressione idraulica, dal flusso, dallo spostamento del motore, dal cambio e dal ciclo di lavoro richiesto.

• Diametro della corda di filo d'acciaio: 11·46 mm → intervallo di compatibilità indicato per la tabella dei modelli fornita.

• Diametro della fune sintetica: 28×80 mm → indicato separatamente dalla fune di filo d'acciaio perché la costruzione della fune e il comportamento di contatto differiscono.

• Potenza idraulica: 3,5-110 kW nei modelli elencati → la potenza è un parametro del modello e non sostituisce la conferma della pressione e del flusso del sistema.

• Configurazione: verticale/orizzontale → selezionate in base all'orientamento dell'albero, alla condotta della corda, allo spazio sul ponte, alla disposizione dei macchinari e all'accesso al servizio.

• Controllo: può essere configurato locale o remoto → per il progetto devono essere confermati i dettagli della leva, della valvola proporzionale, dell'arresto di emergenza e del telecomando.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Fase 1: confermare il carico di lavoro richiesto, il tipo di corda, il diametro della corda, la velocità di linea richiesta e il carico di esercizio previsto; indicare separatamente la costruzione della corda e la MBL, se disponibili.

Passo 2: confermare la configurazione verticale o orizzontale a partire dalla linea di corda e dalla disposizione dei macchinari della nave; fornire anche la disposizione prevista dell'installazione e l'involucro disponibile sopra/sotto il ponte.

Passo 3: conferma dell'interfaccia idraulica: pressione del sistema disponibile, flusso, limiti di pressione di ritorno/riverso, se del caso, portata dell'alimentazione HPU, preferenza del motore e metodo di regolazione della velocità richiesto.

Fase 4: confermare le funzioni di funzionamento e di sicurezza: comando locale/remote, tipo di valvola di comando, arresto di emergenza, requisito di frenatura o di mantenimento del carico, direzione di rotazione,protezioni e eventuali requisiti per le zone pericolose.

Fase 5: fornire il disegno della fondazione del ponte/struttura di supporto, la posizione di installazione e l'arrangiamento vicino a fairlead/roller/bollard in modo che l'interfaccia di base,il piombo della corda e il permesso di manutenzione possono essere rivisti.

Fase 6: fornire il tipo di nave, la quantità, i requisiti della società di classificazione, la portata dell'ispezione/certificato, il disegno generale o la foto di riferimento, la destinazione di consegna e il tempo di consegna richiesto.

Struttura

Warping head | Main shaft | Bearings | Reduction gearbox | Hydraulic motor | Hydraulic control interface | Base / foundation interface | Brake or holding device if specified | Guards and local controls as required

Azionamento idraulico, manipolazione delle corde e vantaggi ingegneristici

• L'azionamento idraulico è ben adatto ai macchinari a basso regime e ad alta coppia e consente di controllare la velocità e la direzione attraverso il circuito idraulico; le prestazioni finali dipendono dal motore abbinato,ingranaggi, pressione e flusso.

• La testa di deformazione gestisce la corda mediante attrito e non conserva la linea di lavoro.Il suo profilo e la condizione della superficie sono importanti perché la corda si contatta e si muove ripetutamente sopra la testa durante le operazioni di ormeggio.

• L'ISO 6482:2017 è un utile riferimento internazionale per i profili di curvatura utilizzati su capstan, verricelli di ormeggio e altri macchinari di ponte con filo d'acciaio e corde in fibra.La conformità deve essere dichiarata solo quando la testa selezionata è progettata e documentata di conseguenza..

• L'impostazione verticale e orizzontale risolve diversi problemi di installazione.Drenaggio e accesso ai servizi piuttosto che solo dall'impronta.

• La pressione idraulica, il flusso, lo spostamento del motore, il rapporto della scatola di cambio e il diametro della testa di curvatura devono essere esaminati come un unico sistema perché insieme determinano la coppia disponibile e la velocità della linea.

• I carichi delle fondamenta e il rinforzo locale del ponte devono essere stabiliti sulla base dei dati sul carico delle attrezzature approvate e della struttura della nave.Non devono essere dedotte solo dal valore nominale del carico di lavoro indicato nella tabella del prodotto.

• Le funzioni di frenatura, di tenuta a prova di guasto, di protezione contro il sovraccarico e di arresto di emergenza dipendono dal progetto.La base di carico richiesta e la filosofia di controllo dovrebbero essere concordate prima della produzione e della revisione della classe.

• le prove di accettazione devono essere definite nel disciplinare dell'ordine; i controlli tipici possono includere il funzionamento senza carico, i controlli di direzione e di controllo, le prestazioni di funzionamento nominali,controllo idraulico delle perdite/temperatura e qualsiasi prova di frenatura o di carico specificata.

Attributi personalizzati

• Tipo di prodotto: capstan idraulico di ormeggio → apparecchiature di movimentazione delle corde sul ponte che utilizzano una testa di deformazione anziché un tamburo di stoccaggio delle corde.

• Carico di lavoro indicato: 2 ‰ 250 kN → valore massimo supportato dalla tabella del modello fornita; ogni modello da 300 kN richiede dati confermati separati.

• Diametro della testa di deformazione: 250×500 mm → gamma supportata dai modelli elencati; altri diametri sono specifici del progetto e devono essere confermati.

• Compatibilità con la corda: corda in acciaio da 11 46 mm / corda sintetica da 28 80 mm → mantenere le due gamme di corde separate durante la selezione.

• Tipo di azionamento: idraulico → pressione del sistema, flusso, cilindrata del motore e portata HPU da confermare.

• Configurazione: Verticale / orizzontale → disposizione finale segue il cavo di corda, la disposizione del ponte e l'involucro di manutenzione.

• Disposizione dell'installazione: specifica del progetto → esecuzione intagliata, semi-intagliata o montata in superficie deve essere confermata solo rispetto alla GA e al progetto di fondazione selezionati.

• Disponibilità del controllo: locale/remote disponibile a seconda della portata del progetto → leva, dettagli proporzionali e di controllo remoto da confermare.

• Materiale: da confermare con il progetto approvato → non descrivere il capstan completo semplicemente come "acciaio fuso"; i materiali dei componenti possono variare.

• Certificato / ispezione: secondo i requisiti del progetto → frequenza delle lezioni, tracciabilità dei materiali e documentazione del produttore da concordare prima del preventivo.

Come funziona

Hydraulic pressure and flow are supplied to the motor → Reduction gearing converts motor output to warping-head torque → The head rotates in the selected direction → Several controlled turns of rope develop frictional traction on the head → The operator tends the free line while controlling speed / direction → Reaction loads pass through the shaft, cambio e base nella struttura di supporto del ponte

Applicazioni

Stazioni di ormeggio delle navi. Traghetti e barche da lavoro. Navi da carico. Barche. Navi di supporto offshore come attrezzature di ormeggio a bordo.

Certificazioni e vantaggi

L'ispezione e la certificazione della classificazione possono essere organizzate in base alle esigenze del progetto, all'ambito di applicazione concordato e alla società di classificazione selezionata.Disponibilità del certificato soggetta a revisione del progetto, ambito di ispezione e approvazione di classe, se del caso.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

D1: Il valore di 2 ‰ 250 kN è il carico di ritenuta della corda MBL o del freno capstan?

R1: No. È il parametro di carico di lavoro indicato per i modelli di capstan in questa pagina.Il carico di prova e qualsiasi carico di progettazione strutturale sono valori separati e devono essere confermati dal progetto dell'ormeggio e dalla specifica dell'apparecchiatura approvata..

D2: Quali informazioni sono necessarie per far corrispondere il motore idraulico e l'HPU?

A2: fornire il carico di lavoro e la velocità richiesti, la pressione idraulica e il flusso disponibili, il metodo di controllo preferito, il ciclo di lavoro, la portata di alimentazione dell'HPU,condizioni ambientali/di installazione e eventuali requisiti di frenatura o di sicurezzaIl dislocamento del motore e il rapporto tra il cambio e il cambio devono essere selezionati come parte del sistema idro-meccanico completo.

D3: Lo stesso capstan può essere utilizzato per la movimentazione delle ancore, il sollevamento o il rimorchio?

A3: non per impostazione predefinita. Questa pagina riguarda un capstan di ormeggio.mentre il sollevamento e il rimorchio comportano differenti definizioni di carico, funzioni di sicurezza e requisiti di omologazione.
