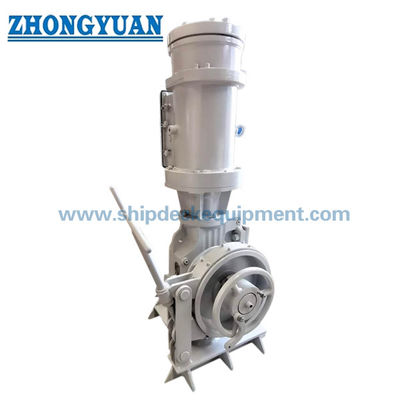

12.5–26mm Verricello Elettrico Verticale | Musone Singolo per Ponte Barca
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Carico di lavoro: | 6.6KN | Sovraccarico: | 9,9KN |
|---|---|---|---|
| Carico di supporto: | 41KN | Tipo: | motore verticale |
| Velocità (m/min): | ≥12 m/min | Catena di ancoraggio: | Diametro 12,5 (mm), U2 |
| Materiale: | Acciaio tenero, fusione | Energia: | Motore elettrico |
| Certificati di classificazione: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, ecc | ||
| Evidenziare: | verricello elettrico verticale di 12.5mm,Verricello elettrico verticale 6.6KN,attrezzatura della piattaforma della nave di 12.5mm |
||
Descrizione di prodotto
Verricello elettrico verticale da 12,5–26 mm | Zingaro singolo per ponte barca
Panoramica del prodotto
Questo verricello elettrico verticale è progettato per piccole imbarcazioni con spazio limitato sul ponte.
Il design verticale riduce al minimo l'ingombro di installazione ed è ideale per layout di coperta compatti.
Progettato per un layout di coperta compatto e soluzioni di ancoraggio convenienti per piccole imbarcazioni.
Specifiche rapide
- Misura catena: 12,5–26 mm (U2) → Definisce la compatibilità della catena di ancoraggio
- Carico di lavoro: 5,9–28,7 kN → Definisce l'intervallo di capacità di ancoraggio
- Carico di supporto: 30–175 kN → Definisce la resistenza strutturale alla tenuta
- Velocità: ≥9 m/min → Definisce l'efficienza di ancoraggio
- Potenza motore: 3/1,2–8,5/3,5 kW → Definisce la capacità dell'azionamento
- Tipo di azionamento: Elettrico → Funzionamento stabile e semplice
- Configurazione: Barbotin singolo → Sistema di ancoraggio compatto
- Montaggio: verticale → Risparmia spazio sul ponte
Principali parametri tecnici
| Diametro catena (mm) | Carico di lavoro (kN) | Carico di supporto (kN) | Velocità (m/min) | Carico di ormeggio (kN) | Potenza motore (kW) |
| 12.5 | 5.9 | 30 | ≥9 | 5 | 3/1.2 |
| 14 / 16 / 17.5 | 8.3 / 10.9 / 13.0 | 51 / 67 / 80 | ≥9 | 8 | 4.3/1.7 |
| 19 / 20,5 / 22 | 15.3 / 17.9 / 20.6 | 95/110/126 | ≥9 | 10 | 8,5/3,5 |
| 24/26 | 24.5/28.7 | 149/175 | ≥9 | 20 | 8,5/3,5 |
Guida alla selezione
Passaggio 1: selezionare il diametro della catena → 12,5–26 mm in base al recipiente
Passaggio 2 – Conferma del carico di lavoro → Definisce la capacità di ancoraggio
Passaggio 3 – Conferma del carico di supporto → Garantisce la sicurezza del mantenimento del freno
Fase 4 – Conferma del carico di ormeggio → Se è richiesto un ormeggio ausiliario
Passaggio 5 – Conferma della velocità → Requisito di efficienza ≥9 m/min
Passaggio 6 – Conferma spazio sul ponte → Tipo verticale per spazio limitato
Struttura e componenti
Motore elettrico | Cambio | Ruota zingara | Albero principale | Freno | Frizione | Telaio di base
Attributi personalizzati
- Misura catena: 12,5–26 mm → Compatibilità
- Carico di lavoro: 5,9–28,7 kN → Intervallo di capacità
- Carico di supporto: 30–175 kN → Resistenza strutturale
- Velocità: ≥9 m/min → Efficienza
- Potenza motore: 3/1,2–8,5/3,5 kW → Selezione azionamento
- Installazione: verticale → salvaspazio
- Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova dei produttori
Guida alla richiesta
Fornire la dimensione della catena, il tipo di nave, il carico richiesto e lo spazio sul ponte.
Come funziona
Il motore elettrico aziona il cambio e lo barbotin per gestire la catena dell'ancora. Freno e frizione garantiscono un funzionamento sicuro.
Applicazioni
Piccole imbarcazioni | Barche da lavoro | Navi interne | Navi a ponte compatte
Certificazioni e vantaggi
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova dei produttori; design verticale compatto, salvaspazio, economico, affidabile.
Disegni e foto

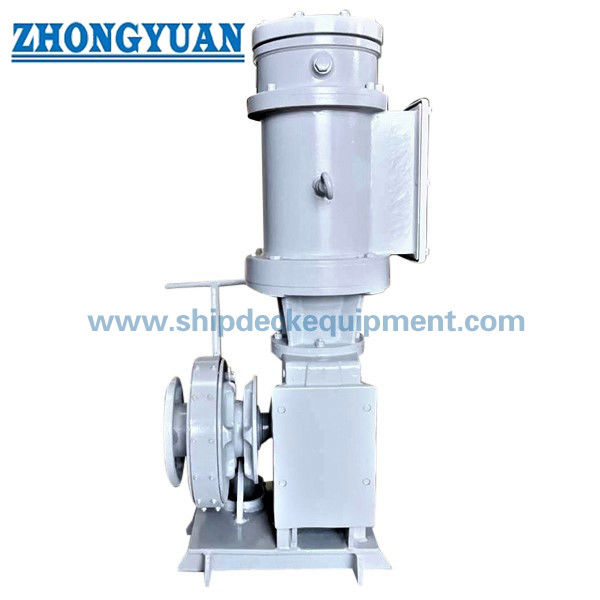

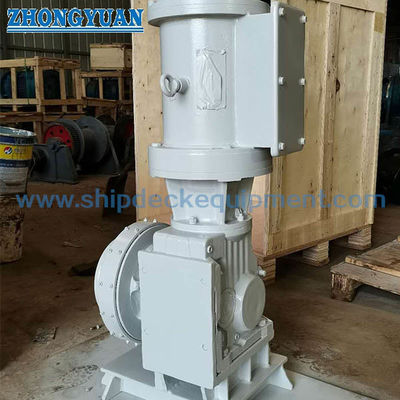

Disegno GA | Disposizione dell'installazione | Foto del prodotto
Ordinare
MOQ:1 | Consegna:60–120 giorni
Domande frequenti
Q1: Perché il tipo verticale? A: Risparmia spazio sul ponte.
Q2: Può essere utilizzato per l'ormeggio? R: Sì, con funzione di deformazione.
Q3: Quali dimensioni di catena sono supportate? A: catena U2 da 12,5–30 mm.
