26 32 mm bobina di corda elettrica di acciaio.
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
| Documento: | Motor Rope Reel Electric Mo...83.pdf |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Diametro della corda: | 26–32 mm | Lunghezza della corda: | 210–220 m |
|---|---|---|---|
| Velocità del tamburo: | 17–56 metri/minuto | Tipo di tamburo: | Singolo tamburo |
| Tipo di unità: | Elettrico | Potenza del motore: | 4,3–6 kW |
| Tipo di controllo: | Pulsante | Tipo della corda: | fune d'acciaio |
| Materiale: | Acciaio al carbonio, alluminio disponibile | Trattamento superficiale: | rivestimento epossidico |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate | ||
| Evidenziare: | CB*3048 Rollo di corda di filo d'acciaio |
||
Descrizione di prodotto

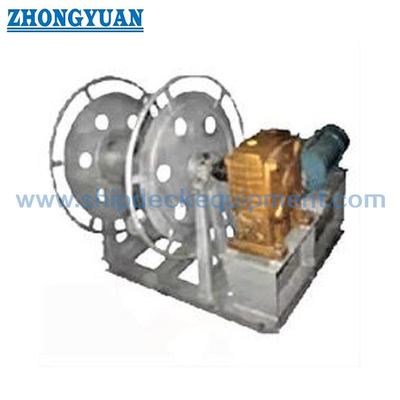

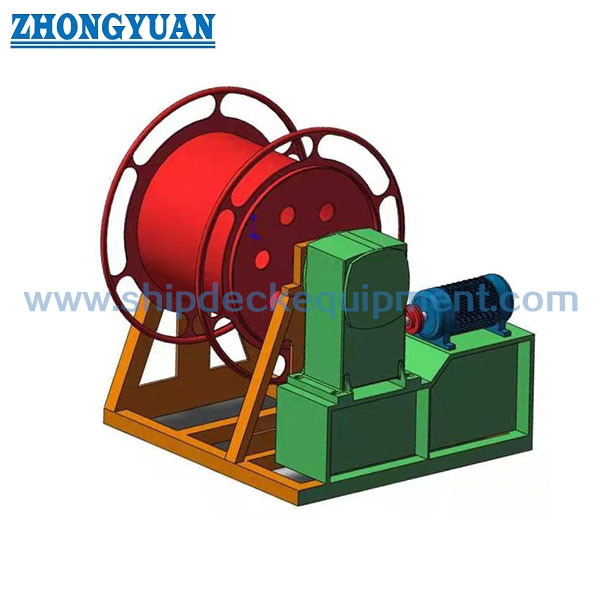

26 32 mm bobina di corda elettrica di acciaio.
Visualizzazione del prodotto
Un rullo elettrico di filo di acciaio da 26 ∼ 32 mm è un tipo di attrezzatura di ponte navale progettato per lo stoccaggio, l'avvolgimento e la movimentazione di corde di filo di acciaio sui ponti delle navi.
Questo singolo rullo di corda a tamburo è azionato da un motore elettrico combinato con un cambio, fornendo prestazioni di avvolgimento stabili, funzionamento affidabile e controllo preciso.
Supporta la rotazione avanti e indietro, l'arresto di emergenza e l'operazione di backup manuale in caso di guasto di corrente.
È ampiamente utilizzato per lo stoccaggio di corde marine, navi offshore e operazioni portuali.
Specificità rapide
• Diametro della corda: 26 ∼ 32 mm
• Tipo di corda: corda di filo d'acciaio
• Lunghezza di stoccaggio della corda: 210 ∼ 220 m
• Tipo di tamburo: singolo tamburo
• Tipo di azionamento: motore elettrico + cambio
• Velocità del motore: 1350 / 410 giri al minuto
• Velocità del tamburo: 17 56 m/min
• Controllo: pulsante + arresto di emergenza
• Operazione di riserva: manuale (Worm Gear)
• Materiale: acciaio al carbonio / acciaio inossidabile
• Trattamento superficiale: Sa2,5 + rivestimento epossidico
Principali parametri tecnici
| Tipo Modalità | Acciaio Max, Dia. (mm) | Acciaio Distanze (m) | Motore Potenza (kw) | RPM del motore Velocità (min ̄1) | Corde da tamburo velocità m/min 1350 Min 1 | Corde da tamburo velocità m/min 410 Min 1 | Servizi esterni Dimensione LxBXH (mm) | Peso (kg) |
| A26 | 26 | 220 | 4.3/1.7 | 1350/410 | 56 | 17 | 1330 x 1360 x 1175 | 545 |
| A32 | 32 | 210 | 60 | 18 | 1430 x 1450 x 1330 | 575 |
| Tipo Modalità | Max. acciaio Corde di filo Diametro | D | D1 | B | B1 | L | L1 | H | H1 | Peso kg |
| A 26 | 26 | 300 | 870 | 1120 | 1360 | 550 | 1330 | 730 | 1175 | 545 |
| Un 32 | 32 | 360 | 1050 | 1120 | 1450 | 650 | 1430 | 800 | 1330 | 575 |
Guida alla selezione del rullo della corda
Fase 1 Selezionare il diametro della corda: 26 mm (A26) / 32 mm (A32)
Fase 2 Confirmare Lunghezza della corda: 210 220 m standard o personalizzata
Fase 3 Selezionare la velocità del tamburo: 17 20 m/min (standard), 50+ m/min (alta efficienza)
Fase 4 Sistema di propulsione: motore elettrico con riserva manuale
Fase 5 Tipo di comando: pulsante di pressione (standard) o telecomando (facoltativo)
Nota tecnica: la selezione deve essere basata sulle dimensioni della corda, sulla lunghezza di stoccaggio e sui requisiti di velocità.
Struttura e componenti
Motore a trazione elettrica. Sistema di trasmissione della scatola di marcia. Bobina singola.
Attributi personalizzati
| Parametro | Valore |
| Diametro della corda | 26 ∼ 32 mm |
| Lunghezza della corda | 210 ∼ 220 m |
| Tipo di corda | Corde di filo di acciaio |
| Tipo di tamburo | Batteria singola |
| Velocità del tamburo | 17 56 m/min |
| Tipo di unità | elettrico |
| Velocità del motore | 1350 / 410 giri al minuto |
| Tipo di controllo | Premere il pulsante |
| Operazione di riserva | Manuale |
| Materiale | Acciaio al carbonio / acciaio inossidabile |
| Trattamento superficiale | Rivestimento epoxi / lucidato |
Configurazione personalizzata e guida di ricerca
Fornire: diametro della corda, lunghezza della corda, velocità richiesta, tipo di azionamento, tipo di controllo, requisiti di installazione.
Vi consigliamo la selezione del modello, il disegno tecnico e il preventivo.
Come funziona
La bobina della corda è spinta da un motore elettrico attraverso un cambio, ruotando il tamburo per avvolgere o svolgere la corda di filo d'acciaio.
Quando non è disponibile l'alimentazione, è possibile il funzionamento manuale tramite un riduttore di ingranaggi a vermi.
Applicazioni
Stoccaggio delle corde sul ponte delle navi. Sistemi di supporto per l'ormeggio marino. Navi offshore.
Certificazioni e vantaggi
Certificazioni: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Vantaggi: funzionamento stabile, struttura compatta, prestazioni affidabili, facile manutenzione.
Disegno e foto
• Disegno generale
• Disegno della struttura del tamburo
• Disegno dell'impianto
Informazioni sull'ordine
MOQ: 1 unità
Tempo di consegna: in base al progetto
Pagamento: T/T, L/C
Personalizzazione: disponibile
Domande frequenti
Q1: Qual è la differenza tra bobina di corda e verricello?
R: La bobina è per il deposito, mentre il verricello è per tirare il carico.
D2: Può funzionare senza elettricità?
R: Sì, è disponibile il funzionamento manuale.
Q3: Può essere personalizzato?
R: Sì, le dimensioni, la velocità e la configurazione della corda possono essere personalizzate.
