Attrezzatura di ShipTowing del passacavo del piedistallo del rullo di ghisa della forma B di BACCANO 81907
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Norma tecnica: | DIN81906-1999 (rullo), BACCANO 81907-1997; Norma tedesca | Tipo: | Rullo della forma B sul piedistallo conico |
|---|---|---|---|
| Diametri del rullo: | 160~560mm | Rullo no.: | Disco semplice |
| Peso del rullo: | 12~580kg | Materiali: | Acciaio dolce, acciaio di C-mn, acciaio inossidabile, acciaio fondente, ghisa sferoidale |
| Trattamento di superficie: | sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, trattamento di superf | Certificati di classificazione: | CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, RINA, IRS, RS, ecc |
| Evidenziare: | DIN 81907 Piastrello a rulli di fusione |
||
Descrizione di prodotto

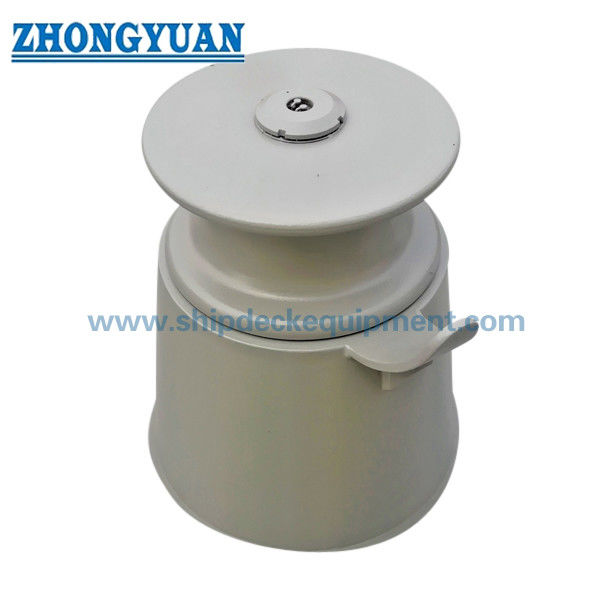

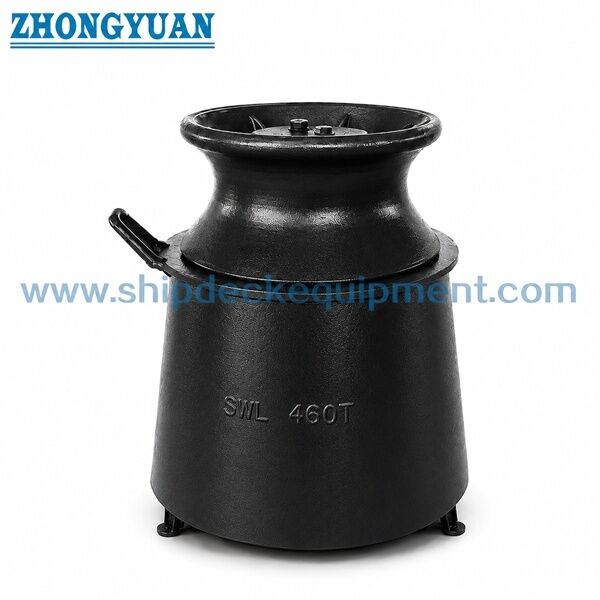

Attrezzatura di ShipTowing del passacavo del piedistallo del rullo di ghisa della forma B di BACCANO 81907
Descrizione:
Il passacavo del rullo del piedistallo di BACCANO 81907 ha formare un piedistallo cilindrico ed il piedistallo conico della forma B. I rulli sono DIN81906. È installato sulla piattaforma interna del bordo per guidare le corde d'attracco. La forma B è piedistallo conico.
Caratteristica tecnica principale:
- Norma tecnica: DIN81906-1999 (rullo), BACCANO 81907-1997; Norma tedesca
- Tipo: Rullo della forma B sul piedistallo conico
- Diametri del rullo: 160~560mm
- Rullo no: Disco semplice
- Peso del rullo: 12~580kg
- Materiali: Acciaio dolce, acciaio di C-mn, acciaio inossidabile, acciaio fondente, ghisa sferoidale
- Trattamento di superficie: sabbiatura a S2.5 + uno strato dell'iniettore a resina epossidica del negozio, trattamento di superficie galvanizzato, lucidato, su misura disponibile.
- Certificati di classificazione: CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, ecc.
- Può essere personalizzato
Parametri tecnici principali:
| Termine nominale No. |
SWL kN |
h Forma A |
h Forma B |
a | b | C | d1x S1 | d2 | d3 士 1 |
d4 | d5 | f |
| 1 | 10 | 200 | - | 9 | 60 | 135 | 219,1 x 12,5 | 255 | 62 | - | - | 282 |
| 400 | - | - | - | 482 | ||||||||
| 600 | - | - | - | 682 | ||||||||
| 800 | - | - | - | 882 | ||||||||
| 2 | 20 | 200 | - | 9 | 60 | 135 | 273 x 12,5 | 310 | 72 | - | - | 305 |
| 400 | - | - | - | 505 | ||||||||
| 600 | - | - | - | 705 | ||||||||
| 800 | - | - | - | 905 | ||||||||
| 3 | 30 | 200 | - | 9 | 60 | 135 | 355,6 x 12,5 | 395 | 87 | - | - | 329 |
| 400 | - | - | - | 529 | ||||||||
| 600 | - | - | - | 729 | ||||||||
| 800 | - | - | - | 929 | ||||||||
| 5 | 50 | 200 | - | 9 | 60 | 135 | 457 x 12,5 | 495 | 108 | - | - | 363 |
| 400 | - | - | - | 563 | ||||||||
| 600 | - | - | - | 763 | ||||||||
| 800 | - | - | - | 963 | ||||||||
| 8 | 80 | 200 | - | 9 | 80 | 175 | 559 x 12,5 | 595 | 127 | - | - | 411 |
| 400 | - | - | - | 611 | ||||||||
| 600 | - | - | - | 811 | ||||||||
| 800 | - | - | - | 1011 | ||||||||
| - | 1000 | 560 | 825 | 1211 | ||||||||
| 12 | 120 | 200 | - | 10 | 80 | 175 | 660 x 14,2 | 705 | 162 | - | - | 459 |
| 400 | - | - | - | 659 | ||||||||
| 600 | - | - | - | 859 | ||||||||
| 800 | - | - | - | 1059 | ||||||||
| - | 1000 | 660 | 925 | 1259 | ||||||||
| - | 1200 | 660 | 975 | 1459 | ||||||||
| 20 | 200 | 200 | - | 12 | 100 | 220 | 660 x 17,5 | 705 | 192 | - | - | 483 |
| 400 | - | - | - | 683 | ||||||||
| 600 | - | - | - | 883 | ||||||||
| - | 800 | 660 | 870 | 1083 | ||||||||
| - | 1000 | 660 | 925 | 1283 | ||||||||
| - | 1200 | 660 | 975 | 1483 | ||||||||
| - | 1400 | 660 | 1030 | 1683 | ||||||||
| 32 | 320 | 200 | - | 12 | 100 | 220 | 813 x 16 | 865 | 232 | - | - | 553 |
| 400 | - | - | - | 753 | ||||||||
| 600 | - | - | - | 953 | ||||||||
| - | 800 | 810 | 1020 | 1153 | ||||||||
| - | 1000 | 810 | 1075 | 1353 | ||||||||
| - | 1200 | 810 | 1125 | 1553 | ||||||||
| - | 1400 | 810 | 1180 | 1753 |
| Tipo | l1 | l2 +1 -0,3 |
l3 | l4 | l5 | ≈ l6 Forma A |
≈ l6 Forma B |
r | S2 | S3 | ≈ di z |
| 1 | 174 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 2 |
| 2 | 228 | 38 | 70 | 20 | 80 | 10 | - | 10 | 13 | - | 3 |
| 3 | 310 | 38 | 70 | 20 | 90 | 10 | - | 10 | 13 | - | 3 |
| 5 | 412 | 38 | 70 | 20 | 110 | 10 | - | 10 | 13 | - | 3 |
| 8 | 504 | 45 | 80 | 30 | 130 | 15 | 13 | 15 | 16 | 15 | 3 |
| 12 | 602 | 70 | 110 | 30 | 180 | 15 | 14 | 15 | 16 | 15 | 3 |
| 20 | 585 | 81 | 130 | 40 | 200 | 20 | 22,5 | 20 | 20 | 15 | 5 |
| 32 | 740 | 131 | 180 | 40 | 240 | 20 | 20 | 20 | 20 | 15 | 5 |
Disegno dell'attrezzatura di ShipTowing del passacavo del piedistallo del rullo di ghisa della forma B di BACCANO 81907
