L'acqua dei CB 3145 lubrifica il timone superiore che sopporta Marine Hydraulic Steering
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan |
| Certificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C, ecc. |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Materiale: | Fusione di acciaio C-Mn, acciaio dolce, forgiatura di acciaio C-Mn | Norma: | CB*3145 |
|---|---|---|---|
| Ispezione: | NDE (Test ad ultrasuoni ed esame magnetico da parte di operatori qualificati), Dimension Check | Certificati di classificazione: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA |
| Evidenziare: | Cuscinetto superiore del timone dei CB 3145,CB 3145 cuscinetti superiori del timone,CB 3145 Marine Hydraulic Steering dell'OEM |
||
Descrizione di prodotto

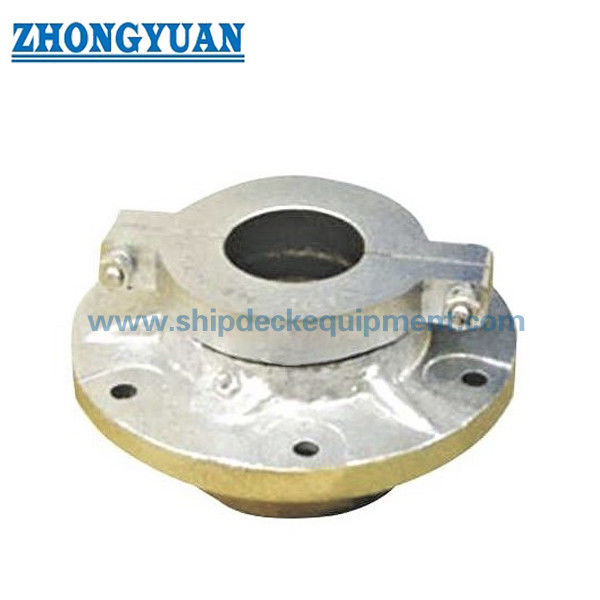

L'acqua dei CB 3145 lubrifica il cuscinetto superiore del timone
Descrizione
L'acqua dei CB 3145 lubrificare il cuscinetto superiore del timone è un dispositivo riparato al guscio per sostenere il timone. Il cuscinetto superiore del timone è il cuscinetto utilizzato per sostenere le azione del timone nel dispositivo del timone della nave, che può assicurare che le azione del timone non cadano nell'acqua, anche aiutare le azione del timone per girare e svolgere il ruolo di lubrificazione. Cuscinetto superiore del timone situato alla testa del timone per resistere al peso del timone e delle forze radiali ed assiali è sottoposto a.
Caratteristica tecnica principale
- Materiale; Acciaio fondente di C-mn, acciaio dolce, di rame, bronzeo
- Norma: CB*3145
- Ispezione: NDE (prova ultrasonica ed esame magnetico dagli operatori qualificati), controllo di dimensione
- Certificati di classificazione: CCS, NK, la BV, ABS, DNV-GL, la LR, Kr, IRS, RS, RINA, ecc.
Parametri tecnici principali:
| Diametro delle azione del timone. | d1 | d2 | D1 | D2 | D | H1 | H | T1 | t | Sopportare GB301-64 | Viti di fissaggio n x d0 |
Peso (chilogrammo) |
|
| 40 | 34 | 52 | 80 | 120 | 146 | 34 | 80 | 12 | 14 | 8208 | 6 | M10 | 2,6 |
| 50 | 44 | 62 | 92 | 134 | 160 | 43 | 92 | 14 | 14 | 8210 | 6 | M10 | 4,8 |
| 60 | 52 | 72 | 110 | 158 | 188 | 45 | 106 | l4 | 16 | 8212 | 6 | Ml2 | 6,1 |
| 70 | 62 | 86 | 122 | 170 | 206 | 51 | 114 | 16 | 16 | 8214 | 6 | M12 | 9,1 |
| 80 | 70 | 96 | 135 | 199 | 235 | 65 | 124 | 18 | 16 | 8216 | 6 | M12 | 13,2 |
| 90 | 80 | 106 | 154 | 220 | 260 | 68 | 145 | 18 | 20 | 8218 | 6 | M16 | 21 |
| 100 | 88 | 120 | 174 | 250 | 298 | 70 | 158 | 20 | 20 | 8220 | 6 | Ml6 | 26,4 |
| 110 | 98 | 130 | 188 | 272 | 320 | 80 | 168 | 20 | 20 | 8222 | 6 | M16 | 32,3 |
| 120 | 106 | 140 | 202 | 294 | 342 | 90 | 183 | 22 | 24 | 8224 | 6 | Ml6 | 40,4 |
| 140 | 126 | 160 | 230 | 322 | 382 | 110 | 210 | 24 | 24 | 8228 | 6 | M20 | 55,8 |
| 160 | 144 | 184 | 258 | 354 | 424 | 120 | 239 | 26 | 28 | 8232 | 6 | M20 | 66,2 |
| 180 | 164 | 204 | 286 | 386 | 456 | 130 | 264 | 28 | 28 | 8236 | 6 | M20 | 98 |
| 200 | 180 | 228 | 318 | 422 | 490 | 140 | 294 | 30 | 32 | 8240 | 6 | M24 | 125,4 |
| 220 | 200 | 248 | 338 | 446 | 516 | 155 | 315 | 30 | 32 | 8244 | 6 | M24 | 154 |
Il disegno dell'acqua dei CB 3145 lubrifica il timone superiore che sopporta Marine Hydraulic Steering
