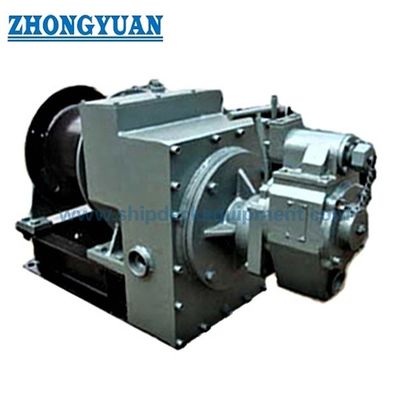

10 ̊30 kN Vinicolo a scala per alloggiamento marittimo, ISO 7364 pneumatico, per petroliere e per uso offshore
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipment |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Numero di modello: | Standard e su misura |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | As per quotation |
| Imballaggi particolari: | Pallet o su misura |
| Tempi di consegna: | Secondo l'offerta |
| Termini di pagamento: | TT, L/C |
| Capacità di alimentazione: | Soddisfaccia i bisogni dei clienti |
|
Informazioni dettagliate |
|||
| Standard:: | ISO 7364:2016 | Tipo:: | Tamburo singolo pneumatico e tamburo diviso; |
|---|---|---|---|
| Test in fabbrica:: | prova di marcia senza carico, prova di carico a tamburo, prova statica sotto carico di tenuta 1,5; | Carico di lavoro:: | 10KN, 16KN, 20KN |
| Velocità ((m/min):: | 9-20 m/min | Fune metallica: | 6*37-13.0-170-1; |
| Materiale:: | Acciaio mite. | Controllare:: | Controllo locale |
| Certificati di classificazione:: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, ecc. | ||
| Evidenziare: | argano della scala reale di iso 7364,argano pneumatico della scala reale del motore,argano marino della scala reale |
||
Descrizione di prodotto
Verricello per scale di alloggio marino da 10-30kN, pneumatico ISO 7364, per navi cisterna e uso offshore
Panoramica del prodotto
Questo verricello pneumatico per scale di alloggio marino conforme alla norma ISO 7364 (10-30kN) è specificamente progettato per la movimentazione sicura e stabile di scale di alloggio rigide in alluminio.
A differenza dei verricelli per scale pilota utilizzati per le scale di corda, questo sistema è ingegnerizzato per il sollevamento di scale strutturali, garantendo un movimento fluido, un funzionamento controllato e prestazioni affidabili sotto carico in condizioni marine.
L'azionamento pneumatico garantisce un funzionamento antideflagrante, rendendolo ideale per petroliere, navi cisterna chimiche, piattaforme offshore e aree di coperta pericolose, pur essendo adatto anche per navi Ro-Ro dove è richiesto un accesso stabile per il personale.
Specifiche rapide
- Standard: ISO 7364:2016 – Garantisce la conformità ai requisiti di sicurezza marittima
- Carico di lavoro: 10 / 16 / 20 kN – Definisce la capacità di sollevamento per i sistemi di scale
- Tipo: Tamburo singolo pneumatico / tamburo diviso – Configurazione flessibile
- Velocità: 9-20 m/min – Regolabile per diverse condizioni di lavoro
- Cavo d'acciaio: 6×37-13 mm – Elevata resistenza e flessibilità
- Materiale: Acciaio dolce – Struttura marina durevole
- Controllo: Controllo locale – Funzionamento semplice e affidabile
- Test: Prova di carico 1,5× – Garantisce la conformità alla sicurezza
Parametri tecnici principali
| Parametro | Unità | Valore | Funzione |
| Tipo motore ad aria | / | TMYJ4.4-4 | Definisce il modello del motore |
| Potenza | kW | 4.4 | Fornisce la forza motrice |
| Velocità nominale | giri/min | 800 | Garantisce un funzionamento stabile |
| Pressione di lavoro | MPa | 0.59 | Corrisponde al sistema ad aria |
| Consumo d'aria | m³/min | 5.2 | Definisce il requisito del compressore |
| Fattore di servizio | min | 30 | Definisce la durata di lavoro |
| Efficienza | / | 0.858 | Efficienza energetica |
| Rapporto manuale | / | 30.73 | Capacità di backup manuale |
| Rapporto aria | / | 75.43 | Controlla la coppia |
| Cavo d'acciaio | / | 6×37-13 | Resistenza e flessibilità |
| Capacità | m | 40 | Altezza di sollevamento |
| Strati | / | 3 | Avvolgimento sicuro |
| Velocità | m/min | 8 | Sollevamento sicuro |
| Carico di supporto | kN | 30 | Resistenza strutturale |
| Carico tamburo | kN | 10 | Carico nominale |
| Modello | L×B×H | C | C1 | E | n-ØA |
| 10kN | 1030×340×570 | 470 | 235 | 300 | 6-Ø17 |
| 12kN | 1120×380×680 | 455 | 265 | 320 | 6-Ø17 |
| 16kN | 1130×380×680 | 530 | 265 | 320 | 6-Ø17 |
Guida alla selezione
Seleziona carico → conferma lunghezza scala → abbina cavo → controlla alimentazione aria → scegli controllo
Struttura

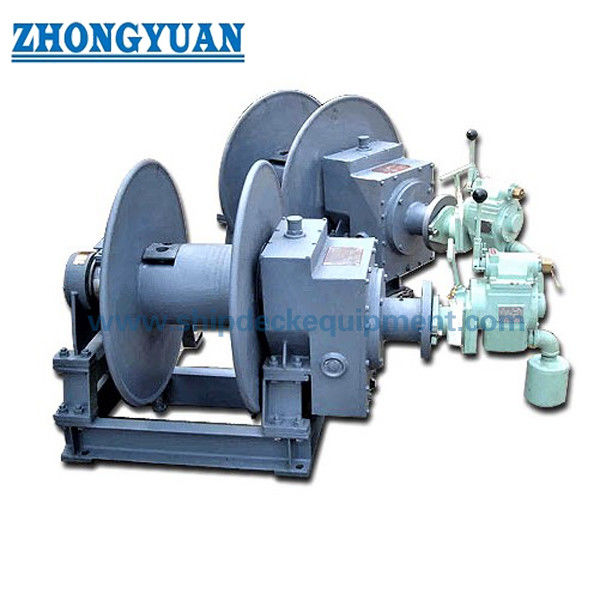

Tamburo singolo o tamburo diviso, motore pneumatico, telaio in acciaio, backup manuale, tamburo scanalato
Attributi personalizzati
Azionamento: Pneumatico – Antideflagrante
Freno: Automatico – Previene cadute
Installazione: Montaggio a ponte – Facile integrazione
Guida alla richiesta
Conferma carico, lunghezza scala, spazio di installazione, alimentazione aria e requisito di classe
Come funziona
Il motore aziona il tamburo per sollevare o abbassare la scala con un sistema di frenatura controllato
Applicazioni
Navi cisterna, navi cisterna chimiche, piattaforme offshore e navi Ro-Ro
Certificazioni e vantaggi
Conforme ISO 7364, antideflagrante, prestazioni stabili, sicurezza affidabile
Disegni e foto
Disponibili su richiesta
Ordinazione
MOQ: 1 set
Tempo di consegna: 20-35 giorni
Personalizzazione disponibile
FAQ
D1: Qual è la differenza tra un verricello per scale di alloggio e un verricello per scale pilota?
R: Un verricello per scale di alloggio è progettato per sollevare scale rigide in alluminio secondo la norma ISO 7364, concentrandosi su un funzionamento stabile e controllato. I verricelli per scale pilota sono utilizzati per scale di corda secondo i requisiti SOLAS, enfatizzando il dispiegamento rapido e la sicurezza durante le operazioni di imbarco.
D2: Perché scegliere un verricello per scale pneumatico invece di elettrico o idraulico?
R: I verricelli pneumatici garantiscono un funzionamento antideflagrante, rendendoli ideali per petroliere, navi cisterna chimiche e ambienti pericolosi. Sono anche semplici nella struttura, affidabili nel funzionamento e adatti all'uso marittimo continuo.
D3: Quale capacità di carico dovrei selezionare per la mia applicazione?
R: La capacità di carico richiesta (tipicamente 10-30 kN) dipende dalla lunghezza della scala, dal peso e dalle condizioni di installazione. Il nostro team di ingegneri può assistere nella selezione del modello appropriato in base ai requisiti del tuo progetto.
D4: Il verricello può funzionare senza alimentazione d'aria?
R: Sì, il verricello è dotato di un sistema di azionamento di backup manuale, che consente il funzionamento in caso di interruzione dell'alimentazione dell'aria, garantendo sicurezza e affidabilità.
