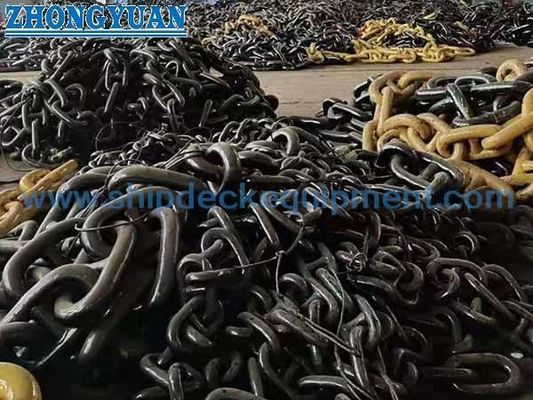

Catena di Ancoraggio Marina Stud-Link | U1 U2 U3 Saldatura a Flash per Ancoraggio Navi

Catena di ancoraggio marina a maglie con traversino | Saldatura a resistenza per saldatura a elettrodo | U1 U2 U3 per ancoraggio navale

Panoramica del prodotto

La catena di ancoraggio marina a maglie con traversino è un cavo a catena saldato a resistenza fornito per sistemi di ancoraggio navale. Ogni maglia comune contiene un traversino montato centralmente che supporta la geometria della maglia, aiuta a limitare deformazioni e torsioni eccessive e fornisce un innesto stabile con il sollevatore di catena del verricello. La catena è selezionata come parte del sistema di ancoraggio completo, che include l'ancora, il verricello, il fermacatena, il boccaglio, il gavone della catena e gli accessori di collegamento.

La gamma fornita è di 12,5-70 mm nei gradi U1, U2 e U3, con lunghezze di tratto normalmente ordinate tra 25,0 m e 27,5 m. La norma ISO 1704:2022 fornisce la base dimensionale riconosciuta per le catene di ancoraggio a maglie con traversino, mentre le regole di classificazione applicabili e l'IACS UR W18 forniscono i requisiti per la produzione approvata, i materiali, il trattamento termico, il collaudo di carico di prova, il collaudo di carico di rottura, la marcatura e la certificazione. Questa pagina riguarda le catene di ancoraggio navale; le catene di ormeggio permanente offshore di gradi come R3, R3S, R4 e superiori sono prodotti separati e richiedono una specifica diversa.

Specifiche rapide

• Tipo di prodotto: Catena di ancoraggio marina a maglie con traversino → utilizzata tra l'ancora della nave e il sistema di ancoraggio verricello / gavone catena.
• Costruzione: Maglie in acciaio laminato saldate a resistenza con traversini montati → supporta la forma della maglia e un innesto stabile del sollevatore di catena.
• Opzioni di grado: U1 / U2 / U3 → il grado finale segue il calcolo dell'attrezzatura di bordo, le regole di classe e l'ambito di produzione approvato.
• Diametro nominale: 12,5-70 mm → le dimensioni approvate dettagliate e la massa devono essere confermate rispetto al disegno di classe del produttore.
• Lunghezza del tratto: 25,0-27,5 m secondo ordine → 27,5 m è la lunghezza standard della catena di riferimento per il collaudo di carico di prova di classe in IACS UR W18.
• Base di collaudo: ispezione dimensionale, collaudo di carico di prova, collaudo di carico di rottura e test meccanici dipendenti dal grado → l'ambito di ispezione è confermato prima della produzione.
• Condizione superficiale: verniciata nera, sabbiata o zincata a caldo quando accettata dal progetto e dalla classe → il rivestimento viene applicato dopo l'ispezione e il collaudo richiesti.
• Stato di fornitura: approvvigionato da produttori di catene approvati dalla classe → certificato di classe, documenti del produttore e tracciabilità dei materiali sono organizzati secondo l'ambito di acquisto.

Parametri tecnici principali

Guida alla selezione e alla richiesta

Passo 1: Confermare che il requisito sia per una catena di ancoraggio marina a maglie con traversino, quindi fornire il tipo di nave, la società di classificazione, il numero di equipaggiamento o i dati del sistema di ancoraggio.

Passo 2: Confermare il diametro nominale e il grado U1, U2 o U3 dal calcolo dell'attrezzatura approvata dalla classe, dalla specifica dell'ancora e dalle dimensioni del sollevatore di catena del verricello.

Passo 3: Confermare la lunghezza totale della catena, la lunghezza per tratto, la disposizione delle maglie dispari dove richiesto e le maglie terminali richieste, le maglie allargate, i grilli di giunzione Kenter, il girello o il grillo dell'ancora.

Passo 4: Confermare la condizione di trattamento termico, la finitura superficiale, la marcatura e se la catena di ricambio deve corrispondere a una catena esistente, alla tasca del tamburo e al set di accessori di bordo.

Passo 5: Confermare l'ambito di ispezione e certificazione: società di classificazione designata, presenza dell'ispezione, tracciabilità dei materiali, prove di carico di prova / rottura, test meccanici e qualsiasi requisito NDT aggiuntivo.

Passo 6: Fornire la quantità, la destinazione di consegna, il tempo di consegna richiesto, il requisito di imballaggio e il certificato della catena esistente, il disegno o fotografie dimensionali chiare quando disponibili.

Struttura

Maglie comuni saldate a resistenza | Traversini in acciaio montati centralmente | Corona della maglia e zona di saldatura | Tratto di catena | Maglia terminale e maglia allargata | Grillo di giunzione Kenter | Girello / grillo dell'ancora secondo il sistema di ancoraggio

Vantaggi di produzione, collaudo e tracciabilità

• La catena viene fornita da stabilimenti approvati dalla società di classificazione designata per il grado, il diametro, il percorso di produzione e la condizione di trattamento termico ordinati.
• L'identificazione della barra laminata e il controllo del numero di calore mantengono la tracciabilità dall'acciaio in ingresso della catena attraverso la formazione delle maglie, la saldatura a resistenza, il trattamento termico, il collaudo e la certificazione finale.
• Il diametro della maglia, la lunghezza di cinque maglie, la posizione del traversino, il montaggio del traversino e le tolleranze dimensionali sono controllati rispetto alla norma ISO 1704 o al progetto approvato dalla classe.
• I parametri di saldatura a resistenza e la rimozione del flash sono punti critici di produzione; l'area di saldatura viene esaminata visivamente prima del rivestimento, con ispezioni aggiuntive organizzate solo quando specificato.
• La saldatura dei traversini, ove utilizzata, segue una procedura approvata e viene completata prima del trattamento termico finale. La posizione e il montaggio del traversino vengono controllati per evitare offset inaccettabili o sedi allentate.
• Ogni lunghezza di catena di 27,5 m viene sottoposta a collaudo di carico di prova secondo la procedura di classe applicabile; campioni di carico di rottura e test meccanici dipendenti dal grado vengono prelevati secondo il piano di ispezione approvato.
• Le lunghezze di catena finite sono contrassegnate con il grado, il numero di certificato e il timbro della società quando certificate dalla classe, consentendo di collegare i tratti consegnati alla documentazione di collaudo e materiale.

Attributi personalizzati

• Standard: ISO 1704:2022 / regola di classe applicabile → confermare lo standard dimensionale e l'edizione di classe indicati nella specifica di acquisto.
• Grado: U1 / U2 / U3 → il grado determina le proprietà del materiale, il trattamento termico e i carichi di prova / rottura certificati.
• Diametro: 12,5-70 mm → la dimensione finale è selezionata in base ai requisiti dell'attrezzatura di ancoraggio della nave, non solo dal peso della catena.
• Lunghezza del tratto: 25,0-27,5 m → lunghezze speciali e configurazione delle maglie terminali sono soggette a conferma da parte dello stabilimento di produzione catene e della classe.
• Finitura superficiale: Vernice nera / sabbiata / zincata a caldo → il rivestimento deve essere compatibile con la sequenza di ispezione richiesta e la specifica del progetto.
• Accessori: Grillo di giunzione / maglia terminale / maglia allargata / girello / grillo dell'ancora → fornitura come sistema di grado e diametro abbinato quando richiesto.
• Certificazione: Secondo la classe designata e l'ambito di produzione approvato → la disponibilità del certificato è confermata prima dell'ordine, non presunta per ogni catena a magazzino.

Come funziona

L'ancora viene calata → La catena a maglie con traversino passa attraverso il boccaglio e il sollevatore di catena del verricello → I traversini supportano la geometria della maglia e un innesto stabile della tasca → La tensione della catena è controllata dal freno del verricello e dal fermacatena → L'ancora viene recuperata e la catena viene lavata e stivata nel gavone della catena

Applicazioni

Navi da carico | Navi portarinfuse | Navi cisterna | Navi portacontainer | Navi da carico generico | Imbarcazioni da lavoro | Sistemi di ancoraggio per nuove costruzioni | Tratti di catena di ancoraggio sostitutivi | Lunghezze di catena di ricambio e accessori certificati

Certificazioni e vantaggi

La certificazione di classificazione può essere organizzata tramite il produttore di catene approvato secondo il grado, il diametro, il trattamento termico, l'ambito di collaudo e il piano di ispezione ordinati. L'IACS stabilisce requisiti tecnici unificati; la singola società di classificazione esegue o accetta l'ispezione ed emette il certificato di prodotto applicabile.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.

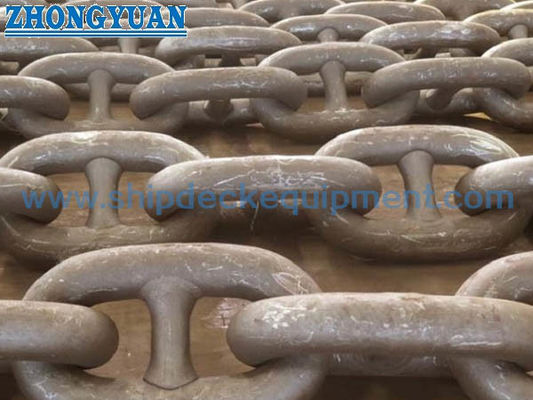

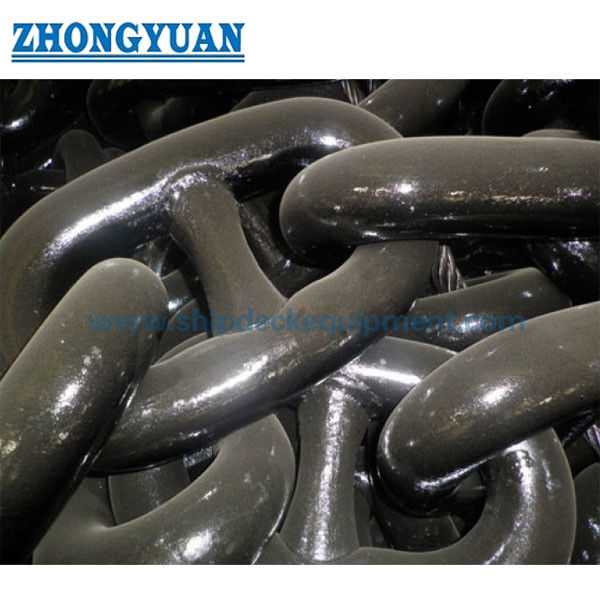

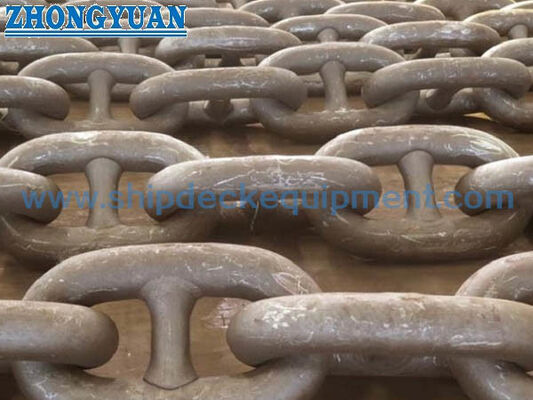

Disegno e foto

FAQ

D1: Come si dovrebbe selezionare il grado della catena di ancoraggio U1, U2 o U3?

R1: Utilizzare il calcolo dell'attrezzatura di ancoraggio approvato dalla classe della nave, il diametro della catena, la specifica dell'ancora e il design del sollevatore di catena del verricello. Un grado superiore non dovrebbe essere sostituito automaticamente perché l'intera catena, gli accessori, il verricello e l'approvazione della classe devono rimanere compatibili.

D2: Vengono eseguiti UT e MT su ogni tratto di catena di ancoraggio?

R2: Non come impostazione predefinita universale. L'ambito di classe standard include l'ispezione dimensionale, il collaudo di carico di prova, il collaudo di carico di rottura, l'esame visivo della saldatura a resistenza e i test meccanici dipendenti dal grado. UT, MT o altri NDT dovrebbero essere indicati nella richiesta e concordati con il produttore e la società di classificazione.

D3: Questa catena U1 / U2 / U3 può essere utilizzata come catena di ormeggio permanente offshore?

R3: Non senza una specifica approvata separata. I gradi di ormeggio offshore come R3, R3S, R4, R4S e superiori hanno requisiti diversi in termini di materiale, tenacità, fatica, produzione e certificazione e dovrebbero essere quotati come prodotto separato.

Disegno della catena di ancoraggio marina a maglie con traversino saldata a resistenza approvata dalla classe U1 U2 U3
