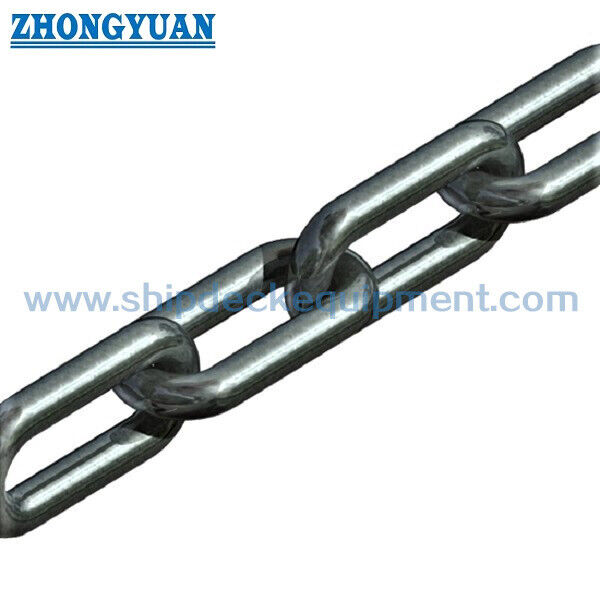

DIN 763 Long-Link Round Steel Chain.

Catena in acciaio tondo a maglie lunghe DIN 763 | Catena per uso generale testata non calibrata

Panoramica del prodotto

La catena in acciaio tondo a maglie lunghe DIN 763 è una catena saldata, testata e non calibrata per uso tecnico generale, dove un'apertura di maglia chiara più ampia e un minor numero di maglie per metro sono utili. Il passo lungo offre uno spazio pratico per i connettori e un percorso flessibile, mentre la geometria non calibrata implica che non debba essere selezionata per ruote dentate, trasmissioni a catena calibrate o sistemi di sollevamento che richiedono un passo abbinato e gradi di catena di sollevamento certificati.

Per la fornitura navale, la catena può essere considerata per fissaggio generale, barriere di sicurezza, ritenuta di attrezzature e altre funzioni non di sollevamento, soggette a materiale, protezione dalla corrosione, base di prova e accettazione del progetto. Non deve essere descritta come catena di ancoraggio approvata dalla classe, catena di ormeggio primaria, catena di ormeggio per boe o catena di sollevamento, a meno che lo standard di prodotto applicabile, il carico di progetto, i test e l'ambito di approvazione non siano confermati separatamente.

Specifiche rapide

• Base standard: DIN 763:1990-12 → designazione ufficiale per catene in acciaio tondo a maglie lunghe, testate e non calibrate.
• Configurazione: Catena a maglie tonde aperta, senza traversino, saldata → passo interno lungo fornisce spazio per i connettori e riduce il numero di maglie per metro.
• Intervallo nominale DIN pubblicato: 4–16 mm nell'edizione 1990 → le dimensioni fornite al di fuori di questo intervallo devono essere trattate come modello DIN 763 / dimensioni personalizzate fino a quando la conformità non è confermata.
• Dimensioni principali di selezione: Diametro nominale d, passo interno t, larghezza esterna b2 e massa per metro → verificare rispetto alle dimensioni del connettore, allo spazio libero e alla lunghezza della catena richiesta.
• Metodo di produzione: Costruzione di maglie saldate a resistenza → consistenza della saldatura, geometria della maglia e prova di carico sono punti chiave di controllo qualità.
• Opzioni di materiale: Acciaio al carbonio-manganese o acciaio inossidabile a seconda dell'ordine → Q195, Q235, CM490, 20Mn2, SUS 304 e SUS 316 sono elencati nei dati forniti; l'equivalenza esatta del grado richiede conferma.
• Trattamento superficiale: Autocolore, verniciato, zincato elettroliticamente o zincato a caldo → selezionare in base all'esposizione alla corrosione e ai requisiti dimensionali.
• Terminologia del carico: Carico di lavoro, carico di prova e carico di rottura sono valori separati forniti → non devono essere convertiti in un WLL di sollevamento o grado di catena di ancoraggio senza una base approvata.

Parametri tecnici principali

Guida alla selezione e alla richiesta

Passo 1: Confermare l'effettivo utilizzo e se la catena per uso generale DIN 763 è accettabile. Indicare chiaramente se la catena è destinata a fissaggio navale, barriera, ritenuta, sospensione statica o altra funzione non di sollevamento.

Passo 2: Confermare il diametro nominale d, il passo interno t, la larghezza esterna b2, la lunghezza totale o la lunghezza per spezzone, la disposizione delle maglie terminali, le dimensioni del connettore e la tolleranza dimensionale richiesta.

Passo 3: Confermare il grado del materiale, le proprietà meccaniche richieste, lo stato del trattamento termico e se ogni dimensione ordinata deve essere conforme alla DIN 763 o può essere fornita come modello DIN 763 / dimensione personalizzata.

Passo 4: Confermare la condizione superficiale e l'esposizione: autocolore, vernice anticorrosiva, zincato elettroliticamente, zincato a caldo o acciaio inossidabile, inclusi eventuali requisiti di spessore del rivestimento.

Passo 5: Confermare l'ambito di ispezione e documentazione prima del preventivo: certificato materiale, certificato di prova del produttore, prova di carico di rottura, prova di carico di rottura, testimone di terzi o approvazione relativa alla classe, previa intesa.

Passo 6: Fornire quantità, forma di imballaggio, destinazione di consegna, tempo di consegna richiesto, disegno applicativo, dettagli delle estremità della catena e foto di riferimento, se disponibili.

Struttura

Maglia in acciaio tondo | Passo interno lungo | Maglia aperta senza traversino | Giunto saldato a resistenza | Geometria non calibrata | Finitura superficiale specificata | Lunghezza tagliata o lunghezza spezzone personalizzata

Vantaggi di saldatura, test e qualità

• La geometria a maglie lunghe fornisce un'apertura chiara più ampia per grilli, ganci, connettori e instradamento rispetto a una catena a maglie corte comparabile, previa verifica della compatibilità del connettore.
• La saldatura a resistenza forma una maglia saldata continua; il controllo di produzione dovrebbe concentrarsi sull'eccesso di saldatura, sullo stato della zona termicamente alterata, sulla forma della maglia e sulla rimozione di bordi taglienti dannosi.
• L'ispezione dimensionale di d, t e b2 supporta la compatibilità dei connettori e una massa per metro costante, pur riconoscendo che la DIN 763 è uno standard per catene non calibrate.
• I test di carico di prova e di rottura possono essere organizzati secondo il piano di test concordato; frequenza dei test, base di campionamento, criteri di accettazione e ambito di testimonianza devono essere indicati nell'ordine di acquisto.
• La selezione del materiale e il trattamento termico devono essere abbinati alle proprietà meccaniche richieste. Varianti in acciaio dolce, acciaio C-Mn ad alta resistenza e acciaio inossidabile non dovrebbero condividere un'unica tabella di carico non verificata.
• La zincatura o il rivestimento migliorano la resistenza alla corrosione, ma il metodo e lo spessore del rivestimento devono essere selezionati tenendo conto dello spazio dimensionale, della condizione superficiale e dell'ambiente di servizio.
• L'identificazione del lotto, la tracciabilità del materiale e i registri di prova possono essere inclusi secondo l'ambito di documentazione concordato anziché essere considerati come consegna standard.

Attributi personalizzati

• Standard: DIN 763:1990-12 → catena in acciaio tondo a maglie lunghe, testata e non calibrata per uso tecnico generale.
• Stato dello standard: L'edizione 1990 è elencata come attuale da DIN Media → DIN 763:2026-03 è una bozza e non deve essere citata come standard pubblicato definitivo.
• Tipo: Catena a maglie lunghe aperta, senza traversino → nessun traversino è montato all'interno della maglia.
• Diametro nominale: 4–16 mm nell'intervallo pubblicato dello standard 1990 → l'intervallo del fornitore da 2–32 mm richiede una conferma dimensione per dimensione.
• Materiale: Q195 / Q235 / CM490 / 20Mn2 / SUS 304 / SUS 316 elencati nei dati forniti → la specifica equivalente esatta e le proprietà meccaniche devono essere confermate.
• Trattamento termico: Secondo il materiale e le proprietà target → il ciclo di trattamento termico e i valori di accettazione devono essere indicati per i gradi ad alta resistenza.
• Trattamento superficiale: Verniciato / zincato elettroliticamente / zincato a caldo / finitura inossidabile → selezionare in base all'esposizione e alla specifica del rivestimento.
• Test: Test materiale / prova di carico / prova di rottura secondo l'ambito concordato → la base di test e la frequenza di campionamento devono essere confermate.
• Restrizione d'uso: Catena per uso generale non di sollevamento → non deve essere promossa come catena di sollevamento, catena di ancoraggio certificata o catena di ormeggio approvata dalla classe senza approvazione separata.

Come funziona

La forza di ritenuta o di connessione entra attraverso il raccordo terminale → Le maglie arrotondate si articolano e trasmettono la forza di trazione attraverso la catena saldata → Il passo lungo fornisce spazio per connettori e instradamento → I test concordati verificano il lotto fornito → La protezione superficiale è selezionata per l'ambiente operativo

Applicazioni

Fissaggio navale generale | Catene di sicurezza e barriere di coperta | Ritenuta di attrezzature | Catena per uso generale industriale e agricolo | Assemblaggi di catene statiche non di sollevamento | Lunghezze di catena personalizzate per usi di progetto approvati

Certificazioni e vantaggi

L'ispezione e la documentazione possono essere organizzate secondo i requisiti del progetto, la tracciabilità del materiale, il piano di test concordato e la procedura di approvazione. Nessun certificato di classe o di terzi deve essere presunto a meno che non sia incluso nel preventivo e nell'ordine di acquisto.

Opzioni di certificazione / ispezione, previa conferma: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, TÜV, ispezione di terzi e certificato di prova del produttore.

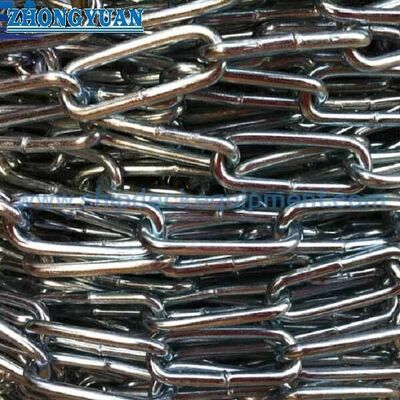

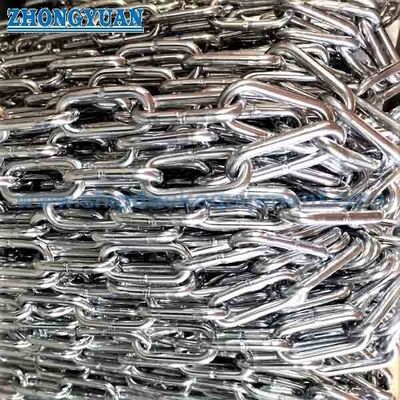

Disegno e foto

FAQ

D1: La catena a maglie lunghe DIN 763 è adatta al sollevamento?

R1: Non deve essere selezionata come catena di sollevamento aereo solo perché sono indicati carichi di lavoro, di prova e di rottura. L'uso per sollevamento richiede lo standard di catena di sollevamento applicabile, il grado, il fattore di progettazione, la marcatura, i test e la certificazione.

D2: Ogni dimensione da 2 mm a 32 mm può essere descritta come DIN 763?

R2: L'ambito pubblicato della DIN 763:1990-12 è comunemente identificato con diametri nominali da 4 mm a 16 mm. Le dimensioni al di fuori di tale intervallo devono essere descritte come modello DIN 763 o catena a maglie lunghe personalizzata fino a quando la conformità dimensionale e meccanica non è confermata dalla documentazione di disegno e test applicabile.

D3: Quali informazioni sono necessarie per un preventivo affidabile?

R3: Confermare applicazione, diametro nominale, dimensioni delle maglie, lunghezza totale o lunghezza per spezzone, disposizione delle maglie terminali, materiale, trattamento termico, finitura superficiale, base di carico di lavoro/prova/rottura richiesta, ambito di ispezione, quantità, imballaggio, destinazione e tempo di consegna.
