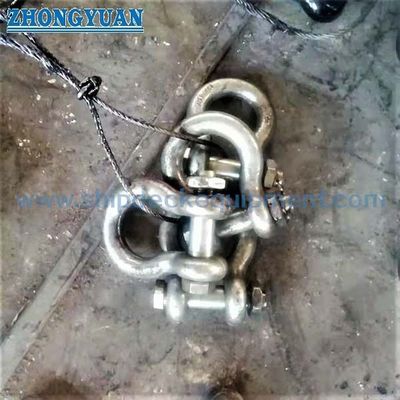

Accessori per catene di ancoraggio in acciaio forgiato e fuso per sistemi di ancoraggio marittimo e di ormeggio offshore
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Zhongyuan Marine Equipmen |
| Certificazione: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Numero di modello: | standard o personalizzati |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 unità |
|---|---|
| Prezzo: | Based on quotation |
| Imballaggi particolari: | Esportazione di pallet standard o imballaggi personalizzati |
| Tempi di consegna: | In base ai requisiti del progetto |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | Produzione personalizzata in base alle esigenze del progetto |
|
Informazioni dettagliate |
|||
| Materiale: | Forgiatura, fusione, barra laminata | Diametro: | Da 12,5 mm a 162 mm |
|---|---|---|---|
| Fine: | Verniciato nero o zincato a caldo | Grado: | U2, U3, RQ3/NVR3, RQ3S/NVR3S, RQ4/NVR4 |
| Certificato marino: | CCS, ABS, LR, NK, RS, DNV-GL, KR, BV, RINA | ||
| Evidenziare: | Accessori della catena d'ancoraggio del dispositivo d'ancoraggio della boa,Accessori della catena d'ancoraggio ISO9001,Ancora di CCS e catena d'ancoraggio |
||
Descrizione di prodotto
Accessori per catene di ancoraggio in acciaio forgiato e fuso per sistemi di ancoraggio marini e di ormeggio offshore
Panoramica del prodotto
Questa gamma di prodotti copre accessori per catene di ancoraggio in acciaio utilizzati per collegare, terminare, girevoli, allargare o adattare assemblaggi di catene nei sistemi di ancoraggio navale e di ormeggio offshore. Gli articoli disponibili includono grilli Kenter, grilli di giunzione, grilli terminali, girevoli, grilli girevoli, grilli per boe, gruppi girevoli, piastre, maglie comuni, maglie allargate, maglie terminali e componenti di collegamento specifici per progetto.
Gli accessori vengono forniti tramite partner qualificati per la produzione di catene di ancoraggio piuttosto che presentati come prodotti fabbricati internamente. La selezione si basa sul diametro nominale della catena, sul grado della catena, sulla geometria della maglia di accoppiamento, sui requisiti di carico di prova e di rottura, sulla disposizione dei perni, sul percorso del materiale, sul trattamento termico, sull'ambito di ispezione e sulla documentazione di classificazione. La disponibilità a magazzino può supportare richieste urgenti di riparazione o sostituzione navale, ma l'articolo effettivo, il grado, le dimensioni, le marcature e il lotto del certificato devono essere confermati prima del preventivo.

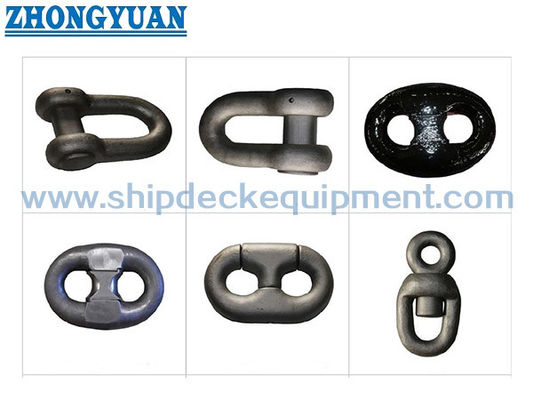

Tipi di accessori disponibili

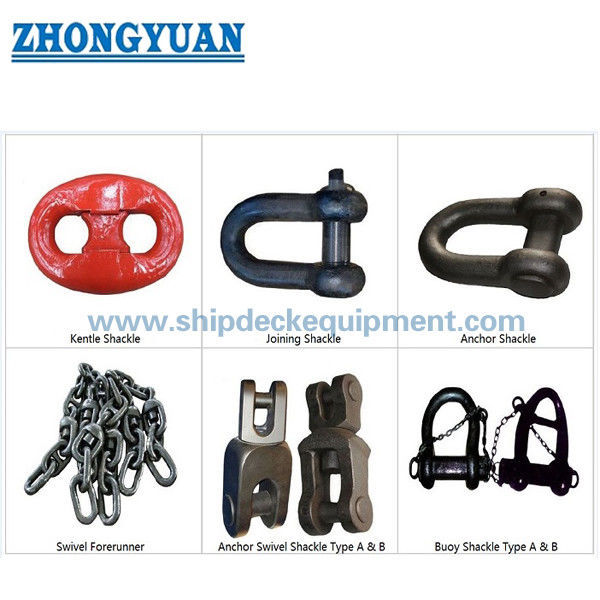

Grillo Kenter | Grillo di giunzione | Grillo terminale | Girevole | Grillo girevole | Grillo di collegamento a forma di C | Grillo Kenter sottile | Grillo con forcella | Grillo a forma di pera | Grillo per boa | Gruppo girevole | Piastra triangolare | Maglia rotonda | Maglia comune | Maglia terminale | Maglia allargata | Maglia senza perno | Maglia di collegamento sagomata
Specifiche rapide
- Categoria di prodotto: accessori per catene di ancoraggio e ormeggio → utilizzati per completare o sostituire assemblaggi di catene, non come ferramenta di sollevamento generica.
- Intervallo di diametro nominale: 12,5–162 mm come intervallo di fornitura → la disponibilità finale dipende dal tipo di accessorio, dal grado, dall'approvazione del produttore e dallo stato dello stock.
- Percorsi del materiale: acciaio forgiato, acciaio fuso o costruzione da barra laminata → il processo consentito dipende dal design dell'accessorio e dalla regola di classe applicabile.
- Gradi delle catene di ancoraggio marine: U2 / U3 indicati nelle informazioni fornite → la designazione esatta della classe e l'ambito del certificato devono essere confermati per ogni articolo.
- Gradi di ormeggio offshore: R3 / R3S / R4 indicati come disponibili → i gradi offshore richiedono produzione, trattamento termico, test e tracciabilità approvati separatamente.
- Protezione superficiale: verniciato nero o zincato a caldo → la scelta del rivestimento dovrebbe considerare il servizio della catena, l'adattamento dimensionale, la sequenza di ispezione e le specifiche del progetto.
- Gamma dettagliata di grilli per boe: diametro nominale della catena 38–90 mm → la tabella di riferimento fornita include i carichi di prova di Grado M2 / M3 e i pesi di Tipo A / Tipo B.
- Fornitura e documentazione: stock o ordine di progetto → produttore, materiale, test, NDE e documentazione di classe sono disponibili solo secondo l'ambito dell'ordine confermato.
Principali parametri tecnici
|
Catena Nominale Diametro (mm) |
d | L | L1 | B | B2 | D |
Grado M2 Carico di prova KN (T) |
Grado M3 Carico di prova KN (T) |
TIPO-A Peso (kg) |
TIPO-B Peso (kg) |
| 38 | 56 | 395 | 375 | 150 | 372 | 113 | 580.6(59.2) | 812.0(82.8) | 27.8 | 26.0 |
| 40 | 58 | 406 | 384 | 375 | 118 | 640.4(65.3) | 896.3(91.4) | 31.2 | 29.9 | |
| 42 | 59 | 416 | 394 | 379 | 125 | 703.1(71.7) | 980.7(100) | 35.2 | 34.0 | |
| 44 | 62 | 427 | 404 | 396 | 130 | 768.8(78.4) | 1079(110) | 40.6 | 39.3 | |
| 46 | 64 | 438 | 410 | 401 | 136 | 836.5(58.3) | 1167(119) | 45.9 | 44.5 | |
| 48 | 67 | 458 | 429 | 160 | 421 | 141 | 908.l (92.6) | 1275(130) | 52.4 | 50.6 |
| 50 | 70 | 470 | 440 | 430 | 148 | 980.7(100) | 1373(140) | 59.4 | 56.9 | |
| 52 | 73 | 490 | 460 | 170 | 450 | 153 | 1059(108) | 1481(151) | 66.9 | 64.2 |
| 54 | 76 | 504 | 472 | 457 | 161 | 1138(116) | 1589(162) | 74.3 | 71.5 | |
| 56 | 78 | 524 | 491 | 477 | 165 | 1216(124) | 1706(174) | 83.0 | 80.0 | |
| 58 | 81 | 538 | 503 | 492 | 172 | 1294(132) | 1814(185) | 92.5 | 89.3 | |
| 60 | 84 | 549 | 513 | 180 | 500 | 177 | 1383(141) | 1942(198) | 102 | 98.7 |
| 62 | 87 | 561 | 525 | 508 | 184 | 1471(150) | 2059(210) | 113 | 109 | |
| 64 | 90 | 594 | 556 | 537 | 189 | 1559(159) | 2187(223) | 123 | 119 | |
| 66 | 92 | 606 | 566 | 545 | 195 | 1657(169) | 2314(236) | 136 | 131 | |
| 68 | 95 | 617 | 576 | 552 | 200 | 1746(178) | 2452(250) | 148 | 143 | |
| 70 | 98 | 628 | 586 | 570 | 207 | 1844(188) | 2579(263) | 161 | 154 | |
| 73 | 103 | 645 | 601 | 582 | 215 | 1991(203) | 2795(285) | 182 | 175 | |
| 76 | 106 | 663 | 615 | 200 | 594 | 223 | 2148(219) | 3011(307) | 205 | 197 |
| 78 | 109 | 675 | 625 | 606 | 230 | 2256(230) | 3158(322) | 222 | 213 | |
| 81 | 112 | 697 | 641 | 624 | 242 | 2412(246) | 3383(345) | 250 | 239 | |
| 84 | 115 | 716 | 655 | 639 | 251 | 2579(263) | 3609(368) | 279 | 268 | |
| 87 | 118 | 735 | 670 | 648 | 259 | 2746(280) | 3854(393) | 311 | 298 | |
| 90 | 122 | 753 | 684 | 660 | 267 | 2922(298) | 4089(417) | 345 | 332 |
Guida alla selezione e all'indagine
Passo 1: Identificare l'accessorio esatto: grillo Kenter, grillo terminale, girevole, gruppo girevole, grillo per boa, maglia allargata o altro elemento di collegamento.
Passo 2: Confermare il diametro nominale della catena, la costruzione della catena, il grado, la regola di classe o lo standard applicabile e le dimensioni di accoppiamento delle maglie adiacenti.
Passo 3: Fornire il carico di prova richiesto, il carico di rottura o la base di prova certificata. Non sostituire SWL, carico di prova o MBL l'uno con l'altro.
Passo 4: Confermare la costruzione forgiata, fusa o da barra laminata; la condizione di trattamento termico; la disposizione del perno e del bloccaggio; e qualsiasi restrizione sulla riparazione per saldatura.
Passo 5: Confermare la finitura superficiale, la marcatura, la NDE, il rapporto dimensionale, la tracciabilità del materiale, il certificato del produttore e la supervisione della classe prima del preventivo.
Passo 6: Fornire quantità, tempo di consegna richiesto, destinazione, urgenza di sostituzione a magazzino, tipo di nave o unità offshore, e disegno o foto chiare della parte esistente.
Struttura
Corpo in acciaio forgiato o fuso | Perno / bullone e disposizione di bloccaggio ove applicabile | Superfici di appoggio compatibili con la catena | Percorso di carico trattato termicamente | Marcatura di identificazione e tracciabilità permanente | Finitura verniciata nera o zincata specificata
Vantaggi di materiale, produzione e ispezione
- La geometria dell'accessorio è adattata alla catena di collegamento, poiché il diametro nominale da solo non conferma l'adattamento tra un grillo, un girevole, una maglia terminale, una maglia allargata e il cavo catena adiacente.
- Gli accessori forgiati forniscono un percorso di carico lavorato quando il design approvato e il percorso del materiale specificano la forgiatura; alternative fuse o da barra laminata vengono fornite solo dove consentito dal design e dall'approvazione applicabili.
- Il trattamento termico viene selezionato per grado e percorso di produzione e viene completato prima delle fasi specificate di prova, rottura, meccanica e ispezione.
- Per la fornitura classificata, l'identificazione del materiale, il numero di fusione, la marcatura del grado e la documentazione di prova dovrebbero rimanere tracciabili dal materiale approvato all'accessorio finito.
- Gli accessori offshore R3 / R3S / R4 sono trattati come un ambito di approvazione e qualifica separato dagli accessori convenzionali per catene di ancoraggio navale U2 / U3.
- L'ispezione dimensionale dovrebbe includere il diametro del perno, le aperture di accoppiamento, le superfici di appoggio, le tolleranze di bloccaggio e le dimensioni necessarie per il collegamento con l'assemblaggio catena esistente.
- Gli articoli a stock selezionati possono ridurre i tempi di consegna delle riparazioni, soggetti a ispezione fisica, conferma dimensionale, verifica del grado e disponibilità del lotto di certificati.
Attributi personalizzati
- Stato di fornitura: prodotto di fornitura approvvigionata → fornito tramite partner qualificati per la produzione di catene di ancoraggio; il produttore approvato viene confermato con il preventivo.
- Gamma di prodotti: accessori per catene standard e speciali → la selezione copre interfacce di collegamento, terminazione, rotazione, allargamento e per boe o ormeggio.
- Diametro nominale: intervallo di fornitura 12,5–162 mm → l'intervallo di dimensioni approvato varia in base al tipo di accessorio, al grado e al produttore.
- Grado marino: U2 / U3 → utilizzare solo quando il grado della catena di ancoraggio navale specificato e il certificato sono confermati.
- Grado offshore: R3 / R3S / R4 → richiede approvazione per catene di ormeggio offshore, materiale controllato, trattamento termico, test e tracciabilità.
- Percorso del materiale: acciaio forgiato / fuso / laminato → il percorso finale segue il design dell'accessorio, i requisiti di classe e il processo di produzione approvato.
- Finitura superficiale: verniciato nero / zincato a caldo → la finitura finale segue l'ambiente di servizio e le specifiche del progetto.
- Ambito del certificato: secondo i requisiti dell'ordine → certificato di classe, registri dei materiali, test, NDE e marcatura non sono inclusi come standard.
Come funziona
Viene identificato il collegamento catena richiesto → Vengono abbinati tipo di accessorio, diametro nominale, grado e geometria di accoppiamento → Perno, grillo, girevole o maglia di collegamento viene assemblato nel sistema catena → Il carico di trazione viene trasferito attraverso il percorso di carico approvato → Marcatura, ispezione, test e documentazione vengono completati secondo l'ambito dell'ordine
Applicazioni
Assemblaggi di cavi per catene di ancoraggio navale | Collegamenti di gavone e di estremità | Gruppi di collegamento ancora-catena | Collegamenti per boe e ormeggio | Sistemi di ormeggio posizionale offshore | Assemblaggi di catene SPM e terminali | Fornitura per nuove costruzioni | Ricambi per riparazione e sostituzione navale
Certificazioni e vantaggi
Certificati e supervisione delle ispezioni possono essere organizzati in base all'accessorio selezionato, al grado, al produttore approvato, alla tracciabilità del materiale, all'ambito dei test e ai requisiti della società di classificazione. La disponibilità è soggetta a revisione del progetto e deve essere confermata prima dell'ordine.
Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di prova del produttore.
Disegno e foto
FAQ
D1: Il diametro nominale della catena è sufficiente per ordinare un accessorio per catena di ancoraggio?
R1: No. Devono essere confermati anche il tipo di accessorio, il grado della catena, le dimensioni delle maglie adiacenti, la disposizione dei perni, la base del carico di prova o di rottura, lo standard o il disegno approvato e il requisito del certificato.
D2: Un accessorio per catena di ancoraggio navale U2 o U3 può essere sostituito da un accessorio per ormeggio offshore R3 o R4?
R2: Non automaticamente. I gradi convenzionali delle catene di ancoraggio navale e i gradi di ormeggio offshore hanno requisiti diversi per materiali, approvazione, trattamento termico, test, fatica, tracciabilità e documentazione. La sostituzione richiede l'approvazione del design e della classe.
D3: Quali documenti devono essere specificati per un ordine classificato?
R3: A seconda dell'ordine, richiedere il produttore e l'ambito del prodotto approvati, il certificato del materiale, il registro del trattamento termico, il rapporto dimensionale, i registri del carico di prova e di rottura, i test meccanici, i rapporti NDE, l'elenco delle identificazioni e il certificato di classe o l'avallo dell'ispezione.
Disegni di accessori per catene di ancoraggio in acciaio forgiato Ancora e catena di ancoraggio
