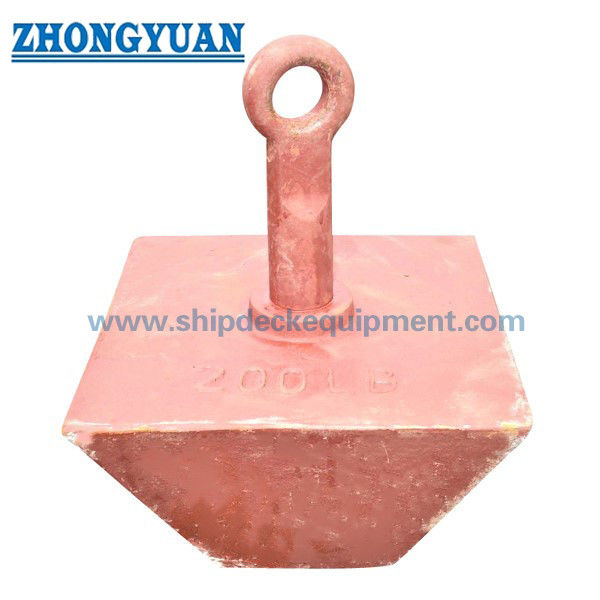

Ancoraggio in acciaio fuso Ancoraggio permanente per fondali duri / rocciosi

Ancora di ormeggio in acciaio fuso  | Ancora di ormeggio permanente per fondali duri / rocciosi

Panoramica del prodotto

L'ancora di ormeggio in acciaio fuso è un'ancora di ormeggio permanente compatta utilizzata per ormeggiare boe, ormeggi per piccole imbarcazioni, punti di ormeggio per imbarcazioni da lavoro, sistemi di attracco galleggianti, strutture marine costiere e altre configurazioni di ancora e catena dove le condizioni del fondale, il peso dell'ancora, la dimensione della catena, la protezione anticorrosiva e l'ambito di ispezione devono essere confermati insieme. La forma  concentra la forza di contatto iniziale sul bordo inferiore e sugli angoli, aiutando l'ancora a penetrare in fondali duri, rocciosi, sabbiosi o misti quando il carico della cima di ormeggio viene applicato nella direzione corretta.

Questa pagina è preparata per ancore sagomate fornite in acciaio fuso, ghisa o acciaio inossidabile fuso secondo i requisiti del progetto. Il fusto corto e l'occhiello di connessione grande sono importanti punti di acquisto perché aiutano a ridurre l'avvolgimento della catena in aree poco profonde o soggette a maree e consentono di abbinare l'ancora a un grillo e una catena appropriati. La capacità di tenuta, il peso dell'ancora, la dimensione dell'occhiello, il test di prova e l'ambito del certificato non sono fissati dai dati forniti e devono essere confermati prima del preventivo.

Specifiche rapide

• Tipo di prodotto: ancora di ormeggio → ancora di ormeggio permanente compatta per configurazioni di ormeggio con ancora e catena. Condizione tipica del fondale: fondali duri / rocciosi / sabbiosi / misti → l'idoneità finale dipende dal rilievo del fondale, dal peso dell'ancora, dall'ambito della catena e dal carico di ormeggio.
• Opzioni di materiale: acciaio fuso, ghisa o acciaio inossidabile fuso → selezionare in base ai requisiti di peso, all'ambiente di corrosione e all'ambito del certificato.
• Caratteristica strutturale:  corpo con fusto corto e occhiello superiore → supporta la connessione della catena e aiuta a ridurre l'avvolgimento della catena in acque poco profonde o soggette a maree.
• Trattamento superficiale: zincato a caldo, vernice bituminosa nera, vernice antiruggine o finitura personalizzata → scelto in base all'esposizione marina e ai requisiti di durata di servizio.
• Punto di connessione: occhiello di grande diametro da confermare → le dimensioni del grillo, il diametro della catena e il gioco di usura devono essere verificati prima della produzione.
• Nota di fornitura: l'ancora può essere fornita da sola o insieme a catena / grillo se specificato → l'interfaccia completa del sistema di ormeggio deve essere confermata.
• Dati di carico e test: da confermare → nessun carico di lavoro sicuro (SWL), capacità di tenuta, carico di prova o carico di test deve essere dichiarato senza calcolo di progetto o requisito di test.

Parametri tecnici principali

Guida alla selezione e alla richiesta

Passaggio 1: Confermare il tipo di ancora: ancora di ormeggio in acciaio fuso / ghisa / acciaio inossidabile fuso.

Passaggio 2: Confermare le condizioni del fondale: roccia dura, roccia e sabbia miste, sabbia, fango, ghiaia, area di marea o altre condizioni del fondale dal rilievo del sito.

Passaggio 3: Confermare il peso dell'ancora richiesto, le dimensioni complessive, il diametro dell'occhiello, il diametro della catena, le dimensioni del grillo e se l'ancora fa parte di un sistema di ormeggio completo.

Passaggio 4: Confermare la configurazione dell'ormeggio: boa / attracco galleggiante / piccola imbarcazione / imbarcazione da lavoro / struttura costiera, profondità dell'acqua, corrente, vento, onde e ambito della catena, se disponibile.

Passaggio 5: Confermare la classe del materiale, il trattamento superficiale, il gioco di corrosione, il sistema di zincatura o verniciatura e l'ambiente di servizio previsto.

Passaggio 6: Confermare i requisiti di ispezione e certificazione: certificato del materiale, certificato del produttore, test di carico di prova, controllo di classe o altro documento specifico del progetto.

Passaggio 7: Fornire quantità, destinazione di consegna, tempo di consegna richiesto, disegno o foto, se disponibili, e qualsiasi requisito locale di installazione o recupero.

Struttura

corpo fuso | Bordi e angoli inferiori compatti | Fusto corto / collo superiore | Grande occhiello di connessione catena | Area occhiello liscia e rifinita | Opzione materiale acciaio fuso / ghisa / acciaio inossidabile | Zincato a caldo, verniciato bituminoso, verniciato antiruggine o finitura specificata

Vantaggi di tenuta e ingegneristici dell'ormeggio

• La forma presenta un bordo di scavo concentrato sul fondale, che aiuta l'ancora a iniziare a fissarsi quando il carico di ormeggio viene applicato nella direzione corretta.
• Man mano che l'ancora si assesta nel materiale del fondale adatto, le ampie superfici possono aumentare la resistenza del terreno e l'effetto di aspirazione; le prestazioni di tenuta effettive dipendono ancora dalle condizioni del fondale, dal peso dell'ancora, dall'ambito della catena e dalla direzione del carico.
• Il corpo denso in metallo fuso fornisce un peso subacqueo efficace e una geometria compatta per applicazioni di ormeggio permanente in cui blocchi di cemento o semplici pesi morti potrebbero essere meno efficienti per lo stesso volume di movimentazione sul ponte.
• Un fusto corto aiuta a ridurre l'avvolgimento della catena rispetto alle forme di ancora con fusto più lungo, il che è utile per acque poco profonde, maree variabili o aree in cui il movimento della catena attorno all'ancora deve essere limitato.
• Il grande occhiello consente l'abbinamento con un grillo e una catena di dimensioni adeguate. Il diametro dell'occhiello, il raggio del bordo, il gioco di usura e la protezione anticorrosiva devono essere confermati prima della produzione.
• L'acciaio fuso, la ghisa o l'acciaio inossidabile fuso possono essere selezionati in base ai requisiti del progetto; la classe del materiale e il livello del certificato non devono essere presunti senza conferma dell'ordine.
• La zincatura a caldo, la vernice bituminosa nera, la vernice antiruggine o il rivestimento personalizzato possono essere selezionati in base all'ambiente di corrosione, al metodo di installazione e al piano di manutenzione previsto.

Attributi personalizzati

• Nome del prodotto: Ancora di ormeggio → utilizzata per ormeggio permanente e configurazioni con ancora e catena, non come prodotto di sollevamento certificato.
• Materiale: Acciaio fuso / ghisa / acciaio inossidabile fuso → la classe finale del materiale, il percorso di fusione e l'ambito del certificato devono essere confermati prima del preventivo.
• Condizioni del fondale: Fondo duro / roccioso / sabbioso / misto → l'idoneità effettiva deve essere verificata con il rilievo locale del fondale e la progettazione dell'ormeggio.
• Connessione: Grande occhiello superiore → deve corrispondere a catena, grillo, gioco di usura e pratica di installazione.
• Trattamento superficiale: Zincato a caldo / vernice bituminosa nera / vernice antiruggine / personalizzato → selezionare in base all'esposizione alla corrosione e all'obiettivo di durata di servizio.
• Prestazioni di tenuta: Da confermare → non utilizzare il peso a secco dell'ancora da solo come capacità di tenuta garantita.
• Test: Da confermare → il carico di prova, il test di trazione, il test di tenuta o l'ispezione visiva / dimensionale devono essere concordati prima dell'ordine.
• Requisito di certificazione: Disponibile in base all'ambito dell'ordine → il certificato di classe, il certificato del materiale, il certificato del produttore o il rapporto di testimonianza devono essere confermati prima della produzione.

Come funziona

L'ancora viene calata con catena e grillo → il bordo piramidale entra in contatto con il fondale → il carico di ormeggio incoraggia l'ancora a penetrare e assestarsi → il corpo fuso ampio e la resistenza del fondale aiutano a tenere il sistema di ormeggio → l'usura della catena, del grillo, dell'occhiello, il rivestimento e le condizioni del fondale vengono ispezionati secondo il piano di manutenzione

Applicazioni

Boe di ormeggio permanenti | Punti di ormeggio per imbarcazioni da lavoro | Sistemi di ormeggio per piccole imbarcazioni | Ormeggi per attracchi galleggianti e marine | Strutture marine costiere | Siti di ormeggio su fondali duri / rocciosi / sabbiosi | Progetti di fornitura di ancore e catene

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, alla tracciabilità del materiale, all'ambito di ispezione, ai requisiti di test e alla procedura di approvazione della società di classificazione.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Certificato di test del produttore.

Disegno e foto

FAQ

D1: Un'ancora di ormeggio è adatta per fondali duri o rocciosi?

R1: Può essere considerata per fondali duri, rocciosi, sabbiosi o misti quando vengono verificati il peso dell'ancora, la configurazione della catena, la profondità dell'acqua, la corrente locale e il carico di ormeggio. La selezione finale deve essere confermata dal progettista dell'ormeggio o dall'ingegnere di progetto in base alle condizioni del sito.

D2: La capacità di tenuta può essere calcolata solo dal peso dell'ancora?

R2: No. Il peso dell'ancora è importante, ma le prestazioni di tenuta dipendono anche dal tipo di fondale, dalle condizioni di interramento o di posa, dall'ambito della catena, dalla direzione del carico, dalla corrente, dalle onde e dalla qualità dell'installazione. Nessuna capacità di tenuta garantita dovrebbe essere pubblicata a meno che non venga confermata la base di calcolo o di test.

D3: Quali informazioni sono necessarie prima del preventivo?

R3: Confermare il peso dell'ancora, le dimensioni complessive, il diametro dell'occhiello, la classe del materiale, il trattamento superficiale, le dimensioni della catena e del grillo, la quantità, le condizioni del fondale, i requisiti di certificazione, la destinazione di consegna e se sono richiesti test di prova o ispezione con testimonianza di classe.
