Ancoraggio in acciaio fuso Ancoraggio permanente per fondali duri / rocciosi

Ancoraggio in acciaio fuso Ancoraggio permanente per fondali duri / rocciosi

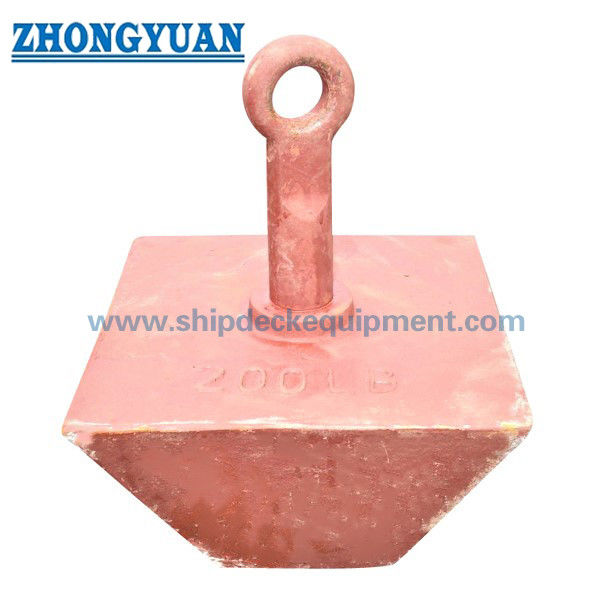

Visualizzazione del prodotto

L'ancora di ormeggio in acciaio fuso è un'ancora di ormeggio permanente compatta utilizzata per le boe di ormeggio, gli ormeggi delle piccole imbarcazioni, i punti di ormeggio delle imbarcazioni da lavoro, i sistemi di banchina galleggiante, gli impianti marittimi vicini alla costa,e altri dispositivi di ancoraggio e catena in condizioni di fondo marino, il peso dell'ancora, le dimensioni della catena, la protezione dalla corrosione e la portata dell'ispezione devono essere confermati insieme.Aiutando l' ancora a mordere forte., fondali rocciosi, sabbiosi o misti quando il carico della linea di ormeggio è applicato nella giusta direzione.

Questa pagina è preparata per le ancore a forma fornite in acciaio fuso, ghisa o acciaio inossidabile secondo le esigenze del progetto. The short shank and large connection eye are important purchasing points because they help reduce chain wrap-up in shallow or tidal areas and allow the anchor to be matched with a proper shackle and chainLa capacità di carico, il peso dell'ancora, le dimensioni degli occhi, la prova di prova e la portata del certificato non sono fissati dai dati forniti e devono essere confermati prima della quotazione.

Specificità rapide

• Tipo di prodotto: ancoraggio → ancoraggio permanente compatto per ancoraggio a catena.fondo duro / roccioso / sabbioso / misto → l'idoneità finale dipende dall'indagine dei fondali marini, peso dell'ancora, portata della catena e carico di ormeggio.
• Opzioni di materiale: acciaio fuso, ferro fuso o acciaio inossidabile → selezionare in base al peso richiesto, all'ambiente di corrosione e all'ambito di applicazione del certificato.
• Caratteristica strutturale: corpo con bastone corto e occhio superiore → supporta il collegamento della catena e aiuta a ridurre l'avvolgimento della catena in acque poco profonde o di marea.
• Trattamento superficiale: galvanizzato a caldo, vernice nera in bitume, vernice antirruggine o finitura personalizzata → scelto in base all'esposizione marina e ai requisiti di durata.
• Punto di connessione: occhio di grande diametro da confermare → dimensione della catena, diametro della catena e tolleranza di usura devono essere controllati prima della produzione.
• Nota di fornitura: l'ancora può essere fornita da sola o insieme alla catena/alla catena quando specificato → deve essere confermata l'interfaccia completa del sistema di ormeggio.
• Dati di carico e di prova: da confermare → non deve essere dichiarato SWL, potenza di tenuta, carico di prova o carico di prova senza il calcolo di progetto o il requisito di prova.

Principali parametri tecnici

Guida alla selezione e alla ricerca

Fase 1: confermare il tipo di ancoraggio: ancoraggio in ghisa / ghisa / ghisa in acciaio inossidabile.

Fase 2: confermare la condizione del fondo marino: roccia dura, roccia e sabbia miste, sabbia, fango, ghiaia, zona di marea o altra condizione del fondo derivante dall'indagine sul sito.

Fase 3: confermare il peso dell'ancora richiesto, le dimensioni complessive, il diametro dell'occhio, il diametro della catena, le dimensioni della catena e se l'ancora fa parte di un sistema di ormeggio completo.

Passaggio 4: confermare la disposizione dell'ormeggio: boa / banchina galleggiante / piccola nave / barca da lavoro / impianto vicino a terra, profondità dell'acqua, corrente, vento, onda e portata della catena, se disponibile.

Fase 5: confermare la qualità del materiale, il trattamento superficiale, la tolleranza alla corrosione, il sistema di galvanizzazione o verniciatura e l'ambiente di servizio previsto.

Fase 6: confermare il requisito di ispezione e certificato: certificato di materiale, certificato di fabbricante, prova di carico, testimone di classe o altro documento specifico del progetto.

Fase 7: indicare la quantità, la destinazione di consegna, il tempo di consegna richiesto, il disegno o la foto, se disponibili, e eventuali requisiti di installazione o recupero locali.

Struttura

cast body | Compact lower edges and corners | Short shank / top neck | Large chain connection eye | Smooth dressed eye area | Cast steel / cast iron / stainless steel material option | Hot dip galvanized, dipinto con bitume, dipinto antirruggine o con una finitura specifica

Vantaggi di ormeggio e ingegneria

• La forma presenta un bordo di scavo concentrato sul fondo marino, che aiuta l'ancora a iniziare a fissarsi quando il carico di ormeggio viene applicato nella direzione corretta.
• L'ancoraggio si deposita in un materiale idoneo del fondo marino e le larghe superfici possono aumentare la resistenza del suolo e l'effetto di aspirazione.campo di applicazione della catena, e direzione di carico.
• The dense cast metal body provides effective underwater weight and compact geometry for permanent mooring applications where concrete blocks or simple deadweights may be less efficient for the same deck-handling volume.
• Un bastone corto aiuta a ridurre l'avvolgimento della catena rispetto alle forme di ancoraggio con bastone più lungo, che è utile per acque poco profonde, oscillazioni di marea o aree in cui il movimento della catena intorno all'ancora deve essere limitato.
• L'occhio grande consente di abbinarlo a una catena e a una catena di dimensioni adeguate.
• L'acciaio fuso, il ferro fuso o il materiale in acciaio inossidabile fuso possono essere selezionati in base alle esigenze del progetto; il grado del materiale e il livello del certificato non devono essere assunti senza conferma dell'ordine.
• La galvanizzazione a caldo, la vernice nera in bitume, la vernice antirruggine o il rivestimento personalizzato possono essere selezionati in base all'ambiente di corrosione, al metodo di installazione e al piano di manutenzione previsto.

Attributi personalizzati

• Nome del prodotto: Ancoraggio → utilizzo per l'ormeggio permanente e le disposizioni di ancoraggio e catena, non come prodotto di sollevamento certificato.
• Materiale: acciaio fuso / ferro fuso / acciaio inossidabile fuso → la qualità finale del materiale, il percorso di fusione e l'ambito del certificato devono essere confermati prima della quotazione.
• Condizione del fondo marino: fondo duro/roccioso/salebro/misto → l'idoneità effettiva deve essere verificata con il controllo del fondo locale e la progettazione dell'ormeggio.
• Connessione: grande occhio superiore → deve corrispondere a catena, catene, abbigliamento e pratica di installazione.
• Trattamento superficiale: vernice galvanizzata a caldo / vernice bituminosa nera / vernice antirruggine / personalizzata → selezionata in base all'esposizione alla corrosione e al target di durata di vita.
• Performance di ritenuta: da confermare → non utilizzare solo il peso di ancoraggio a secco come potenza di ritenuta garantita.
• Prova: da confermare → prova di carico, prova di trazione, prova di tenuta o ispezione visiva/dimensionale devono essere concordati prima dell'ordine.
• Requisito del certificato: disponibile in base alla portata dell'ordine → il certificato di classe, il certificato di materiale, il certificato del produttore o la relazione di un testimone devono essere confermati prima della produzione.

Come funziona

Anchor is lowered with chain and shackle → Pyrmid edge contacts the seabed → Mooring load encourages the anchor to bite and settle → Broad cast body and seabed resistance help hold the mooring system → Chain, le manette, l'usura degli occhi, il rivestimento e la condizione del fondo marino sono ispezionati secondo il piano di manutenzione

Applicazioni

Permanent mooring buoys | Workboat mooring points | Small vessel mooring systems | Floating dock and marina moorings | Nearshore marine facilities | Hard / rocky / sandy bottom mooring locations | Anchor and chain supply projects

Certificazioni e vantaggi

I certificati possono essere organizzati in base ai requisiti del progetto, alla tracciabilità dei materiali, all'ambito di ispezione, ai requisiti di prova e alla procedura di approvazione della società di classe.

Certificazione: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, certificato di prova del produttore.

Disegno e foto

Domande frequenti

D1: L'ancora di ormeggio è adatta per fondali duri o rocciosi?

A1: può essere considerato per fondali duri, rocciosi, sabbiosi o misti quando si verifica il peso dell'ancora, la disposizione della catena, la profondità dell'acqua, la corrente locale e il carico di ormeggio.La selezione finale deve essere confermata dal progettista di ormeggio o dall'ingegnere del progetto in base alle condizioni del sito.

D2: La potenza di ritenuta può essere calcolata solo a partire dal peso dell'ancora?

R2: No. Il peso dell'ancora è importante, ma le prestazioni di tenuta dipendono anche dal tipo di fondo marino, dalle condizioni di sepoltura o di posa, dalla portata della catena, dalla direzione di carico, dalla corrente, dall'onda e dalla qualità dell'installazione.La potenza di tenuta garantita non deve essere pubblicata se non è confermata la base di calcolo o di prova..

Q3: Quali informazioni sono necessarie prima del preventivo?

A3: confermare il peso dell'ancora, le dimensioni complessive, il diametro dell'occhio, la qualità del materiale, il trattamento superficiale, le dimensioni della catena e delle catene, la quantità, la condizione del fondo marino, il requisito del certificato, la destinazione di consegna,e se è richiesta la prova o l'ispezione dei testimoni di classe.
